Περιγραφή

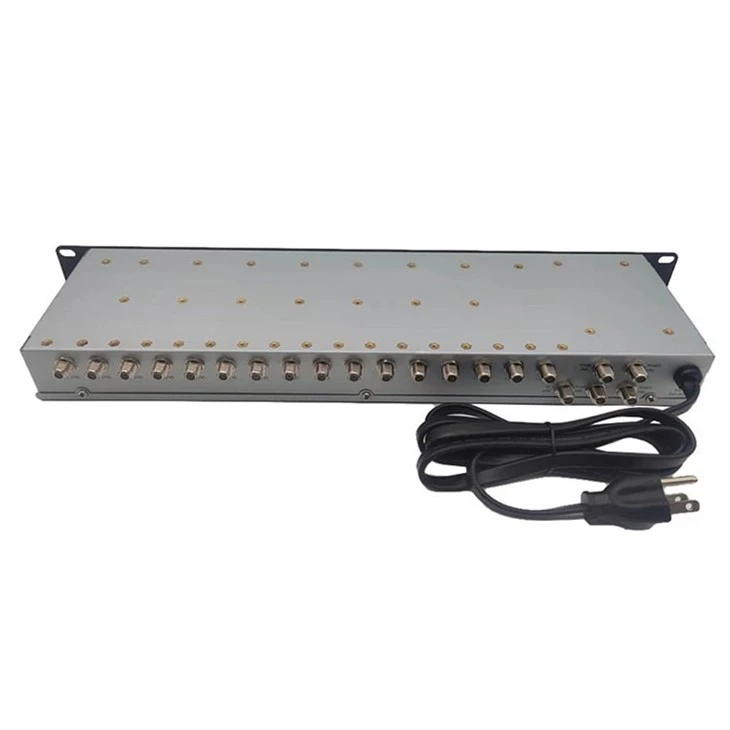

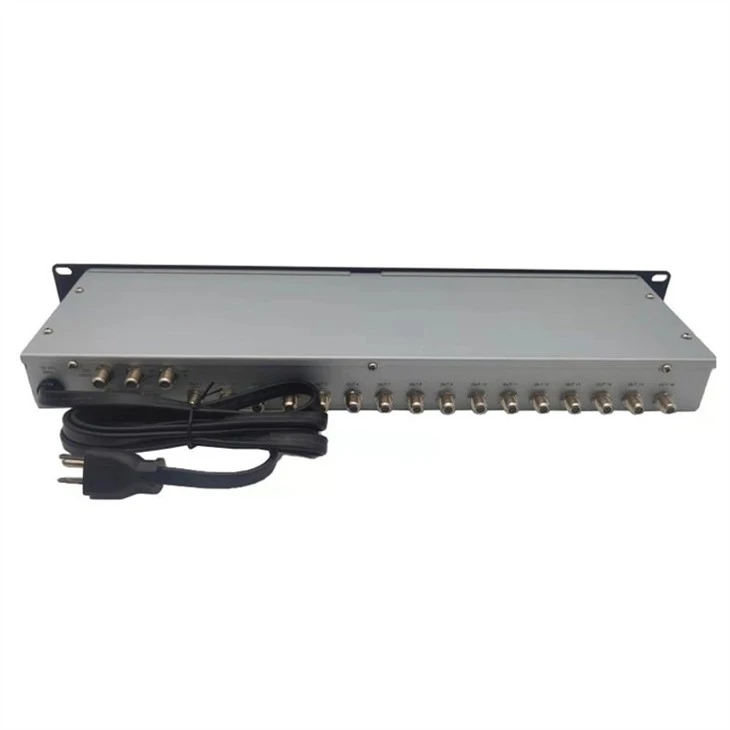

Το MSR-516 τοποθετημένο σε rack είναι συμβατό με συστήματα λήψης πιάτων φάσης DIRECTV, επιτρέποντας 4 εισόδους LNB και 1 κεραία και παρέχοντας 16 εξόδους. 5Δορυφορικός πολυδιακόπτης X16 Rack Mounted Παρέχεται σταθερός τόνος 22 kHz σε 2 από τις θύρες εισόδου 1 volt ή 8 θύρες ισχύος και 8 LNB και πραγματοποιήστε εσωτερική μεταγωγή.

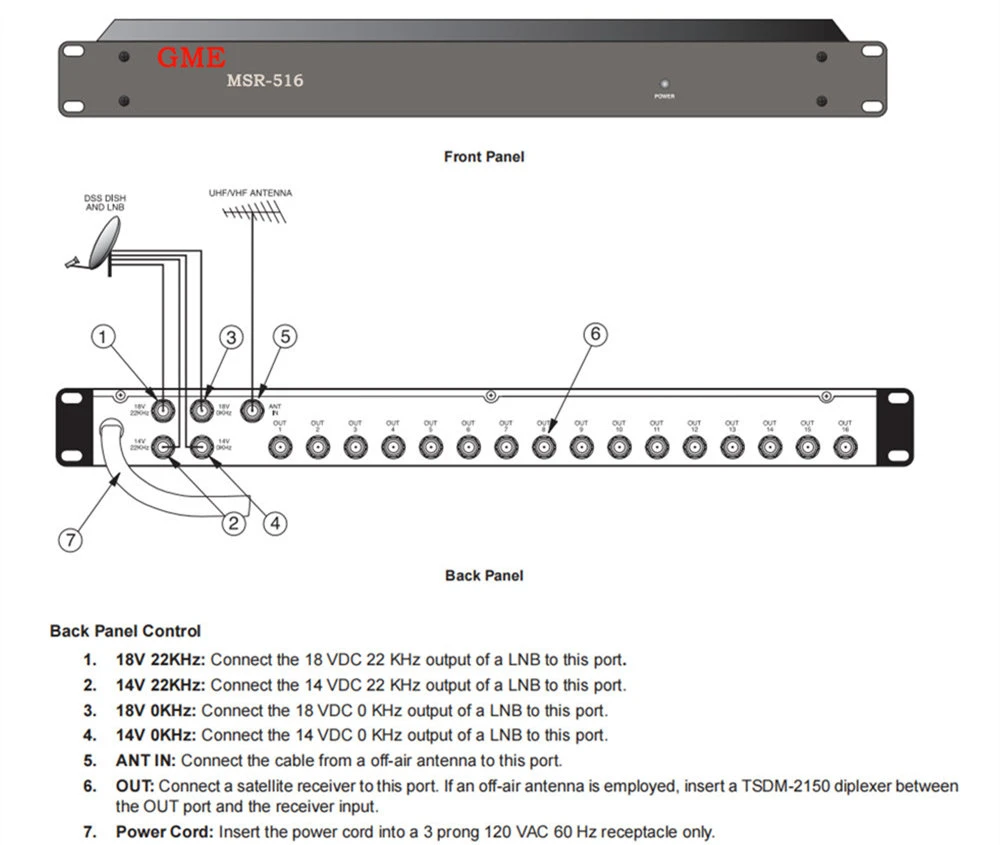

- Η απλή σχεδίαση διεπαφής 5 εισόδων παρέχει 4 εισόδους δορυφορικής πολικότητας συν 1 κεραία off air και 16 εξόδους, για γρήγορη εγκατάσταση.
- 5X16 Rack Mounted Satellite Multiswitch Ευρύ φάσμα συχνοτήτων 40~2150MHz.
- Συμβατό με DIRECTV Phase III και άλλα συστήματα λήψης που χρησιμοποιούν τη μήτρα διόδου PIN εναλλαγής τόνου 22 kHz μειώνει τον χρόνο μεταφοράς πολικότητας και τα ψηφιακά τεχνουργήματα, παρέχοντας σταθερή ποιότητα εικόνας.
- Παρέχονται 14 ή 18 βολτ συνεχούς ρεύματος και τόνος 22 kHz για την τροφοδοσία του LNB και τη διεξαγωγή εσωτερικής μεταγωγής Ο ενσωματωμένος-ενισχυτής αντισταθμίζει τις απώλειες εισαγωγής, μειώνοντας την ανάγκη εξωτερικής ενίσχυσης Η βαριά-εσωτερική παροχή ρεύματος υψηλής απόδοσης εξαλείφει τις υπερβολικές απαιτήσεις κατανάλωσης ρεύματος στους δέκτες.
Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|||
|
Αριθμός μοντέλου: GDMS-003-2 (MSR-516) |
|||
|
ΕΙΔΟΣ |
ΤΥΠΙΚΟΣ |
ΟΡΙΟ QC |
ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ |
|
ΣΥΧΝ. ΣΕΙΡΑ |
|
|
|
|
ANT IN |
|
|
54~806 MHz |
|
ΚΑΘΙΣΕ ΜΕΣΑ |
|
|
950~2150 MHz |
|
ΕΞΩ |
|
|
54~2150 MHz |
|
ΑΠΩΛΕΙΑ ΕΙΣΑΓΩΓΗΣ / (ANT IN) |
0 dB |
-1,5 dB Μέγ. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Μέγ. |
551 ~ 806 MHz |
|
|
ΚΕΡΔΟΣ (ΣΑΒ) |
4dB |
2 dB Ελάχ. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Ελάχ |
1751 ~ 2150 MHz |
|
|
ΑΠΟΜΟΝΩΣΗ |
|
|
|
|
ΔΙΑΣΤΑΥΡΗ ΠΟΛΩΣΗ |
- 30 dB |
- 25 dB Ελάχ. |
950 ~ 2150 MHz |
|
ΕΞΩ ΠΡΟΣ ΕΞΩ |
- 15 dB |
- 14 dB Ελάχ. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB Ελάχ. |
950 ~ 2150 MHz |
|
|
ΚΑΘΙΣΕ ΝΑ ΚΑΘΙΣΕΙ ΜΕΣΑ |
- 40 dB |
- 35 dB Ελάχ. |
950 ~ 2150 MHz |
|
ΣΤΑΜΑΤΗΣΤΕ ΤΗΝ ΕΞΑΣΘΕΝΗΣΗ ΜΠΑΝΤΩΝ |
2 0 dB |
15 dB Ελάχ |
ANT PORT @ ΣΤΟΥΣ 950 MHz |
|
|
2 0 dB |
15 dB Ελάχ |
SAT PORT @ ΣΤΑ 806 MHz |
|
ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ |
|
|
|
|
ΕΙΣΟΔΟΣ/ΕΞΟΔΟΣ |
- 6 dB |
- 5dB Ελάχ |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB Ελάχ |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB Ελάχ |
1451 ~ 2150 MHz |
|
|
ΔΥΝΑΤΟΤΗΤΑ ΕΙΣΟΔΟΥ |
|
|
|
|
(ΣΥΜΠΙΕΣΗ 1dB) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Ελάχ |
ΣΤΑ 67,25 MHz ΕΙΣΟΔΟΣ |
|
ΚΑΘΙΣΕ ΜΕΣΑ |
110 dBuV |
108 dBuV Ελάχ |
ΣΤΑ 950 MHz ΕΙΣΟΔΟΣ |
|
ΣΗΜΕΙΟ ΕΝΕΡΓΟΠΟΙΗΣΗΣ LHCP/RHCP |
|
14,0~15,0VDC |
|
|
ΠΟΛΥ-ΣΗΜΕΙΟ ΕΝΕΡΓΟΠΟΙΗΣΗΣ SW 22KHz |
|
150~300Vp-σελ |
Σήμα δοκιμής τετραγωνικού κύματος |
|
|
|
|
Χωρίς μηχανικό |
|
ΕΞΟΔΟΣ 22KHz SINGNAL |
|
|
|
|
ΣΥΧΝ. ΧΑΡΑΚΤΗΡΑΣ. |
|
22±4KHz |
|
|
ΠΛΑΤΟΣ |
|
650±250 mVp-σελ |
|
|
ΠΡΟΛΗΨΗ ΤΑΣΗ/ΡΕΥΜΑΤΟΣ |
|
|
|
|
ΣΤΑΘΕΡΑ LNB BIAS voltage |
|
|
|
|
ΘΥΡΑ 13V/0KHz 13V/22KHz |
|
12,8~13,5VDC |
0~300mA |
|
ΘΥΡΑ 18V/0KHz 18V/22KHz |
|
17,9~18,9VDC |
0~450 mA |
|
ΕΙΣΟΔΟΣ ΙΣΧΥΟΣ |
|
120VAC±10% 60Hz |
|
|
ΣΥΝΔΕΣΗ |
|
"F" Τύπος Θηλυκό |
ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ |
|
ΑΝΤΙΣΤΑΣΗ |
|
75 Ωμ |
ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ |
