Περιγραφή
• Εύρος συχνοτήτων ευρείας ζώνης 40 έως 2300 MHz Υψηλής απόδοσης Ο σχεδιασμός της πλακέτας πολλαπλών στρώσεων-SMD εξασφαλίζει υψηλή απομόνωση θύρας-προς-θύρα για παροχή ψευδούς προστασίας φορέα και ελαχιστοποίηση της ανεπιθύμητης αλληλεπίδρασης καναλιού, μειώνοντας την παραμόρφωση της εικόνας.
• 3X4 Digital Multiswitch Οι θύρες απώλειας επιστροφής υψηλής απόδοσης ειδικά σχεδιασμένες για δίκτυα MDU και εφαρμογές πολλαπλών συνδρομητών μειώνουν τις μικροανακλάσεις, βελτιώνουν την ανάκτηση δεδομένων και μειώνουν τις αρμονικές παραμορφώσεις.
• Η απλή σχεδίαση διεπαφής σύνδεσης τύπου F{0}} παρέχει δορυφορικά σήματα και σήματα κεραίας που δρομολογούνται σε 4 ή 8 εξόδους.
• Η μήτρα διόδου PIN υψηλής απόδοσης-μειώνει τον χρόνο μεταφοράς πολικότητας και τα ψηφιακά τεχνουργήματα παρέχοντας σταθερή ποιότητα εικόνας.
• Το σήμα κεραίας συνδυάζεται με δορυφόρο στην έξοδο (ορισμένα μοντέλα), εξαλείφοντας τον εξωτερικό συνδυασμό, μειώνοντας το κόστος και την ακαταστασία.
• Συμβατό με δορυφορικές υπηρεσίες Direct to Home που παρέχουν εναλλαγή τάσης και τόνου για επιλογή πολικότητας.
• 3X4 Digital Multiswitch ο συμβατός με Dish και DirectV.

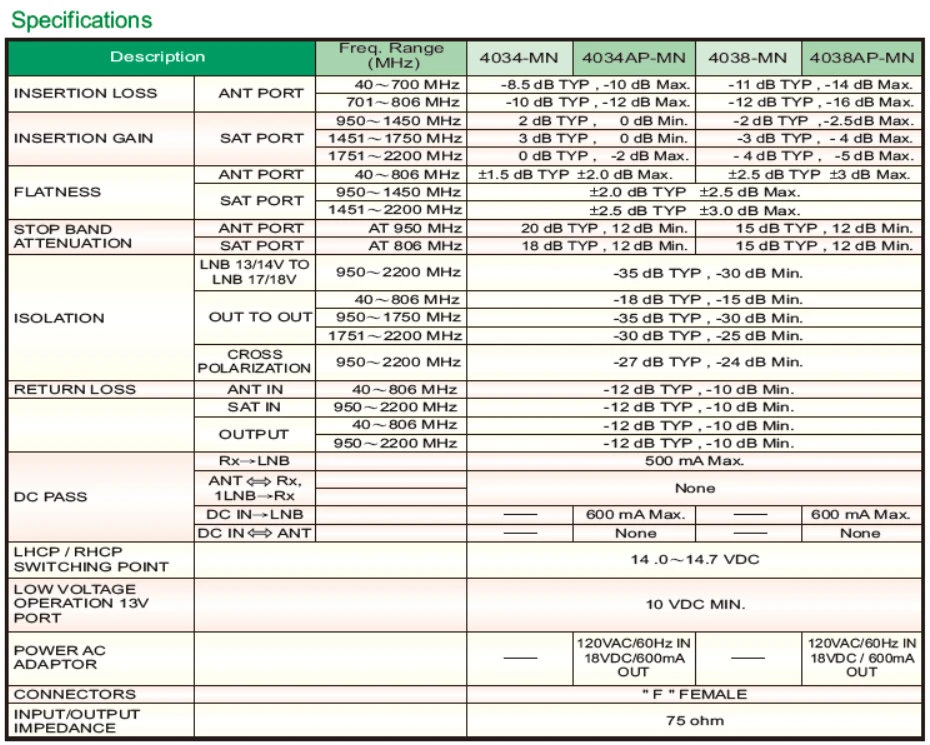

Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|||
|
ΑΡΙΘΜΟΣ ΜΟΝΤΕΛΟΥ: GDMS-001 (4034MN) |
|||
|
Περιγραφή |
Συχν. Εύρος (MHZ) |
|
|
|
ΑΠΩΛΕΙΑ ΕΙΣΑΓΩΓΗΣ |
ΑΝΤ ΛΙΜΑΝΙ |
40~700 MHz |
-8,5 dB TYP, -10 dB Μέγ. |
|
701~806 MHz |
-10 dB TYP, -12 dB Μέγ. |
||
|
ΚΕΡΔΟΣ ΕΙΣΑΓΩΓΗΣ |
ΛΙΜΑΝΙ SAT |
950~1450 MHz |
2 dB TYP, O dB Ελάχ. |
|
1451~1750 MHz |
3 dB TYP, O dB Ελάχ. |
||
|
1751~2200 MHz |
0 dB TYP, -2 dB Μέγ. |
||
|
ΟΜΑΛΟΤΗΤΑ |
ΑΝΤ ΛΙΜΑΝΙ |
40~806 MHz |
±1,5 dB TYP +2.0 dB Μέγ. |
|
ΛΙΜΑΝΙ SAT |
950~1450 MHz |
+2.0 dB TYP +2.5 dB Μέγ. |
|
|
1451~2200 MHz |
+2.5 dB TYP ±3,0 dB Μέγ. |
||
|
ΣΤΟΠ ΜΠΑΝΤΑ |
ΑΝΤ ΛΙΜΑΝΙ |
ΣΤΟΥΣ 950 MHz |
20 dB TYP, 12 dB Ελάχ. |
|
ΑΠΟΣΒΕΣΗ |
ΛΙΜΑΝΙ SAT |
ΣΤΟΥΣ 806 MHz |
18 dB TYP, 12 dB Ελάχ. |
|
ΑΠΟΜΟΝΩΣΗ |
LNB 13/14V TO |
950~2200 MHz |
-35 dB TYP, -30 dB Ελάχ. |
|
LNB 17/18V |
|||
|
ΕΞΩ ΠΡΟΣ ΕΞΩ |
40~806 MHz |
-18 dB TYP, -15 dB Ελάχ. |
|
|
950~1750 MHz |
-35 dB TYP, -30 dB Ελάχ. |
||
|
1751~2200 MHz |
-30 dB TYP, -25 dB Ελάχ. |
||
|
ΣΤΑΥΡΟΣ |
950~2200 MHz |
-27 dB TYP, -24 dB Ελάχ. |
|
|
ΠΟΛΩΣΗ |
|||
|
ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ |
ANT IN |
40~806 MHz |
-12 dB TYP, -10 dB Ελάχ. |
|
|
ΚΑΘΙΣΕ ΜΕΣΑ |
950~2200 MHz |
-12 dB TYP, -10 dB Ελάχ. |
|
ΠΑΡΑΓΩΓΗ |
40~806 MHz |
-12 dB TYP, -10 dB Ελάχ. |
|
|
950~2200 MHz |
-12 dB TYP, -10 dB Ελάχ |
||
|
DC PASS |
Rx-LNB |
|
500 mA Μέγ. |
|
ANTRx, |
|
Κανένας |
|
|
1LNB→Rx |
|||
|
DC IN-LNB |
|
|
|
|
DC INANT |
|
- |
|
|
LHCP/RHCP |
|
|
14,0~14,7 VDC |
|
ΣΗΜΕΙΟ ΔΙΑΚΟΠΗΣ |
|||
|
ΧΑΜΗΛΗ ΤΑΣΗ |
|
|
10 VDC MIN. |
|
ΛΕΙΤΟΥΡΓΙΑ 13V |
|||
|
ΛΙΜΑΝΙ |
|||
|
POWER AC |
- |
||
|
ΠΡΟΣΑΡΜΟΓΕΑΣ |
|||
|
ΣΥΝΔΕΣΕΙΣ |
"F" ΓΥΝΑΙΚΕΙΑ |
||
|
ΕΙΣΟΔΟΣ/ΕΞΟΔΟΣ |
75 ohm |
||
|
ΑΝΤΙΣΤΑΣΗ |
|||
FAQ
Ε: Μπορείτε να παραγάγετε την παραγγελία με το εμπορικό σήμα του πελάτη;
Α: Ναι, φυσικά. Η υπηρεσία OEM & ODM παρέχεται θερμά.
Ε: Πώς ελέγχετε την ποιότητα του προϊόντος;
Α: Η ποιότητα πρώτα. Όλα τα επιλεγμένα προϊόντα μας υποβάλλονται σε τυποποιημένες δοκιμές πριν από τη συσκευασία και την αποστολή.
Ε: Πώς στέλνετε τα αγαθά;
Α: Συνήθως μεταφέρουμε δια θαλάσσης ή αεροπορικώς.
Ε: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, Βόρεια Αμερική, Νότια Αμερική, Μέση Ανατολή κ.λπ.
