Περιγραφή

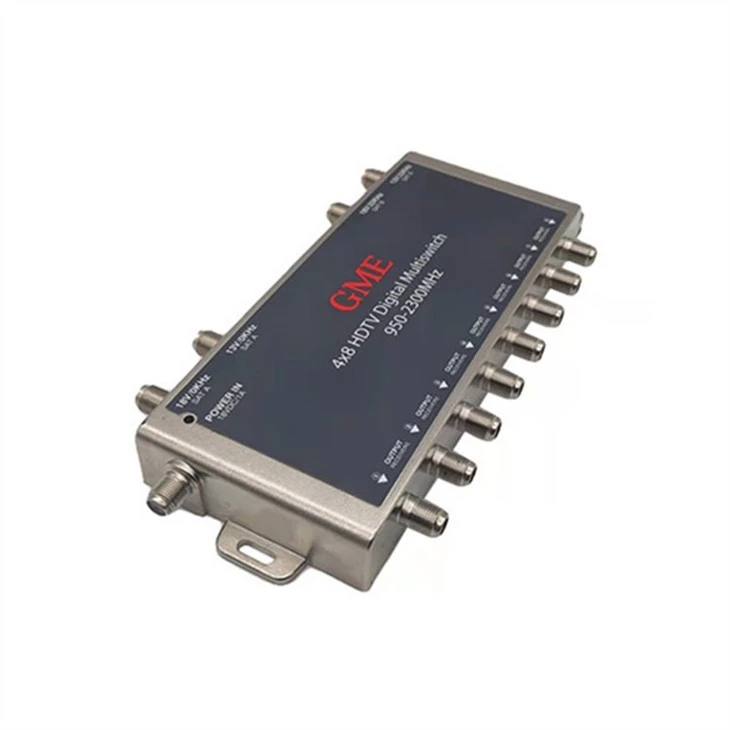

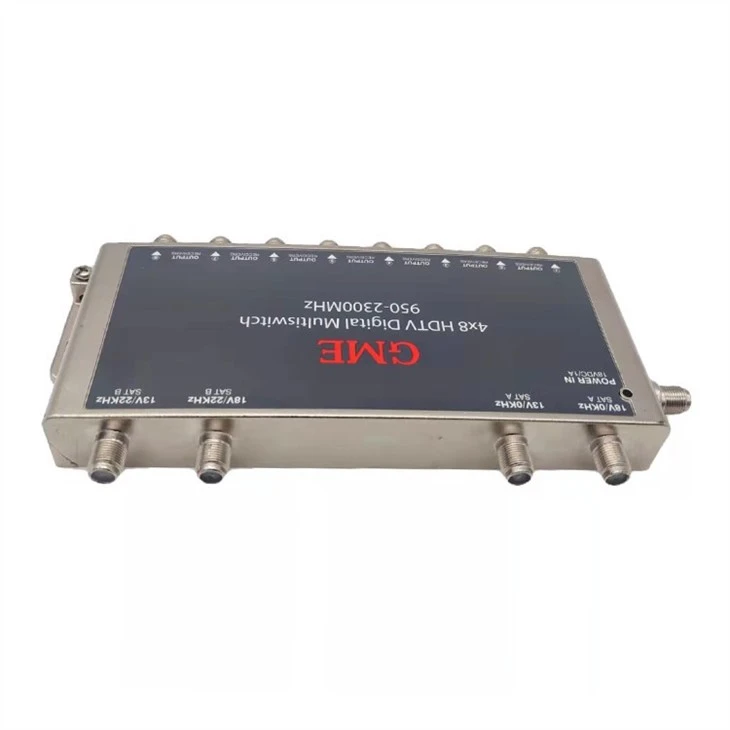

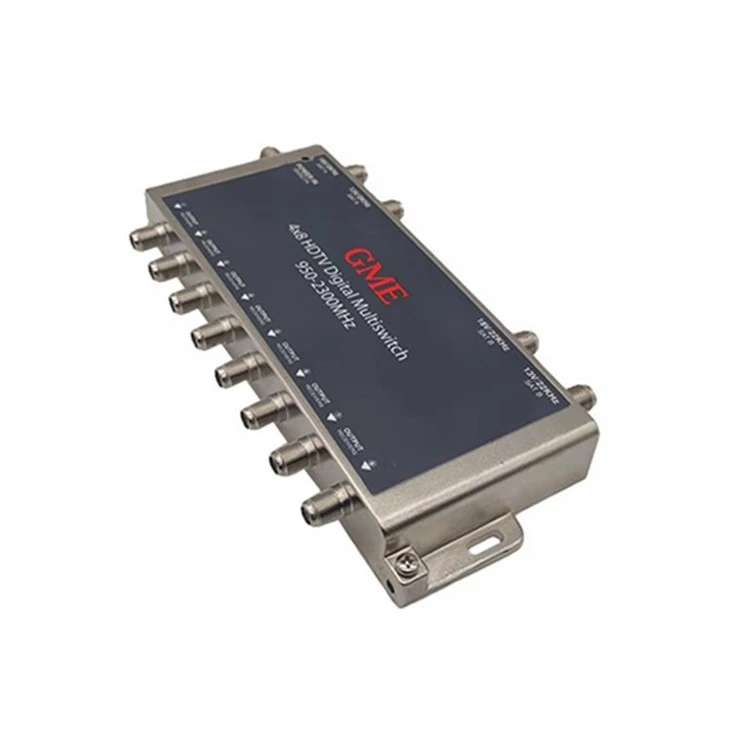

• Ο ψηφιακός πολυδιακόπτης 4x8 HDTV είναι σφραγισμένος ώστε να μπορεί να χρησιμοποιηθεί είτε σε εσωτερικούς είτε σε εξωτερικούς χώρους. Λειτουργεί σε ακραία περιοχή θερμοκρασίας από -34 βαθμούς έως +60 βαθμούς . Περιέχει μια ένδειξη ενεργοποίησης-για να διευκολύνει την εγκατάσταση ή την αντιμετώπιση προβλημάτων.

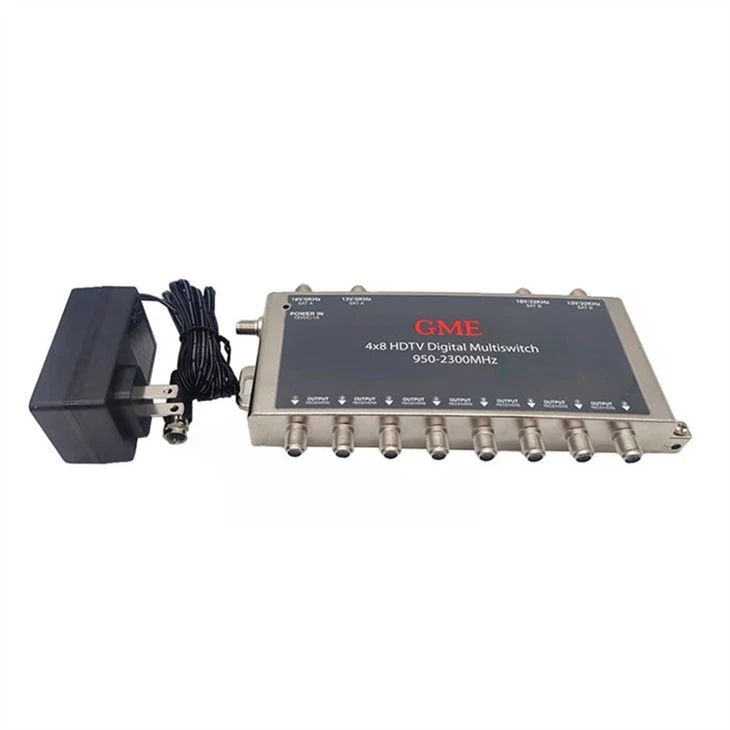

• Η μονάδα AC/DC είναι εξοπλισμένη με έναν επαναρυθμιζόμενο θερμικό διακόπτη κυκλώματος για προστασία από ζημιές λόγω βραχυκυκλωμάτων κατά την εγκατάσταση.

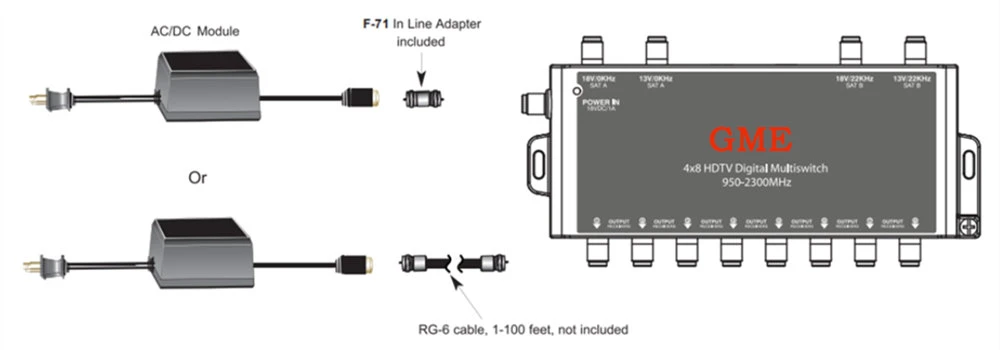

• Η μονάδα AC/DC έχει σχεδιαστεί για σύνδεση με τον Πολυδιακόπτη 4048 απευθείας ή απομακρυσμένα μέσω ενός κοινώς διαθέσιμου καλωδίου RG-6, έως και 100 πόδια. Περιλαμβάνεται αντάπτορας F-71 FF.

Αυτός ο διακόπτης σάς επιτρέπει να προσθέσετε 5-8 δέκτες στο υπάρχον δορυφορικό πιάτο Shaw Direct.

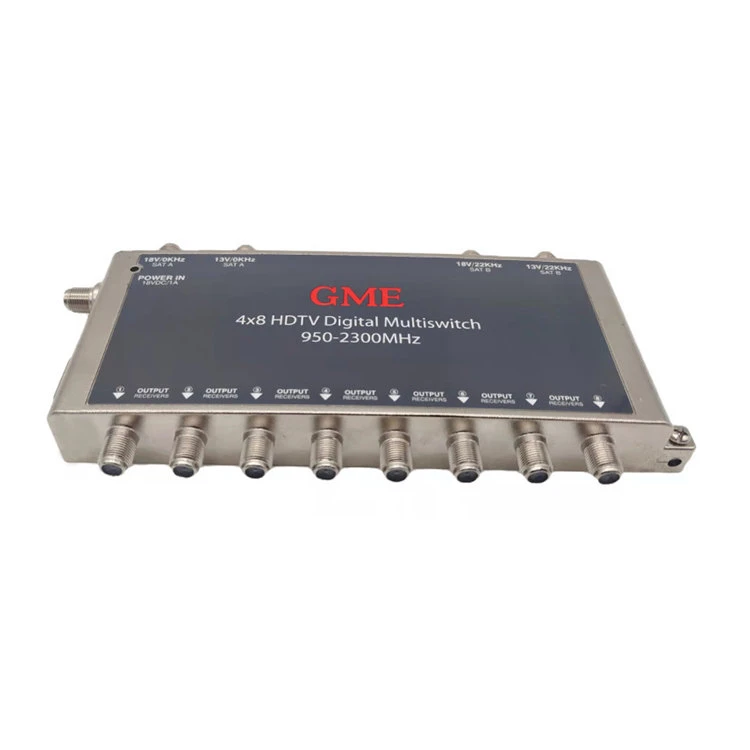

Συνδέστε έως και οκτώ δορυφορικούς δέκτες Shaw Direct ή FTA στο σπίτι σας με τον ψηφιακό πολυδιακόπτη 4x8 HDTV.

Τοποθετήστε μια τηλεόραση σε όλα τα αγαπημένα σας δωμάτια με αυτόν τον υψηλής ποιότητας πολυδιακόπτη εγκεκριμένο για χρήση με δορυφορικά συστήματα Shaw Direct.

- Συνδέστε έως και οκτώ δορυφορικούς δέκτες στο μοναδικό σας πολυ-δορυφορικό πιάτο με ένα τετραπλό LNBF ή δύο ξεχωριστά δορυφορικά πιάτα το καθένα με LNBF διπλής εξόδου.

- F-σύνδεση τροφοδοτικού.

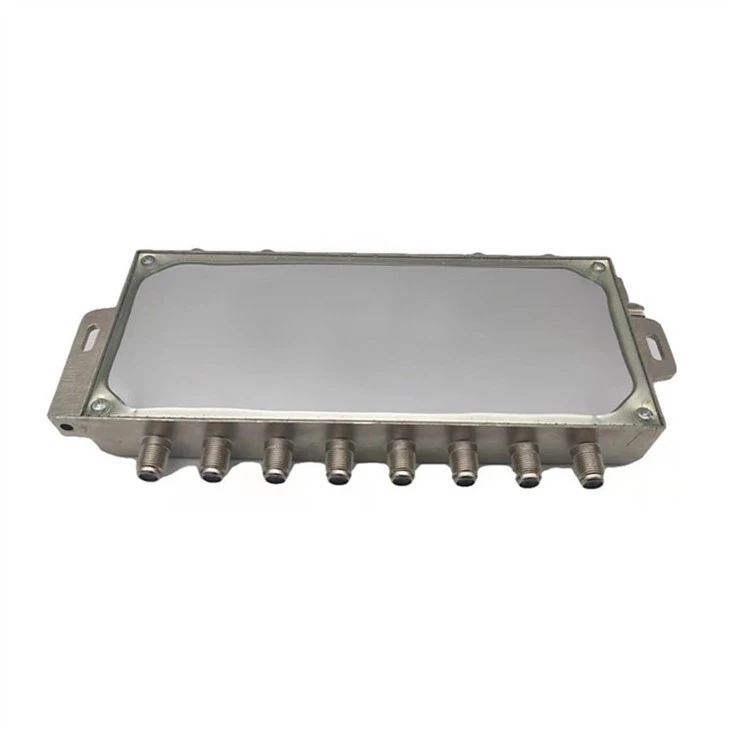

- Ο ανθεκτικός, αδιάβροχος διακόπτης μπορεί να χρησιμοποιηθεί σε εσωτερικούς ή εξωτερικούς χώρους.

ΣΗΜΕΙΩΣΗ: Ο πολυδιακόπτης δεν προορίζεται για χρήση ως διαχωριστής. Και τα 4 ομοαξονικά καλώδια από τα δορυφορικά πιάτα σας ΠΡΕΠΕΙ να είναι συνδεδεμένα για να λειτουργεί σωστά αυτός ο πολυδιακόπτης.

Προσδιορισμός

Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα
Αριθμός μοντέλου: GDMS-002 (4048)
ΕΙΔΟΣ	ΤΥΠΙΚΟΣ	ΟΡΙΟ QC	ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ
1. ΣΥΧΝ. ΣΕΙΡΑ
ΕΙΣΑΓΩΓΗ ΑΝ ΣΥΧΝΟΤΗΤΕΣ		950 ~ 2300 MHz
2. ΑΠΩΛΕΙΑ ΕΙΣΑΓΩΓΗΣ	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB ΜΕΓ	2151~2300MHz
3. ΕΠΙΠΕΔΟΤΗΤΑ	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. ΑΠΟΜΟΝΩΣΗ	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
ΚΑΘΙΣΕ ΝΑ ΚΑΘΙΣΕΙ ΜΕΣΑ	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
ΕΞΩ ΠΡΟΣ ΕΞΩ	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
ΔΙΑΣΤΑΥΡΗ ΠΟΛΩΣΗ ΙΔΙΟΙ ΔΟΡΥΦΟΡΟΙ	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB ΕΛΑΧ	950 ~ 1450 MHz 1451 ~ 2300 MHz
ΔΙΑΦΟΡΟΙ ΣΑΕΛΛΙΤΕΣ	- 35 dB - 27 dB	- 30 dB ΕΛΑΧ - 25 dB ΕΛΑΧ	950 ~ 1450 MHz 1451~ 2300 MHz
5. ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ
ΕΙΣΑΓΩΓΗ	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
ΕΙΣΑΓΩΓΗ	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
ΠΑΡΑΓΩΓΗ	- 10 dB	- 8 dB ΕΛΑΧ	950 ~ 1450 MHz
ΠΑΡΑΓΩΓΗ	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6.ΔΥΝΑΤΟΤΗΤΑ ΕΙΣΟΔΟΥ
ΣΥΜΠΙΕΣΗ 1 dB	102 dBuV	100 dBuV μέγ	ΕΙΣΟΔΟΣ 950 MHz
7. ΣΗΜΕΙΟ ΔΙΑΚΟΠΗΣ LHCP/RHCP		14,0 ~ 14,7 VDC
8. ΣΗΜΕΙΟ ΜΕΤΑΚΟΠΤΩΣΗΣ ΠΟΛΛΑΠΛΩΝ-SW 22KHz 9. ΠΟΛΛΑΠΛΗΣ-ΧΡΟΝΟΣ ΜΕΤΑΚΟΠΤΗΣΗΣ SW		150-300 mVp-p 3 US MAX.	ΣΗΜΑ ΔΟΚΙΜΗΣ ημιτονοειδούς κυμάτων ΟΧΙ ΜΗΧΑΝΙΚΟ ΡΕΛΕ
10. ΣΗΜΑ ΕΞΟΔΟΥ 22KHz
ΣΥΧΝ. ΧΑΡΑΚΤΗΡΑΣ.		22 ± 4 KHz
ΠΛΑΤΟΣ		650 ± 250 mVp-σελ
11. ΤΡΕΧΟΥΣΑ ΚΑΤΑΝΑΛΩΣΗ		90mA ΜΕΓ.	ΑΝΑ ΧΡΗΣΗ RX PORT
12. ΠΡΟΛΗΨΗ ΤΑΣΗ / ΡΕΥΜΑΤΟΣ ΑΠΑΙΤΕΙΤΑΙ ΣΤΑΘΕΡΗ ΤΑΣΗ BIAS LNB AT/FROM MULTI-SW 8 EXPECTED ΤΡΕΧΟΝ ΕΜΒΑΔΟΣ ΦΟΡΤΩΣΗΣ
ΘΥΡΑ 13V/0KHz και 13V/22KHz	150-200mA	0 ~ 300 mA	12,8V ~ 13,5VDC
ΘΥΡΑ 18V / 0KHz και 18V / 22KHz	150-200mA	0-450 mA	17,9V-18,9VDC
13. ΣΥΝΔΕΣΕΙΣ		ΤΥΠΟΣ "F" ΓΥΝΑΙΚΕΙΑ	ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ
14. ΙΣΧΥΟΣ ΠΡΟΣΑΡΜΟΓΕΑ
ΕΙΣΑΓΩΓΗ		100/240 VAC 50/60 Hz
ΠΑΡΑΓΩΓΗ		18VDC / 1A
