Περιγραφή

DBS, OTA, CATV, Ενισχυτής γραμμής 54 έως 3000 MHz με κέρδος προς τα εμπρός και υπο{2}}ζώνη 2 έως 42 MHz παθητική επιστροφή.

ΚΑΤΑΣΤΑΣΗ

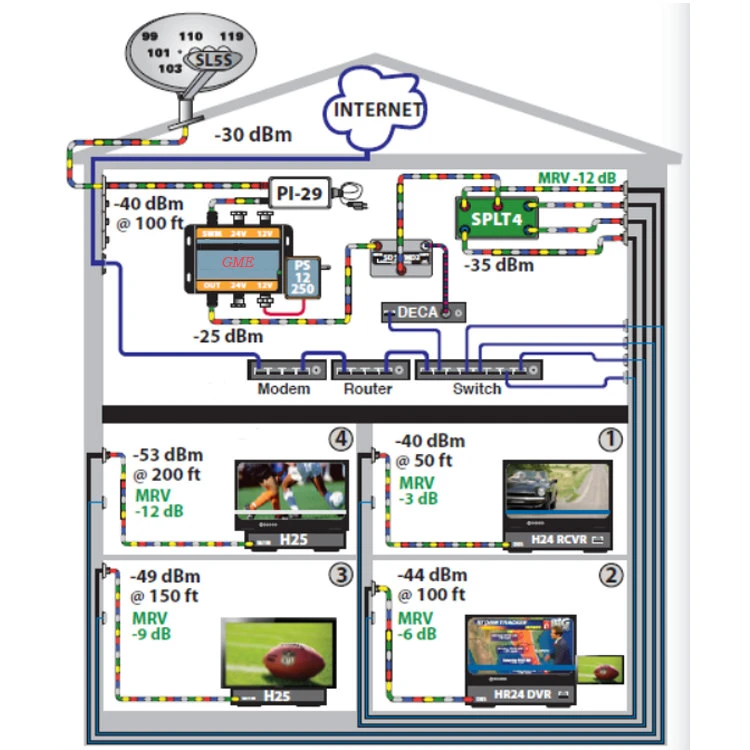

Η έξοδος ενός διακόπτη LNB ή DBS χωρίζεται σε πολλά δωμάτια ή διαμερίσματα και τα επίπεδα σήματος του δέκτη είναι χαμηλά σε απομακρυσμένες τοποθεσίες.

ΔΙΑΛΥΜΑ

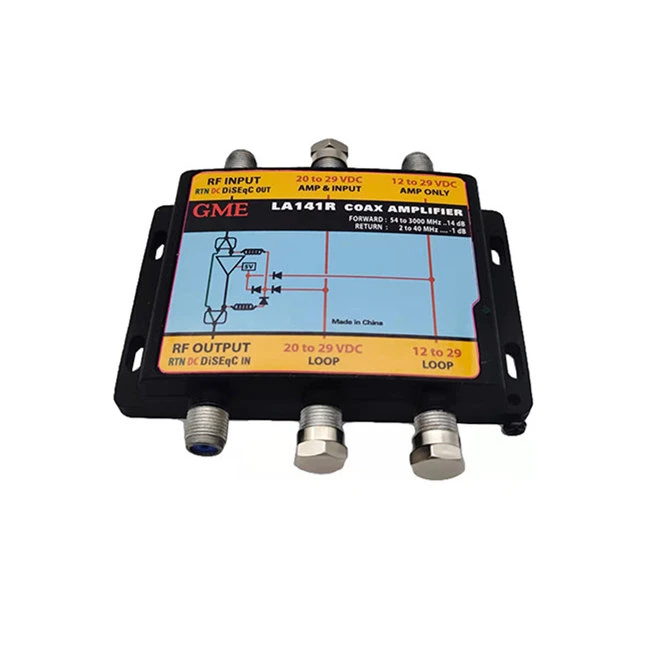

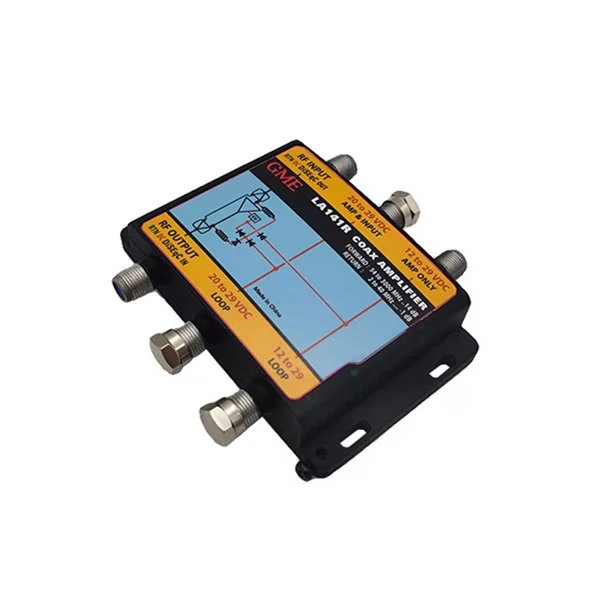

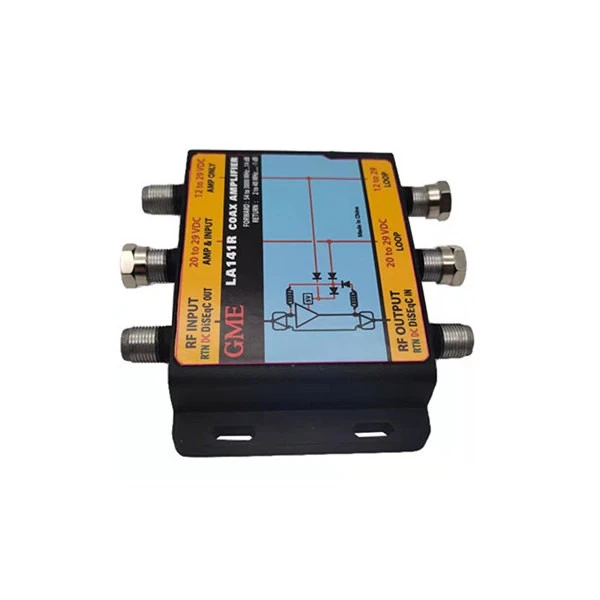

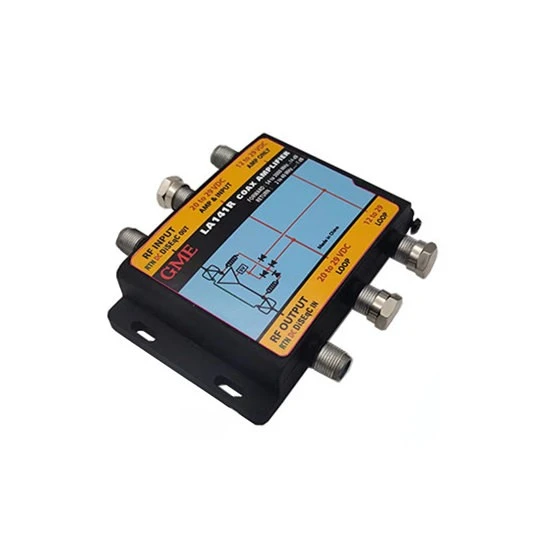

Το μοντέλο LA141R SWM Extension Line Amplifier ενισχύει τα επίπεδα καλωδίου και σήματος DBS, ρυθμίζοντας την απώλεια 150 ποδιών RG-6, ενώ περνάει σήματα ελέγχου του μόντεμ δεδομένων και του δέκτη από τον δέκτη στον διακόπτη.

Προσδιορισμός

Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα
Αριθμός μοντέλου: GDAMP-024 (LA141R-TA)
ΕΙΔΟΣ	ΤΥΠΙΚΟΣ	ΟΡΙΟ QC	ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ
ΣΥΧΝ. ΣΕΙΡΑ
ΔΙΑΔΡΟΜΗ ΕΠΙΣΤΡΟΦΗΣ			2 ~ 42 MHz
ΜΠΡΟΣΤΑ ΜΟΝΟΠΑΤΙ			54 ~ 3000 MHz
ΚΕΡΔΟΣ	+4.8 dB	+4 dB ΕΛΑΧ.	54 MHz
	+8 dB	+6 dB ΕΛΑΧ.	100 MHz
	+11 dB	+9 dB ΕΛΑΧ.	950 MHz
	+13 dB	+11 dB ΕΛΑΧ.	1450 MHz
	+14 dB	+12 dB ΕΛΑΧ.	2150 MHz
	+15 dB	+13 dB ΕΛΑΧ.	2400 MHz
	+14 dB	+12 dB ΕΛΑΧ.	3000 MHz
ΑΠΩΛΕΙΑ ΕΙΣΑΓΩΓΗΣ	-3,8 dB	-4,8 dB ΜΕΓ.	2 ~ 42 MHz
ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ
ΕΙΣΑΓΩΓΗ	-13 dB	-11 dB ΕΛΑΧΙΣΤΟ	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
ΠΑΡΑΓΩΓΗ	-13 dB	-11 dB ΕΛΑΧΙΣΤΟ	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
ΔΥΝΑΤΟΤΗΤΑ ΕΙΣΟΔΟΥ (ΣΥΜΠΙΕΣΗ 1dB)
	113 dBuV	111dBuV MIN.	ΣΤΑ 250 MHz ΕΙΣΟΔΟΣ
	112 dBuV	110dBuV MIN.	ΣΤΑ 950 MHz ΕΙΣΟΔΟΣ
ΤΑΣΗ ΕΡΓΑΣΙΑΣ		12-36VDC
ΤΡΕΧΟΥΣΑ ΚΑΤΑΝΑΛΩΣΗ		130mA ΜΕΓ.
POWER PASS			OUT→IN
ΠΕΡΑΣΜΑ 22Κ			OUT→IN
ΑΝΤΙΣΤΑΣΗ			IN / OUT
ΣΥΝΔΕΣΗ			ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ
