Περιγραφή
Ενισχυτής γραμμής DBS, OTA, CATV 54 έως 2150 MHz με ισχύ προς τα εμπρός 14 dB και επιστροφή παθητικής υποζώνης.
ΚΑΤΑΣΤΑΣΗ
Απαιτούνται σήματα DBS και CATV ή Over The Air σε πολλαπλές θέσεις που συνδέονται μέσω ομοαξονικού καλωδίου.
ΔΙΑΛΥΜΑ

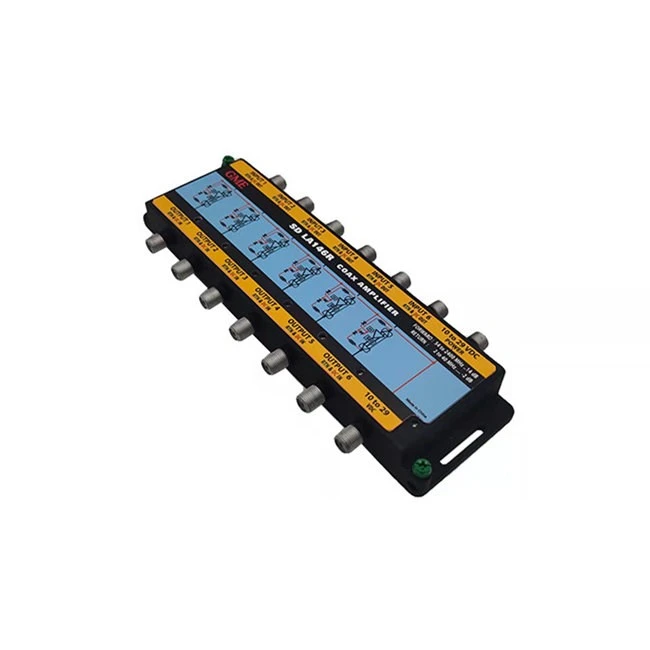

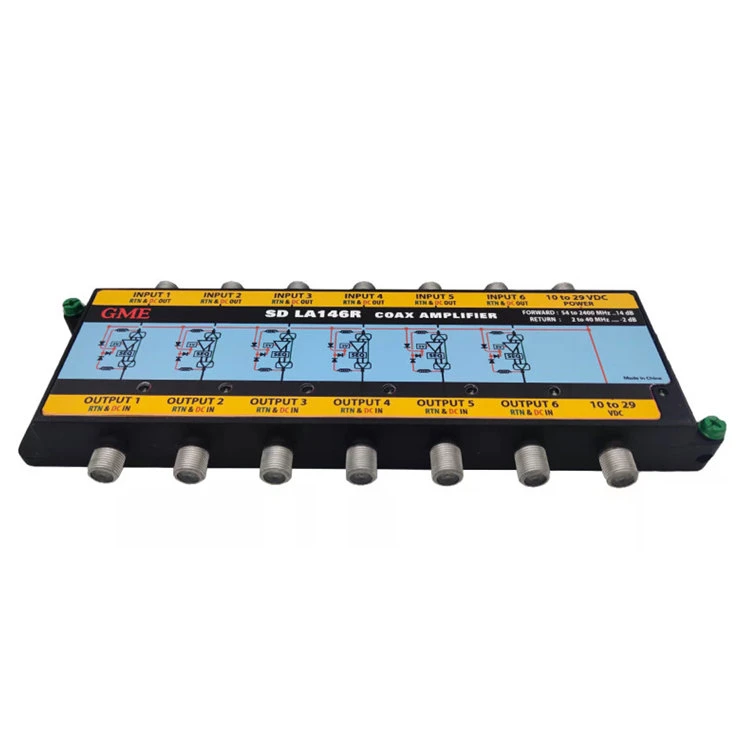

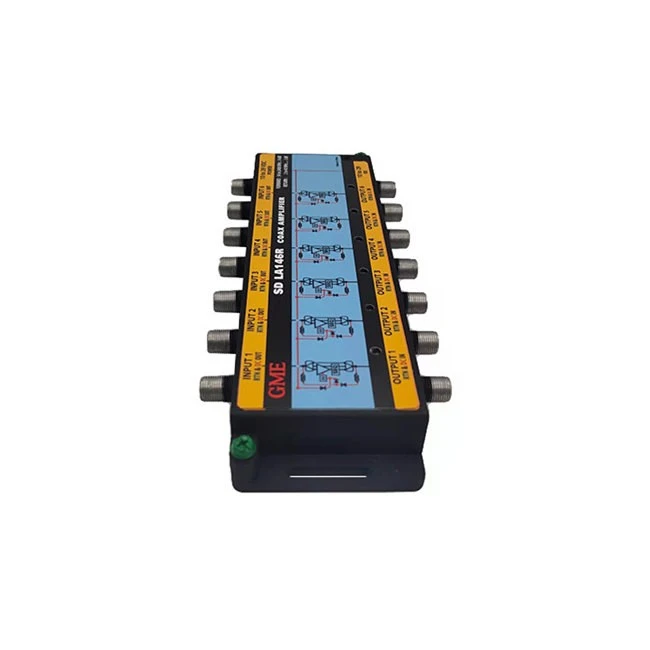

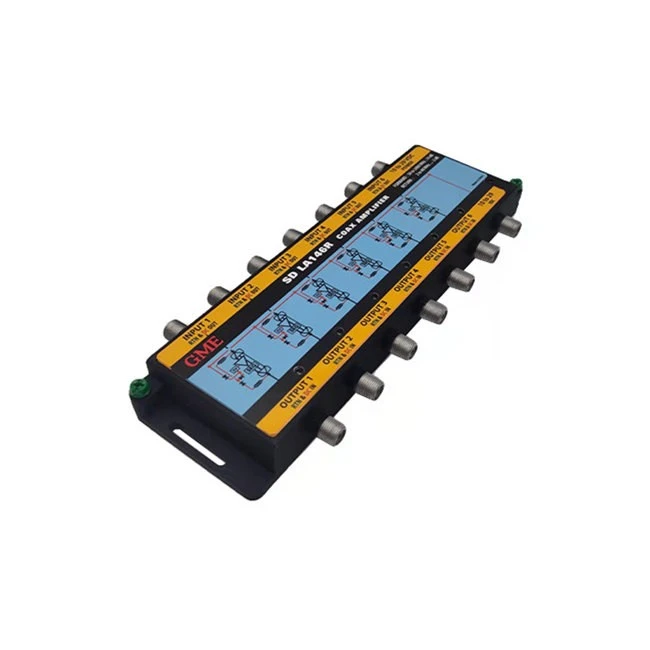

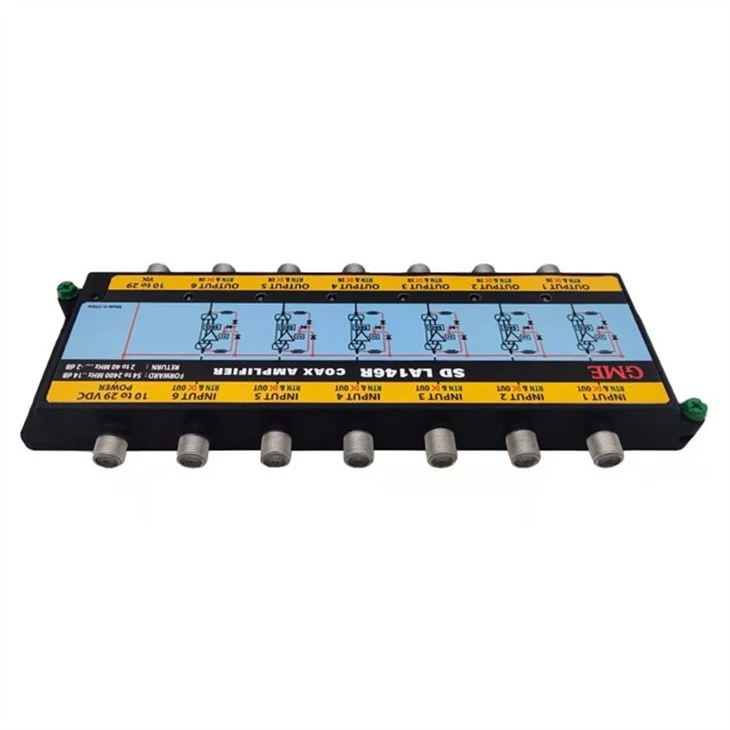

Μοντέλο LA146R 6 Ομοαξονικός ενισχυτής εισόδου με διαδρομή επιστροφής μπορεί να τροφοδοτείται ομοαξονική γραμμή από κάθε υποδοχή εξόδου RF. Το μοντέλο LA146R-T περιλαμβάνει εξωτερικό τροφοδοτικό για άμεση τροφοδοσία. Ένα χαρακτηριστικό εξοικονόμησης ενέργειας επιτρέπει στον ενισχυτή να λειτουργεί αποτελεσματικά στα 12 έως 29 βολτ.
Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|||||
|
Αριθμός μοντέλου: GDAMP-038 (LA146R) |
|||||
|
Είδος |
Ελάχ |
Τυπ |
Μέγ |
Μονάδα |
Κατάσταση |
|
Αριθμός εισροών |
|
6 |
|
|
SAT 1 έως SAT 6 |
|
Αριθμός εξόδων |
|
6 |
|
|
OUT 1 έως OUT 6 |
|
Εύρος συχνότητας εισόδου |
250 |
|
2150 |
MHz |
|
|
Κέρδος στα 2150 |
13 |
|
15 |
dB |
|
|
Κλίση 250 έως 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Ονομαστική αντίσταση |
|
75 |
|
Ω |
|
|
Απώλεια επιστροφής (Είσοδος και έξοδος) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Απομόνωση |
30 |
|
|
dB |
Με σήμα που εφαρμόζεται σε οποιαδήποτε είσοδο και την έξοδο ως αναφορά. η απομόνωση που μετράται σε όλες τις άλλες εξόδους θα είναι μεγαλύτερη από |
|
ΕΞΟΥΣΙΑ |
|
|
|
|
|
|
Τροφοδοτικά |
|
|
|
|
Δύο προμήθειες 20 Volt 1 A |
|
Τάση που εφαρμόζεται στους συνδέσμους εξόδου |
10 |
|
28 |
Vdc |
Κάθε μεμονωμένος ενισχυτής θα λειτουργεί σύμφωνα με την προδιαγραφή όταν εφαρμόζεται τάση σε κάθε συνδετήρα εξόδου του ενισχυτή και θα |
|
Τάση στους συνδετήρες εισόδου |
10 |
|
28 |
Vdc |
Κάθε μεμονωμένος ενισχυτής θα λειτουργεί σύμφωνα με τις προδιαγραφές όταν εφαρμόζεται τάση στο βύσμα εισόδου. Η τάση δεν θα εμφανιστεί |
|
20 Volt που εφαρμόζονται στη θύρα DC LNB |
|
20 |
|
|
Αυτή η τάση θα τροφοδοτήσει και τους έξι ενισχυτές και τα 20 βολτ θα υπάρχουν στην υποδοχή εισόδου κάθε ενισχυτή. Χωρίς τάση |
|
20 Volt που εφαρμόζονται στη θύρα DC AMP |
|
|
|
|
Αυτή η τάση θα τροφοδοτήσει και τους έξι ενισχυτές. Δεν θα υπάρχει τάση στην είσοδο ή την έξοδο των ενισχυτών |
|
20 Volt που εφαρμόζεται στη θύρα DC LNB |
|
20 |
|
Vdc |
Τα 20 Volt που εφαρμόζονται στη θύρα DCLNB θα περάσουν στη θύρα DC |
|
Θύρα DC AMP προς ρεύμα θύρας DC |
1.5 |
|
|
A |
|
|
Μέγιστη Εφαρμοσμένη Τάση |
|
|
28 |
Vdc |
Πρέπει να επιβιώσει όταν εφαρμόζεται σε οποιαδήποτε ή σε όλες τις θύρες για Λιγότερο ή ίσο με 24 ώρες. |
|
Εύρος διέλευσης ρεύματος συνεχούς ρεύματος |
0 |
|
1.5 |
A |
|
|
Αντίσταση DC |
|
|
0.2 |
Ωμ |
Δεν ισχύει για το καλώδιο |
|
Πτώση τάσης DC |
|
|
0.4 |
Vdc |
Δεν ισχύει για το καλώδιο |
|
DiSEq |
|
|
|
|
|
|
Εύρος συχνότητας DiSEqC |
17.6 |
22 |
26.4 |
kHz |
Πρέπει να περάσει χωρίς υποβάθμιση ή παραμορφώσεις. |
|
Ανατρέξτε στο Eutelsat DiSEqC 2.0 Spec. |
|||||
|
Αντίσταση συσκευής DiSEqC |
1000 |
|
|
Ω |
Η σύνθετη αντίσταση που παρουσιάζει η συσκευή σε σχέση με τη γείωση. Σε όλο το εύρος συχνοτήτων DiSEqC |
|
DiSEqC μέσω σύνθετης αντίστασης |
|
|
1 |
Ω |
Η σύνθετη αντίσταση που έχει η συσκευή στη διέλευση της διαδρομής. Σε όλο το εύρος συχνοτήτων DiSEqC. |
|
Λέξεις ελέγχου ETC για εναλλαγή 13/18 |
|
|
|
|
Πρέπει να περάσει χωρίς υποβάθμιση ή παραμορφώσεις. Η παρουσία τους δεν πρέπει να επηρεάζει την απόδοση RF. |
|
Ανατρέξτε στο EchoStar 13/18 Switch Box Spec. |
|||||
FAQ
Ε: Μπορείτε να παραγάγετε την παραγγελία με το εμπορικό σήμα του πελάτη;
Α: Ναι, φυσικά. Η υπηρεσία OEM & ODM παρέχεται θερμά.
Ε: Πώς ελέγχετε την ποιότητα του προϊόντος;
Α: Η ποιότητα πρώτα. Όλα τα επιλεγμένα προϊόντα μας υποβάλλονται σε τυποποιημένες δοκιμές πριν από τη συσκευασία και την αποστολή.
Ε: Πώς στέλνετε τα αγαθά;
Α: Συνήθως μεταφέρουμε δια θαλάσσης ή αεροπορικώς.
Ε: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, Βόρεια Αμερική, Νότια Αμερική, Μέση Ανατολή κ.λπ.
