Διπλός δορυφόρος εάν ενισχυτής

Details

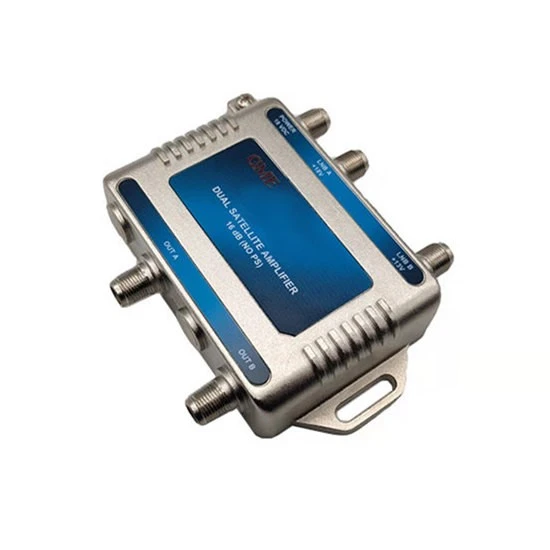

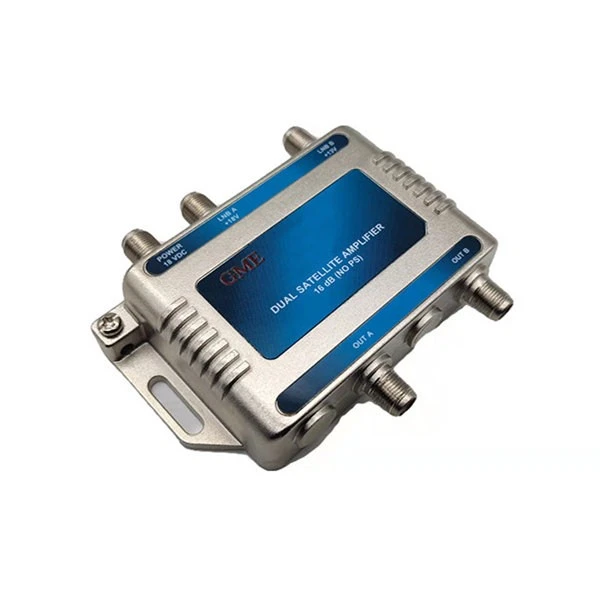

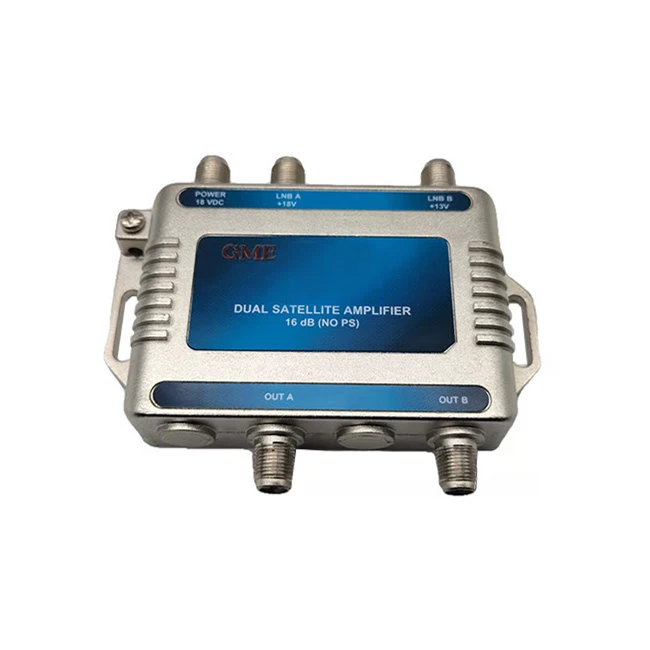

Dual Satellite If Amplifier, σήματα DBS 950 έως 2150 MHz από LNB'S ή διακόπτες χρειάζονται ενίσχυση σε μακρινούς δέκτες.

Category

Ενισχυτής

Share to

Send Inquiry

Περιγραφή

Dual Satellite If Amplifier, σήματα DBS 950 έως 2150 MHz από LNB'S ή διακόπτες χρειάζονται ενίσχυση σε μακρινούς δέκτες.

Προσδιορισμός

Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα
Αριθμός μοντέλου: GDAMP-025 (4216)

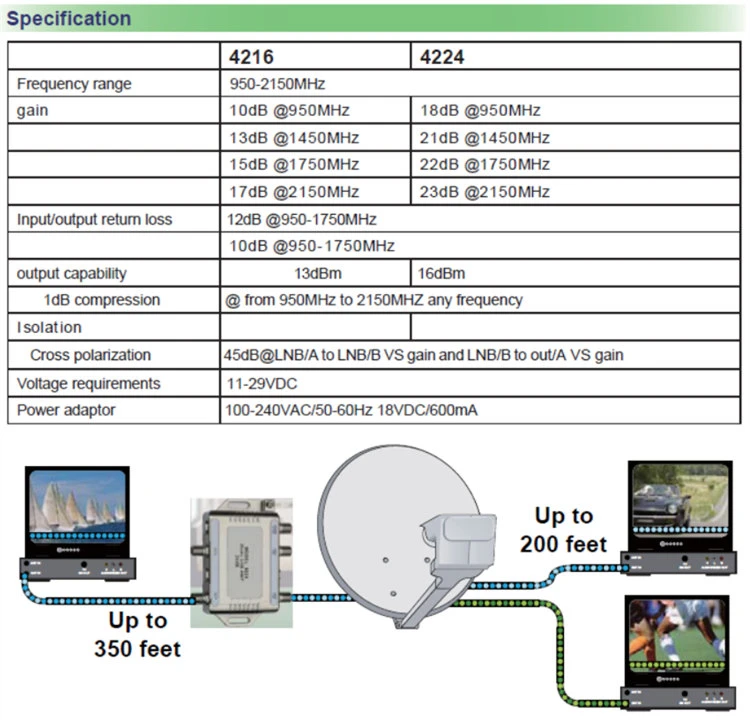

ΕΙΔΟΣ	ΤΥΠΙΚΟΣ	ΟΡΙΟ QC	ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ
1. PASS BAND			950 ~ 2150 MHz
2. ΚΕΡΔΟΣ	10 dB	9 dB MIN	ΣΤΟΥΣ 950 MHz
	12dB	10 dB MIN	ΣΤΟΥΣ 1200 MHz
	13dB	11 dB MIN	ΣΤΟΥΣ 1450 MHz
	15dB	12 dB MIN	ΣΤΟΥΣ 1750 MHz
	17 dB	15 dB MIN	ΣΤΟΥΣ 2150 MHz
3. ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ (ΕΙΣΑΓΩΓΗ)	- 14 dB	-12 dB MIN	950 ~ 1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150 MHz
(ΠΑΡΑΓΩΓΗ)	- 15dB	- 12 dB ΕΛΑΧ	950 ~ 1750 MHz
	- 12 dB	- 10 dB ΕΛΑΧ	1751 ~ 2150 MHz
4. ΑΠΟΜΟΝΩΣΗ (LNB/A TO LNB/B)	- 45 dB	- 40 dB ΕΛΑΧ	950 ~ 1750 MHz
	- 42 dB	- 38 dB ΕΛΑΧ	1751 ~ 2150 MHz
(ΕΞΩ ΠΡΟΣ ΕΞΩ)	- 47 dB	- 40 dB ΕΛΑΧ	950 ~ 1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(ΣΤΑΥΡΩΜΕΝΗ ΠΟΛΩΣΗ: LNB/A ΣΕ OUTB VS GAIN ΚΑΙ LNB/B TO OUTA VS GAIN)	- 47 dB	- 43 dB ΕΛΑΧ	950 ~ 1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. ΙΚΑΝΟΤΗΤΑ ΕΞΟΔΟΥ	13 dBm	10 dBm MIN	ΣΥΜΠΙΕΣΗ 1dB
		ΑΠΟ 950 MHz ΕΩΣ 2150 MHz ΟΠΟΙΑΔΗΠΟΤΕ ΣΥΧΝΟΤΗΤΑ
6. ΣΧΗΜΑ ΘΟΡΥΒΟΥ	7,2 dB	8,5dBMAX	950-2150 MHz
7. ΤΑΣΗ ΕΞΟΔΟΥ LNB		LNB A: +18VDC LNB B: +13VDC	ΣΤΟΝ ΠΡΟΣΑΡΜΟΓΗ
8. ΤΡΕΧΟΥΣΑ ΚΑΤΑΝΑΛΩΣΗ	150 mA	130-185mA	στα 18,0 VDC, χωρίς το ρεύμα LNB.
9. ΣΥΝΔΕΣΗ		ΓΥΝΑΙΚΕΙΟ ΤΥΠΟΥ F	ΟΛΟ ΛΙΜΑΝΙ
10. ΑΝΤΙΣΤΑΣΗ		75 OHM	ΟΛΟ ΛΙΜΑΝΙ
