Περιγραφή

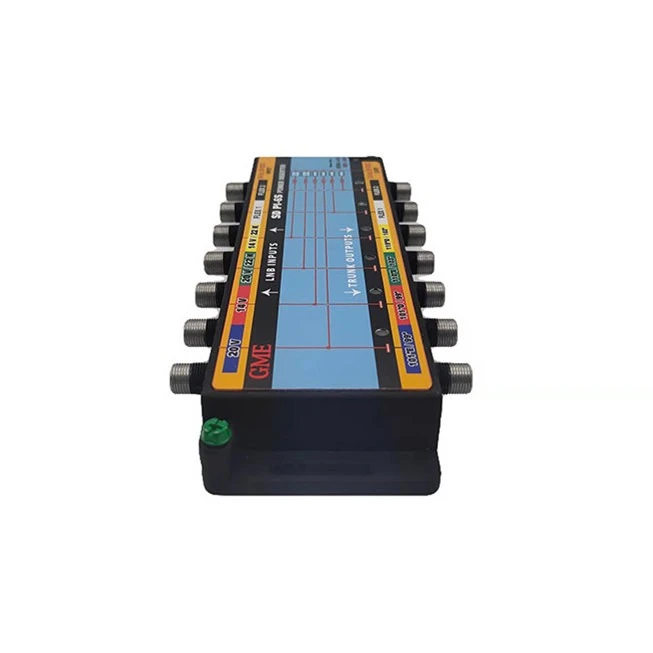

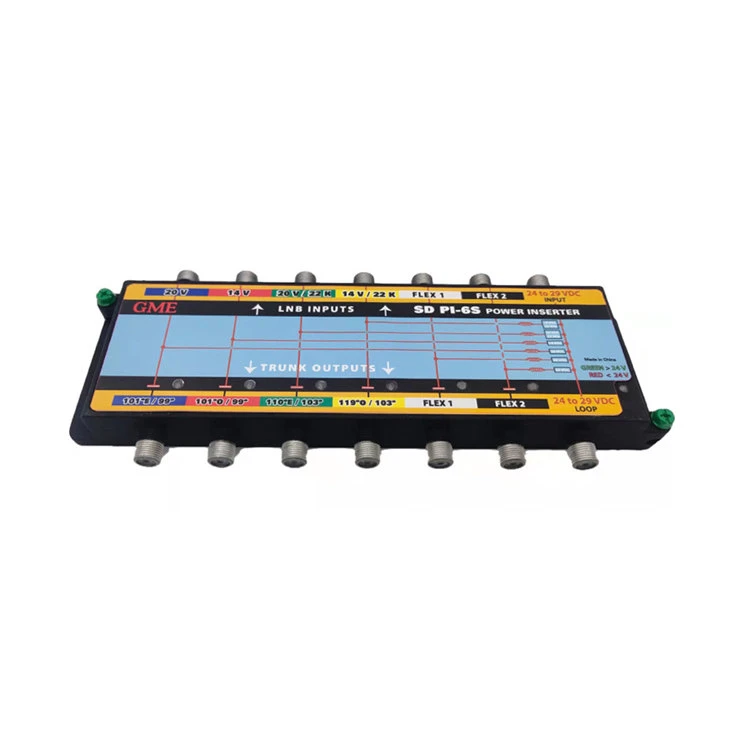

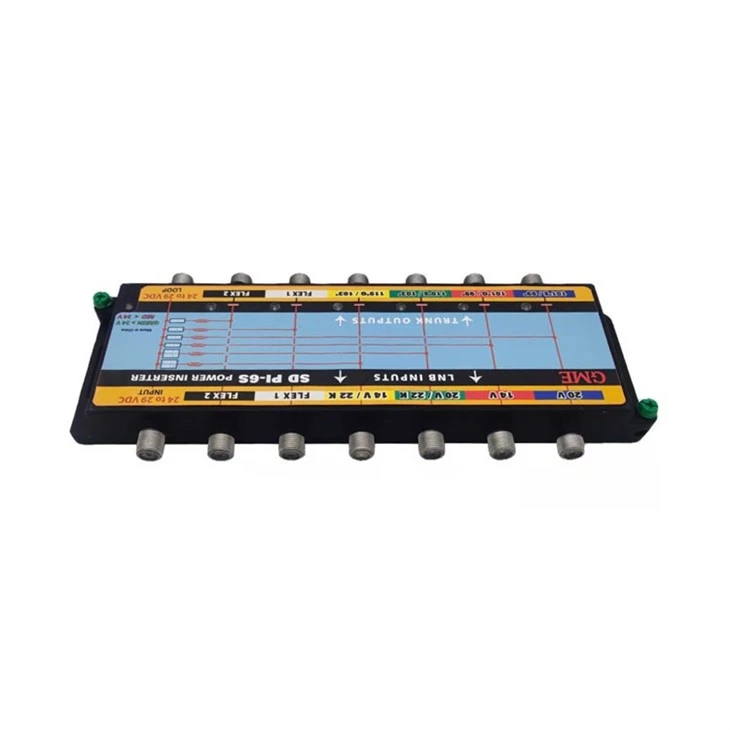

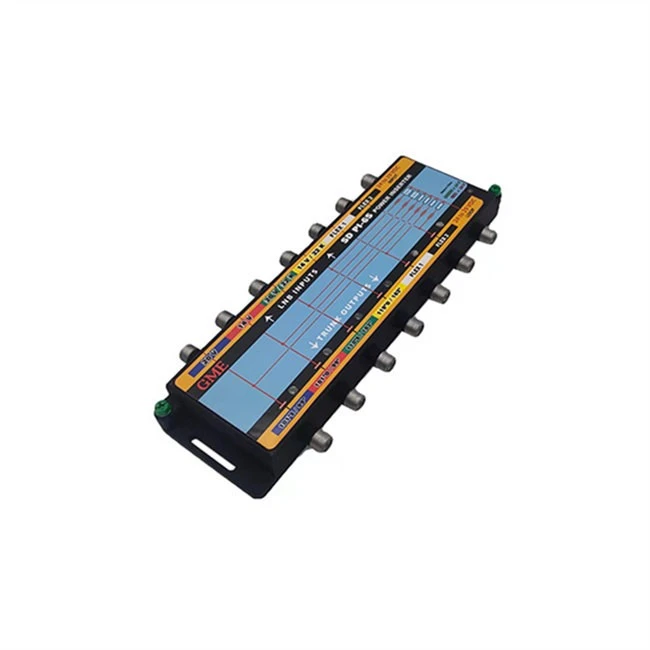

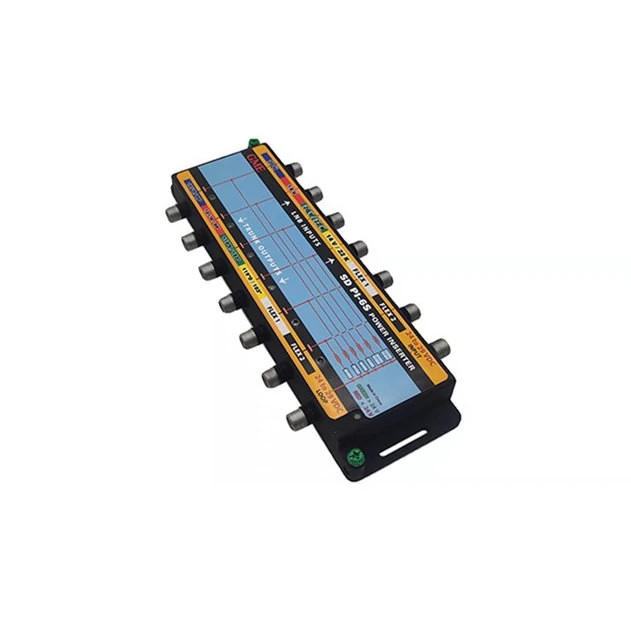

Ντουλάπι πολικότητας εισαγωγέα δορυφορικής ισχύος DirecTV
Το μοντέλο SDPI6S τροφοδοτεί ένα DIRECTV SL5 LNB, η πολικότητα κλειδώνει τις τέσσερις εξόδους του πιάτου και παρέχει δύο εξόδους 20 V για την τροφοδοσία του 95º LNB στο πιάτο DTV66E και μια πιθανή μελλοντική πολικότητα. Οι ενισχυτές που τροφοδοτούνται από γραμμή μπορεί να τροφοδοτούνται από τον εισαγωγέα ισχύος. Συνολικά δύο αμπέρ DC είναι διαθέσιμα από τον προστατευμένο από βραχυκύκλωμα μετασχηματιστή ισχύος.
Κατάσταση
Τα σήματα από ένα πιάτο SLSP πολικότητας DIRECTV® (4)-F SlimLine® με πιάτο SL5 LNB, DTV66E 95º και μια πιθανή 6η πολικότητα απαιτούνται για πολλούς διακόπτες.
Διάλυμα
Το μοντέλο SD PI-6S τροφοδοτεί ένα DIRECTV® SL5 LNB, η πολικότητα κλειδώνει τις τέσσερις εξόδους του πιάτου και παρέχει εισόδους 20 V FLEX1 και 13 V στις εισόδους FLEX2 για την τροφοδοσία του LNB 95º στο πιάτο DTV66E ή σε άλλα LNB.
Χαρακτηριστικά
◆ Εύρος ζώνης DIRECTV SL5 Ka/Ku 250 έως 2150 MHz

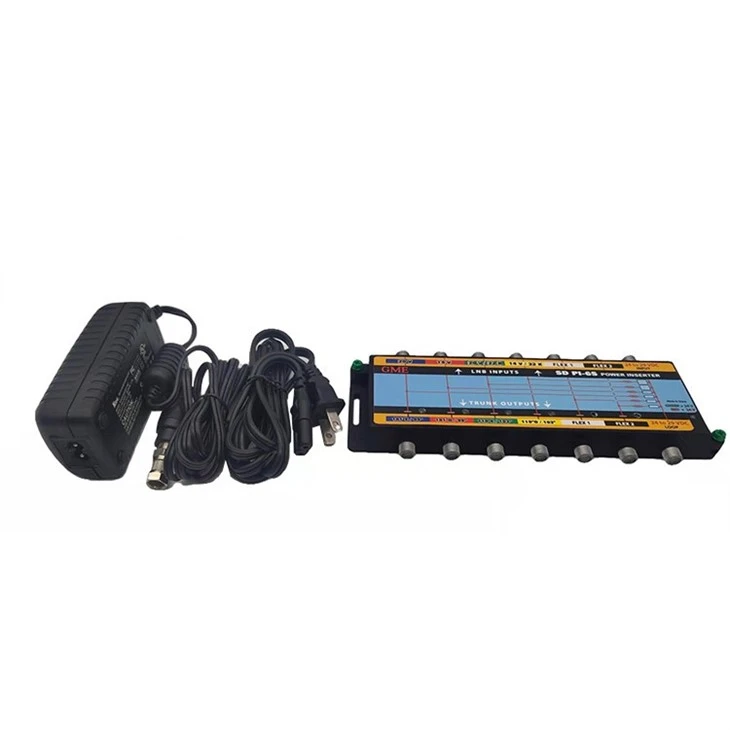

◆ Τροφοδοτείται από μετασχηματιστές ρεύματος PI-29 ή PS242000A
◆ Εξουσιοδοτεί τα SL5, SL3 και Worldview LNB
◆ Συμπαγής θήκη: 1 ιντσών SCTE Indoor F Spacing
◆ Μετρητής στάθμης τάσης ενσωματωμένος σε ΚΟΚΚΙΝΟ / ΠΡΑΣΙΝΟ
Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|||
|
Αριθμός μοντέλου: GDINS-001 (SD PI-6S) |
|||
|
ΕΙΔΟΣ |
ΤΥΠΙΚΟΣ |
QCLIMIT |
ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ |
|
ΣΥΧΝ. ΣΕΙΡΑ |
|
|
250-2150 MHz |
|
ΑΠΩΛΕΙΑ ΕΙΣΑΓΩΓΗΣ |
|||
|
|
-1,0 dB |
-1,5 dB ΜΕΓ |
250-2150 MHz |
|
ΑΠΟΜΟΝΩΣΗ |
|||
|
ΜΕΤΑΞΥ ΛΙΜΑΝΙΩΝ |
-40dB |
-35dB MIN |
250-2150 MHz |
|
ΑΠΩΛΕΙΑ ΕΠΙΣΤΡΟΦΗΣ |
|
|
|
|
ΕΙΣΟΔΟΣ/ΕΞΟΔΟΣ |
-12dB |
-10dB MIN |
250-2150 MHz |
|
ΕΙΣΟΔΟΙ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ DC POWER |
|||
|
ΘΥΡΑ#1 (20V 101 μοίρες & 99 μοίρες) |
|
20±0,5 VDC |
@50-350 mA |
|
ΘΥΡΑ#2 (14V 101 μοίρες & 99 μοίρες) |
|
13,5±0,5 VDC |
@50-350 mA |
|
ΘΥΡΑ#3 (22KHz & 20V 110 μοίρες & 103 μοίρες) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
ΘΥΡΑ#4 (22KHz & 14V 119 μοίρες & 103 μοίρες) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
ΘΥΡΑ#5 (FLEX PORT1) |
|
20±0,5 VDC |
@50-350 mA |
|
ΘΥΡΑ#6 (FLEX PORT2) |
|
20±0,5 VDC |
@50-350 mA |
|
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 22KHz |
|||
|
ΣΥΧΝ |
|
22±4KHz |
|
|
ΚΥΚΛΟΣ ΚΑΤΑΣΚΕΥΗΣ |
|
±50﹪ |
＜24,0 VDC |
|
ΕΠΙΠΕΔΟ |
|
400 mVp-p ΕΛΑΧ |
＞24,0 VDC |
|
POWER LED ΧΡΩΜΑ |
|
ΚΟΚΚΙΝΟΣ |
|
|
ΑΝΑΛΟΓΑ ΜΕ: |
|
ΠΡΑΣΙΝΟΣ |
|
|
ΔΙΑΚΟΠΗ ΡΕΥΜΑΤΟΣ |
|
24V-29VDC |
ΔΙΑΚΟΠΗ ΡΕΥΜΑΤΟΣ |
|
ΕΙΣΑΓΩΓΗ |
|
100-240VAC / 50/60Hz |
ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ |
|
ΠΑΡΑΓΩΓΗ |
|
24VDC/2,08A |
ΟΛΑ ΤΑ ΛΙΜΑΝΙΑ |
|
ΑΝΤΙΣΤΑΣΗ |
|
75 OHM |
(6) ΕΣΚΤΕ ΕΣΩΤΕΡΙΚΟ ΣΤ |
|
ΣΥΝΔΕΣΗ |
|
"ΣΤ" ΤΥΠΟΥ ΘΗΛΥΚΟΥ |
|
|
ΑΡΙΘΜΟΣ ΘΥΡΩΝ ΕΙΣΟΔΟΥ/ΕΞΟΔΟΥ |
|
|
|
Εταιρικό Προφίλ

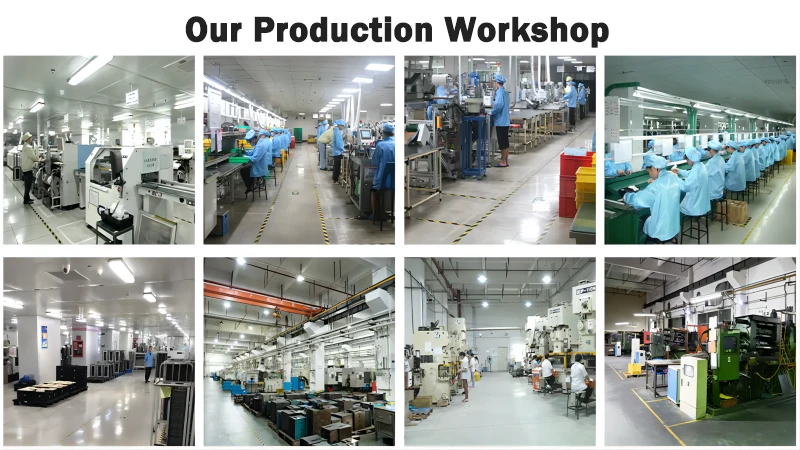

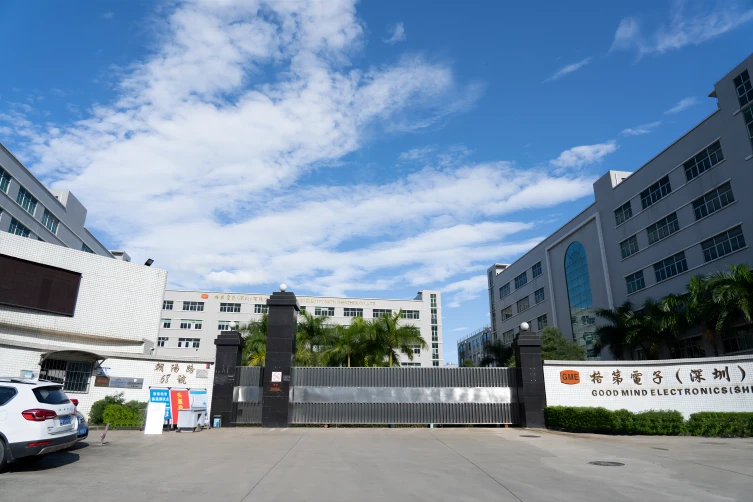

Η Goodmind Electronics (Shenzhen) Co., Ltd. ιδρύθηκε το 1992 με εγγεγραμμένο κεφάλαιο 18 εκατομμύρια δολάρια ΗΠΑ. Το δικό της εργοστάσιο βρίσκεται στο Shenzhen και έχει περισσότερους από 1000 υπαλλήλους. Είναι μια επιχείρηση υψηλής-τεχνολογίας που ενσωματώνει Ε&Α, παραγωγή, πωλήσεις και υπηρεσίες. Η εταιρεία ειδικεύεται στην επαγγελματική εταιρεία κατασκευής κεραιών / δικτυακής επικοινωνίας / Bluetooth / αξεσουάρ AV / Smart Home / Αξεσουάρ αυτοκινήτου. Το εργοστάσιο είναι καθετοποιημένο. Το εργοστάσιο διαθέτει πλαστική επεξεργασία, σφράγιση μετάλλων, χύτευση ψευδαργύρου, SMT, DIP και κέντρο συναρμολόγησης. Η εταιρεία διαθέτει ισχυρή οικονομική ισχύ, επαγγελματική ομάδα Ε&Α, εξαιρετικό εξοπλισμό κατασκευής και λιτή κατασκευή και είναι αφοσιωμένη στη δημιουργία προϊόντων υψηλής{13} ποιότητας για πελάτες.
Πώς λειτουργεί ένας δορυφορικός εισαγωγέας ισχύος;
Το Satellite Power Inserter είναι συνδεδεμένο εν σειρά μεταξύ του δορυφορικού δέκτη και του δορυφορικού πιάτου. Λαμβάνει ισχύ από τον δορυφορικό δέκτη μέσω του ομοαξονικού καλωδίου και στη συνέχεια στέλνει αυτήν την ισχύ στο LNB μέσω του ίδιου καλωδίου. Αυτή η ισχύς είναι απαραίτητη για το LNB για την ενίσχυση και τη μετατροπή των λαμβανόμενων δορυφορικών σημάτων σε μια χρησιμοποιήσιμη μορφή για τον δέκτη.
Ποιος είναι ο σκοπός ενός δορυφορικού εισαγωγέα ισχύος;
Ο πρωταρχικός σκοπός ενός δορυφορικού εισαγωγέα ισχύος είναι να παρέχει ισχύ στο LNB, το οποίο είναι απαραίτητο για τη λειτουργία του. Χωρίς την ισχύ που παρέχεται από τον εισαγωγέα, το LNB δεν θα μπορούσε να ενισχύσει τα ασθενή σήματα που λαμβάνονται από το δορυφορικό πιάτο.
Πώς μπορώ να εγκαταστήσω έναν δορυφορικό εισαγωγέα ισχύος;
Η εγκατάσταση ενός δορυφορικού εισαγωγέα ισχύος είναι συνήθως απλή. Αρχικά, αποσυνδέστε το ομοαξονικό καλώδιο από τον δορυφορικό δέκτη. Στη συνέχεια, συνδέστε το ένα άκρο του ομοαξονικού καλωδίου στη θύρα εισόδου του εισαγωγέα και το άλλο άκρο στη θύρα εξόδου του εισαγωγέα με την ένδειξη "to LNB" ή παρόμοια. Τέλος, συνδέστε το τροφοδοτικό του τροφοδοτικού σε μια πρίζα και βεβαιωθείτε ότι το τροφοδοτικό τροφοδοτείται με ρεύμα.
FAQ
Ε: Μπορώ να χρησιμοποιήσω οποιοδήποτε δορυφορικό εισαγωγέα ισχύος με το δορυφορικό μου σύστημα;
Α: Είναι απαραίτητο να χρησιμοποιείτε έναν δορυφορικό εισαγωγέα ισχύος που είναι συμβατός με το δορυφορικό σας σύστημα και το LNB. Βεβαιωθείτε ότι ο εισαγωγέας παρέχει τη σωστή τάση και ρεύμα που απαιτούνται από το LNB σας, καθώς η χρήση μη συμβατού εισαγωγέα μπορεί να καταστρέψει το LNB ή να οδηγήσει σε κακή ποιότητα σήματος.
Ε: Μπορεί ένας δορυφορικός εισαγωγέας ισχύος να χρησιμοποιηθεί σε εξωτερικούς χώρους;
Α: Ενώ οι δορυφορικοί εισαγωγείς ισχύος είναι συνήθως σχεδιασμένοι για εσωτερική χρήση, υπάρχουν διαθέσιμα μοντέλα ανθεκτικά στις καιρικές συνθήκες που μπορούν να χρησιμοποιηθούν σε εξωτερικούς χώρους. Εάν πρέπει να εγκαταστήσετε τον εισαγωγέα σε εξωτερικούς χώρους, βεβαιωθείτε ότι χρησιμοποιείτε ένα περίβλημα ή κάλυμμα αδιάβροχο για να το προστατεύσετε από τα στοιχεία και να αποτρέψετε τη ζημιά από το νερό.
Ε: Πού μπορώ να αγοράσω έναν δορυφορικό εισαγωγέα ισχύος;
Α: Οι δορυφορικοί εισαγωγείς ισχύος είναι διαθέσιμοι για αγορά από διάφορους λιανοπωλητές ηλεκτρονικών ειδών, ηλεκτρονικά καταστήματα και προμηθευτές δορυφορικού εξοπλισμού. Βεβαιωθείτε ότι έχετε επιλέξει έναν αξιόπιστο πωλητή και βεβαιωθείτε ότι η διάταξη εισαγωγής είναι συμβατή με το δορυφορικό σας σύστημα πριν κάνετε μια αγορά.
