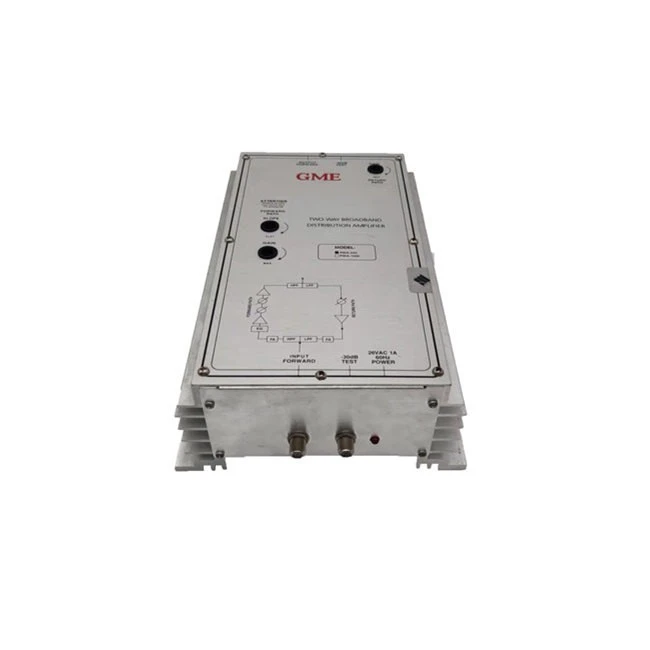

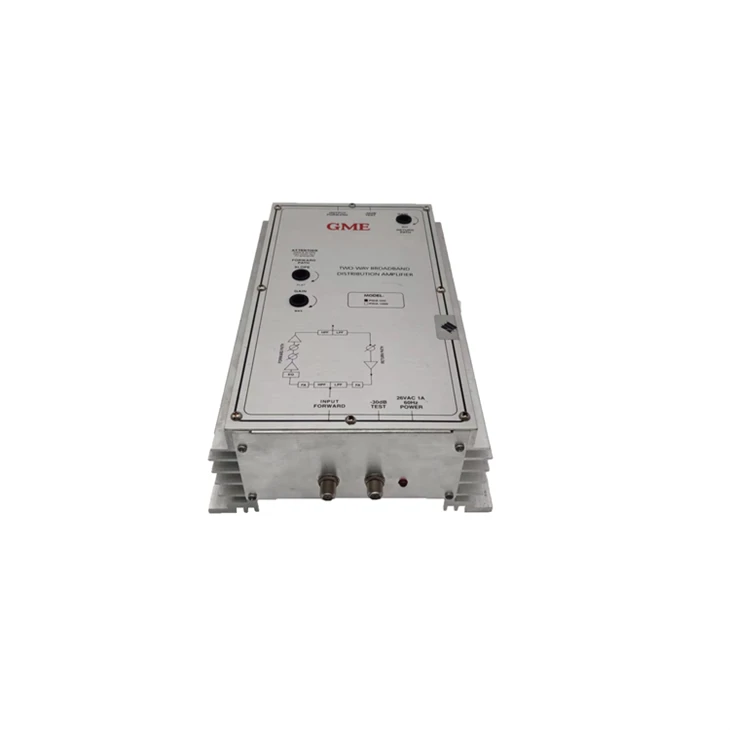

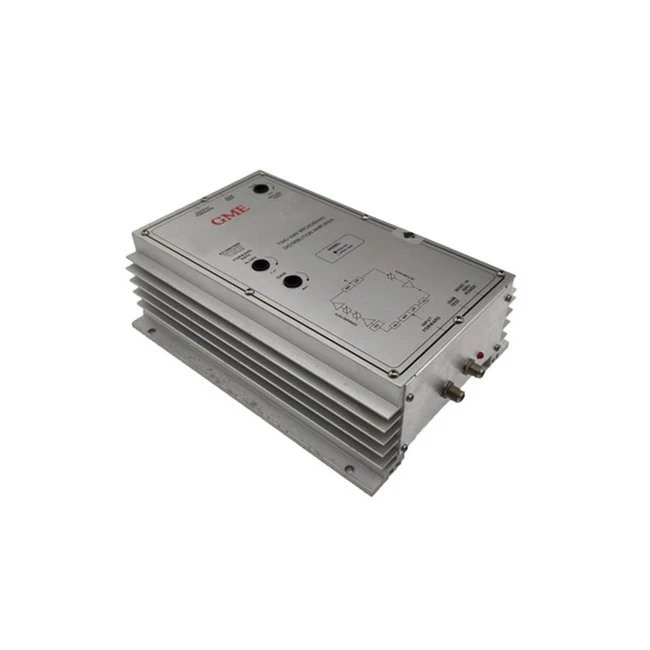

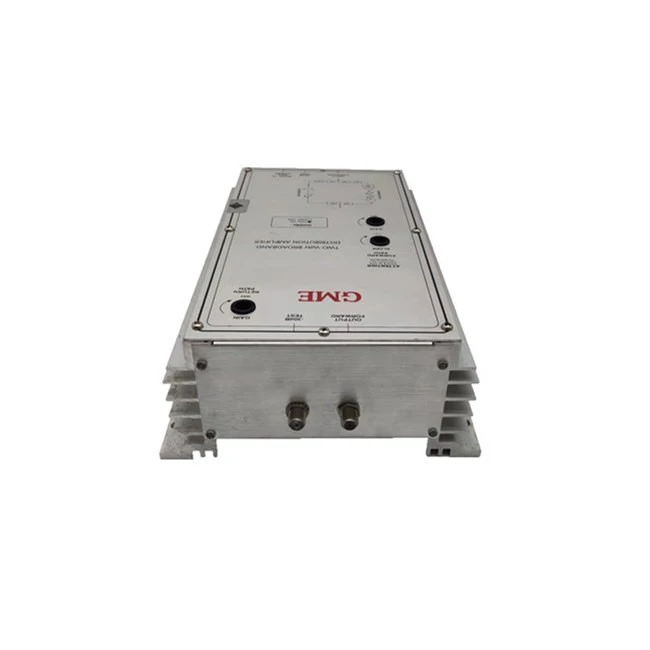

Περιγραφή

Ο Bi Directional Push Pull Distribution Amplifier είναι ενισχυτές εσωτερικής διανομής επαγγελματικής ποιότητας, αμφίδρομης ευρυζωνικότητας. Αυτοί οι ενισχυτές είναι ιδανικοί για συστήματα διανομής ραδιοσυχνοτήτων πολλαπλών καναλιών-. Η πηγή εισόδου είναι "πτώση καλωδίου" ή η έξοδος κεφαλής MATV/SMATV/CATV.

Διπλή ώθηση-τραβήγματος υβριδικών μονάδων για διατήρηση καλής C/N όταν χρησιμοποιείται έλεγχος απολαβής και έλεγχος κλίσης.
Παθητική και ενεργητική διαδρομή επιστροφής.
Ενσωματωμένα-Σε θύρες ελέγχου μεταβλητής απολαβής και κλίσης και δοκιμής εξόδου.
Μεταβατική προστασία γραμμής.

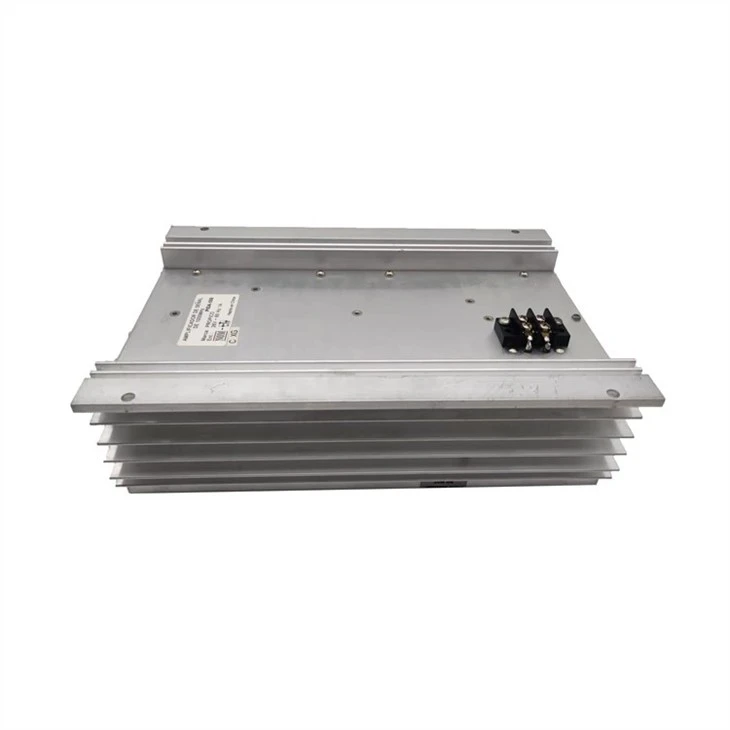

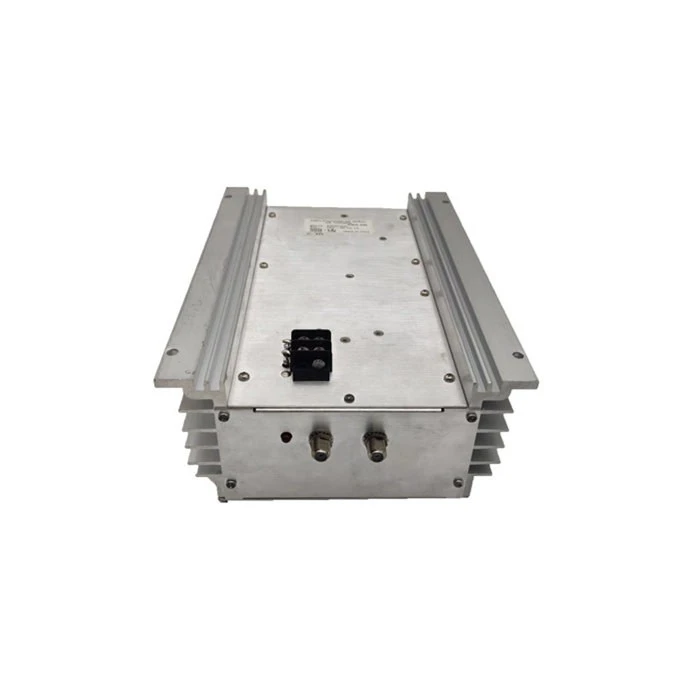

Σασί αλουμινίου για εξαιρετική απαγωγή θερμότητας.
Κατάλληλο για εκκίνηση σήματος κεφαλής CATV/MATV/SMATV ή ενίσχυση στάθμης σήματος στη διανομή σήματος.
Διαθέσιμο εύρος συχνοτήτων: 550 MHz, 860MHz, 1000 MHz.

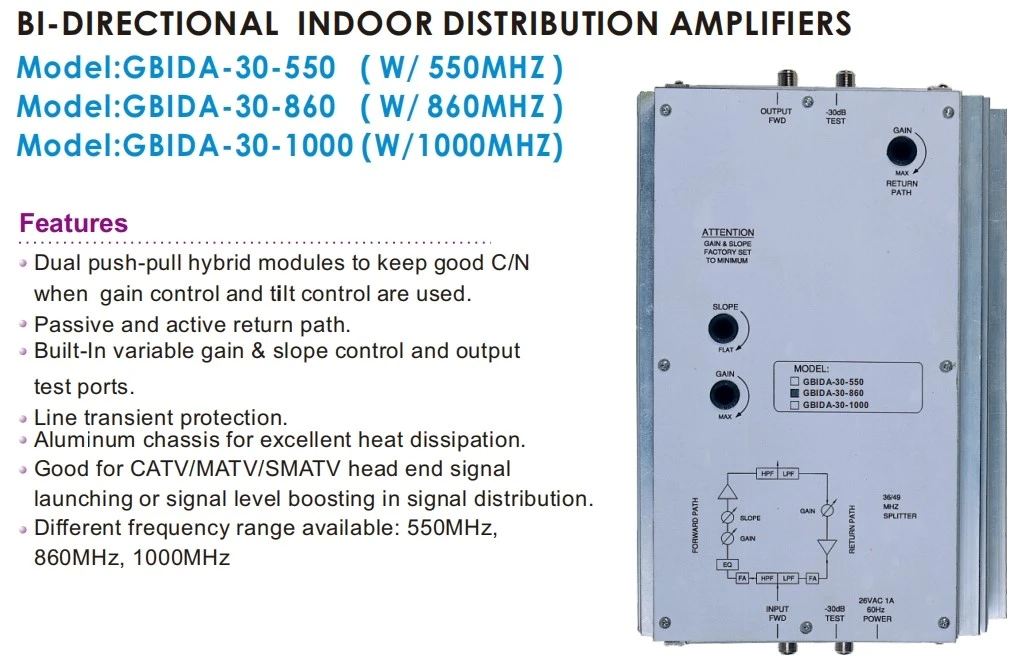

CATV Line Amplifier

Προσδιορισμός

Αριθμός μοντέλου: GDAMP-017 (GBIDA-30-550)
Μοντέλο Προσδιορισμός	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Ενσωματωμένη Ενεργή Διαδρομή Επιστροφής	Μονάδες
Εύρος συχνότητας:	490-550	49-860	49-1000	5-36	MHz
Ομαλότητα:	±0.5	±0.75	±0.75	±0,5 αναφ. Σε κλίση 1dB	dB
Φόρτωση καναλιού:	77	129	150	3
Κέρδος:	32	32	32	18	dB
Επίπεδο εξόδου:	46	44	40	40	dBmV
Σχήμα θορύβου (α):	7	8.5	8.5	6	dB
Εύρος ελέγχου απόκτησης:	10	10	10	15	dB
Εύρος ελέγχου κλίσης:	8	8	8	ΝΑ	dB
Επίπεδο θύρας δοκιμής:	-30,±2	-30,±2	-30,±2		dB
Σύνθετη δεύτερη παραγγελία-CSO (β):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Cross Modulation-XMOD (b):	-60	-48	-54	-60	dB
Διαμόρφωση βουητού:	-70	-70	-70	-65	dB
Αντίσταση-Όλες οι θύρες:	75	75	75	75	Ω
Απώλεια επιστροφής
Εισαγωγή:	12	12	12	15	dB
Παραγωγή:	15	15	15	15	dB
Θερμοκρασία λειτουργίας:	-20 έως+60	-20 έως+60	-20 έως+60		βαθμός
Τροφοδοτικό Απαιτ.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	Αμπέραζ
Μέγεθος (ΜxΠxΥ) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Βάρος αποστολής: κιλά	2.85	2.85	2.85	-	κιλά
Αριθμός Υβριδίων:	2	2	2	-
Υβριδική τεχνολογία:	Σπρώξτε-Τραβήξτε	Σπρώξτε-Τραβήξτε	Σπρώξτε-Τραβήξτε	-
