Περιγραφή

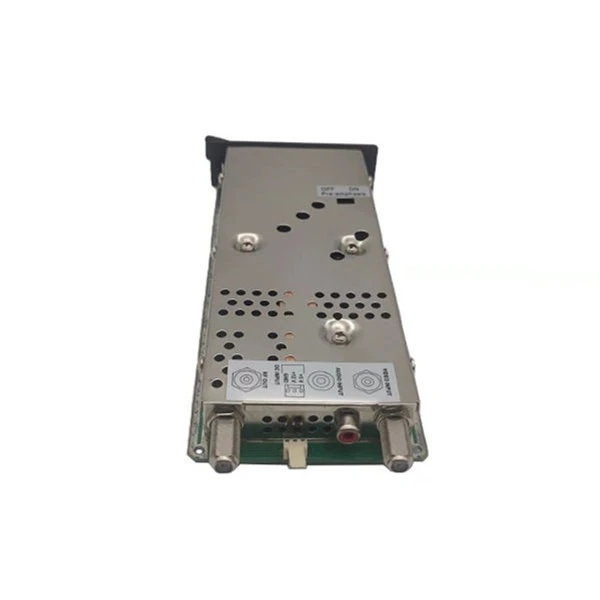

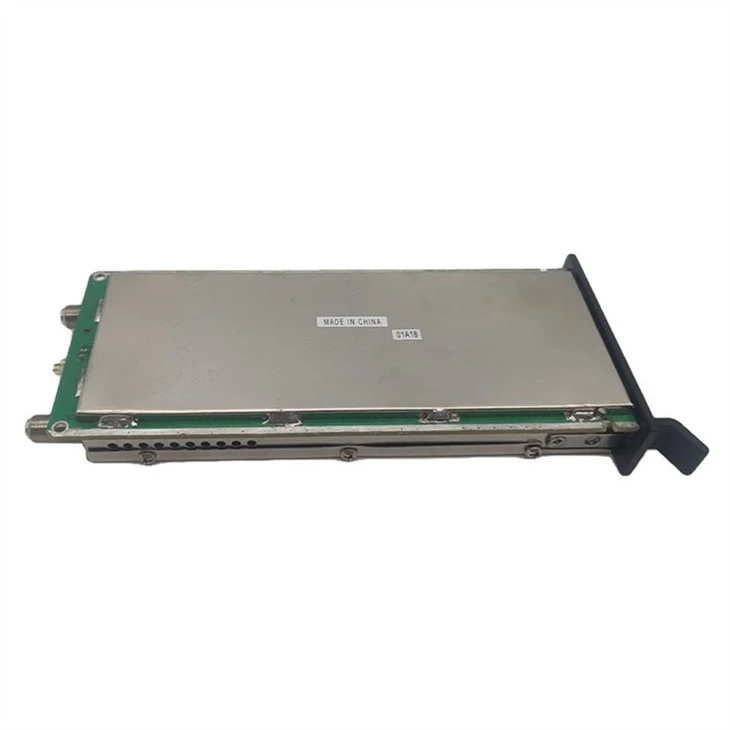

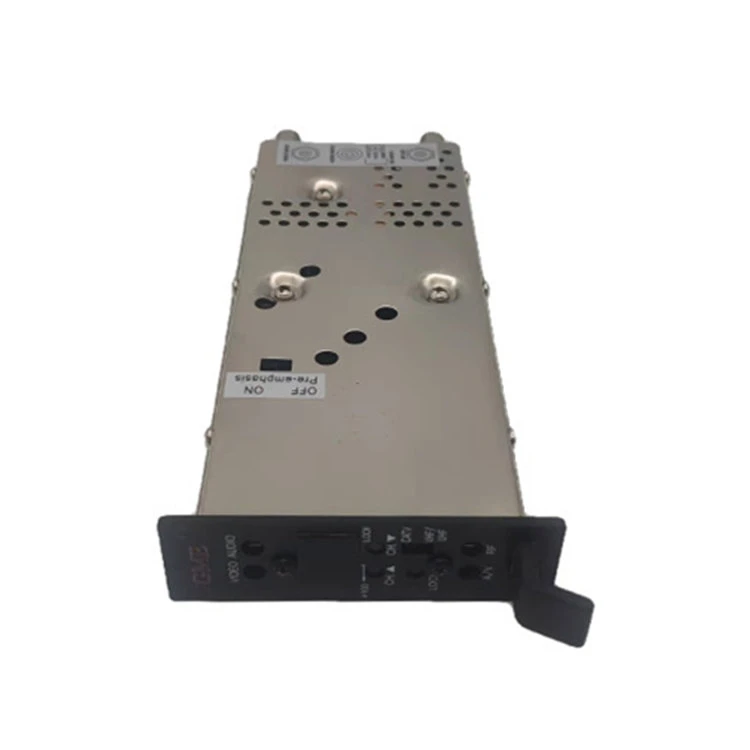

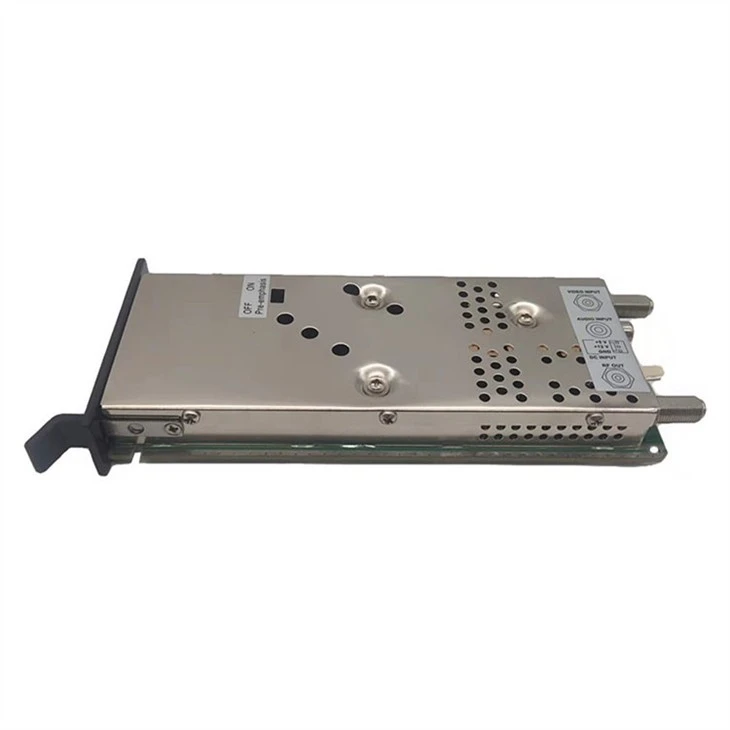

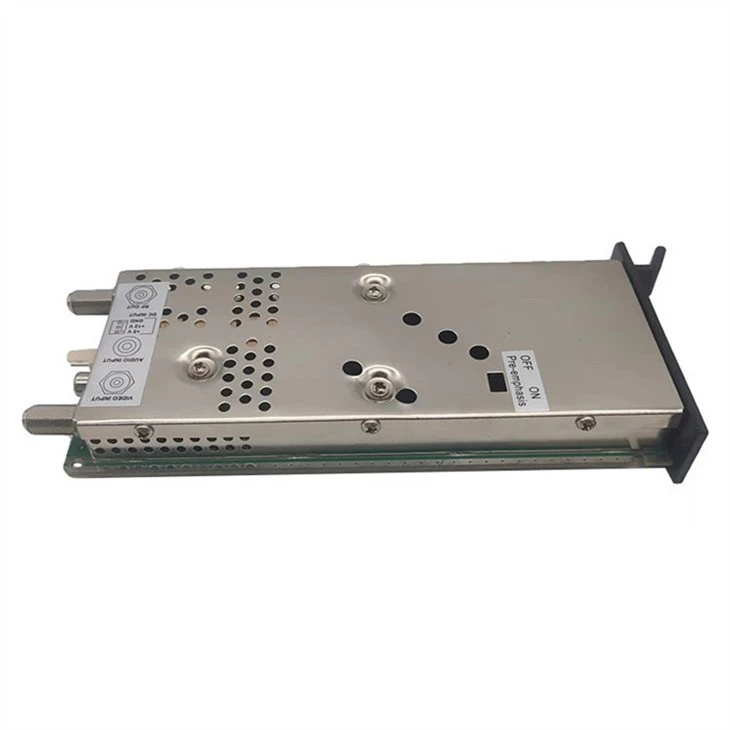

Modular Agile διαμορφωτής τηλεοπτικού καναλιού MATCM-45 είναι μια ποιότητα αναμετάδοσης ελεγχόμενη από μικροεπεξεργαστή, με σύνθεση βρόχου κλειδώματος φάσης, ευέλικτη συχνότητα διαμορφωτή τηλεόρασης CATV/TV. Η διπλή μετατροπή και το ανώτερο φιλτράρισμα SAW παρέχουν συμβατότητα γειτονικών καναλιών και ψευδή ελεύθερη έξοδο. Το MATCM-45 παρέχει στάθμη εξόδου 45dB από 50 έως 864MHz, συμπεριλαμβανομένων συχνοτήτων CATV και τηλεόρασης. Η διαμόρφωση καναλιού μπορεί να αλλάξει με τα κουμπιά πάνω/κάτω που βρίσκονται στον μπροστινό πίνακα.
- Διπλή ετερόδυνη μετατροπή
- 45dBmV ελάχιστο @50-864MHz
- Αυτόματο φίλτρο διαχωρισμού ζώνης για ανώτερη αναλογία φορέα προς θόρυβο
- SAW φιλτραρισμένο
- Υποστηρίζει λειτουργία τηλεόρασης, CATV, συχνότητας και κλειδώματος
- Μετατόπιση συχνότητας FCC με αυτόματη ρύθμιση
- Προ{0}}διακόπτης απώλειας έμφασης προσβάσιμος από το πλαϊνό πλαίσιο για την εισαγωγή σύνθετου στερεοφωνικού σήματος BTSC.
Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|||
|
Αριθμός μοντέλου: GDM-007 (MATCM-45) |
|||
|
ΕΙΔΟΣ |
ΤΥΠΙΚΟΣ |
QCLIMIT |
ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ |
|
RF OUT |
|||
|
Εύρος Συχνοτήτων |
|
|
54 - 864 MHz |
|
Μετατοπίσεις συχνότητας FCC |
|
Αυτόματο |
+12.5KHz, +25KHz ή Κανένα όπως απαιτείται για κάθε κανάλι +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Κανάλια εξόδου |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Επίπεδο εξόδου |
|
+45 dBmV Ελάχ. |
|
|
Έλεγχος επιπέδου εξόδου |
|
>10 dB |
|
|
Αντίσταση εξόδου |
|
75 Ωμ |
|
|
Συχνότητα φορέα εικόνας |
|
65 KHz |
|
|
Inter - Συχνότητα φορέα |
|
65 KHz |
|
|
Αναλογία Φορέα P/S |
|
-11 - -30dB Ελάχ. |
|
|
Παρακείμενος ρυθμός καναλιού (-4,5 MHz) |
|
-60 dB Ελάχ. |
Πάνω από το εύρος ελέγχου απολαβής |
|
Επιπεδότητα ζώνης πρόσβασης |
|
61,5 dB Φ/Β Μέγ. |
|
|
Ψευδής- |
|
|
@Output Level Set 45dBmV |
|
Στη Μπάντα |
|
-60 dB Ελάχ. |
Αναλογία A/V @-15dBc |
|
Εκτός Μπάντας |
|
-58 dB Ελάχ. |
@ 54 - 864 MHz |
|
Επιλεκτικότητα καναλιού |
|
|
Αναλογία A/V @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Ελάχ. |
|
|
Fv - 3.58MHz |
|
55 dB Ελάχ. |
|
|
Fv - 2.42MHz |
|
55 dB Ελάχ. |
|
|
Fv - 1.50MHz |
|
55 dB Ελάχ. |
|
|
Fv- 1.25MHz |
|
30 dB Ελάχ. |
|
|
Διαμόρφωση παραμόρφωσης |
|
57 dBc Ελάχ. |
Οπτικός φορέας @45dBmV |
|
3 Τόνος 920 Beat |
|
|
Φορέας ακουστικών @-15dBc Fa +3.58MHz @-17dBc |
|
Υπολειμματικά FM |
<2 KHz |
|
Απόκλιση κορυφής @10KHz εύρος |
|
CARRIER / ΘΟΡΥΒΟΣ |
|
60dB Ελάχ. |
|
|
Απώλεια απόδοσης εξόδου |
|
-3 dB Ελάχ. |
@54 - 864MHz |
|
ΣΕ ΘΕΜΑ |
|||
|
ΒΙΝΤΕΟ |
|
|
|
|
Αντίσταση εισόδου βίντεο |
|
75 ohm |
|
|
Μέγιστο βάθος διαμόρφωσης βίντεο |
|
87,5 % Ελάχ. |
Επίπεδο εισόδου 0,8Vp-σελ |
|
Είσοδος βίντεο @87,5% Διαμόρφωση |
|
1+0.4 , -0,3 Vp-p |
|
|
Καθυστέρηση C/L |
|
0±50 nsec |
Διαμόρφωση βίντεο 87,5%, Δοκιμαστικό σήμα με TSG95 NTSC NTC7 cmpst. |
|
Διαφορική Dhase |
|
Μικρότερο ή ίσο με 5 μοίρες |
Δοκιμαστικό σήμα με TSG95 NTSC NTC7 cmpst. |
|
Απώλεια επιστροφής εισόδου βίντεο |
|
-18 dB Ελάχ. |
Στα 4,2 MHz |
|
AUDIO |
|
|
|
|
Αντίσταση εισόδου ήχου |
|
10 Kohm |
Ανισορροπία |
|
Απόκλιση ήχου |
|
260mV RMS Μέγ. |
@±25KHz PK iv/800Hz τόνος |
|
Ηχητική προ-έμφαση |
|
75 u Sec |
Επιλέχθηκε ο διακόπτης OFF/OFF |
|
ΓΕΝΙΚΟΣ |
|||
|
Τύπος υποδοχής: VIDEO IN/RF OUT |
|
ΤΥΠΟΣ F |
|
|
Τύπος υποδοχής: AUDIO IN |
|
ΤΥΠΟΣ RCA |
|
|
DC Power Inpu-t |
|
|
|
|
+12V / 280 mA |
|
±0,2 VDC |
|
|
+5V / 400 mA |
|
±0,2 VDC |
|
|
Θερμοκρασία λειτουργίας |
|
|
@ O βαθμός Σε +50 βαθμό |
|
Μέγεθος |
|
|
Π(2,5 εκ.) * Υ (8,9 εκ.) * Β (21,5) |
|
Βάρος |
|
|
0,38 κιλά |
