Περιγραφή
Το CT-SAW860 είναι ένας εντελώς στερεός-διαμορφωτής ήχου/εικόνας που παρέχει μια διαμορφωμένη έξοδο φέροντος βίντεο και ακουστικής ραδιοσυχνότητας σε ένα σταθερό κανάλι από 54 MHz έως 860MHz.
Το SAW Filtered Audio Video Modulator δέχεται τυπική πολικότητα βίντεο σε επίπεδο 0,7-2,5 Vp-p από πηγές βίντεο όπως δορυφορικό δέκτη, αποδιαμορφωτή, τηλεοπτική κάμερα, DVD player ή μαγνητόφωνο.

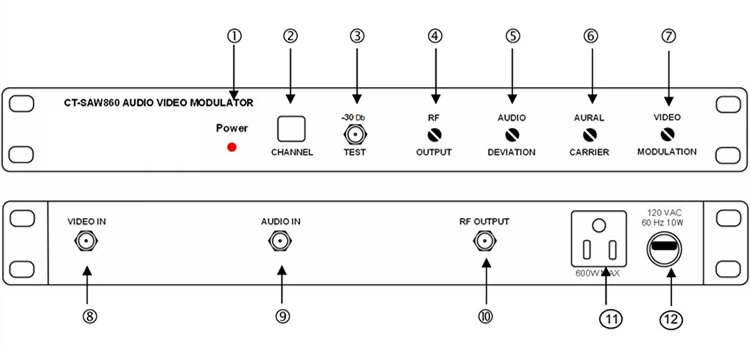

Η μονάδα παρέχει υψηλής ποιότητας σήματα βίντεο, χρώματος και ήχου σε οποιοδήποτε αχρησιμοποίητο κανάλι εντός συστήματος κλειστού κυκλώματος MATV, SMATV ή CATV. Για εύκολη λειτουργία, όλα τα χειριστήρια στάθμης βρίσκονται στον μπροστινό πίνακα.
Προσδιορισμός
|
Τόπος προέλευσης: Γκουανγκντόνγκ, Κίνα |
|
|
Αριθμός μοντέλου: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Κανάλια εξόδου |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Επίπεδο εξόδου |
+55 dBmV (ελάχιστο) |
|
3. Εύρος επιπέδου εξόδου |
13 dB |
|
4. A/V Carrio Ratio |
-7dB έως -22dB |
|
5. Ψευδής Έξοδος |
-60 dB κάτω από το φορέα βίντεο (αναλογία φορέα @A/V -15 dB, επίπεδο εξόδου: +55dBmV) |
|
6. Ακρίβεια/Σταθερότητα Συχνότητας |
±5 KHz |
|
7. Αντίσταση εξόδου |
75 Ωμ |
|
8. Απώλεια απόδοσης εξόδου |
9 dB |
|
ΒΙΝΤΕΟ |
|
|
1. Επίπεδο εισόδου βίντεο |
0,7 Vp-p ελάχιστο @87,5% Διαμόρφωση |
|
2. Διαφορικό κέρδος |
<5% (10 to 90% APL) |
|
3. Διαφορική Φάση |
<5˚ (10 to 90% APL) |
|
4. Βόμβος και Θόρυβος |
-60 dB @87,5% Διαμόρφωση |
|
5. Αναλογία οπτικού φορέα προς θόρυβο |
60 dB @4 MHz BW |
|
6. Απόκριση συχνότητας |
±1,7 dB (30 Hz έως 4,2 MHz) |
|
AUDIO |
|
|
1. Επίπεδο εισόδου |
0,8 Vp-p για Απόκλιση ±25 KHz |
|
2. Αντίσταση εισόδου |
600 Ohm Μη ισορροπημένη |
|
3. Προ-Έμφαση |
75 μSec |
|
ΓΕΝΙΚΟΣ |
|
|
1. Εύρος εισόδου ισχύος |
120 VAC, 60 Hz |
|
2. Θερμοκρασία λειτουργίας |
32 ˚F ~ 122 ˚F |
|
3. Συνδετήρες |
Όλα τύπου "F". |
|
ΜΗΧΑΝΙΚΟΣ |
|
|
1. Διαστάσεις |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Βάρος |
4,3 λίβρες |

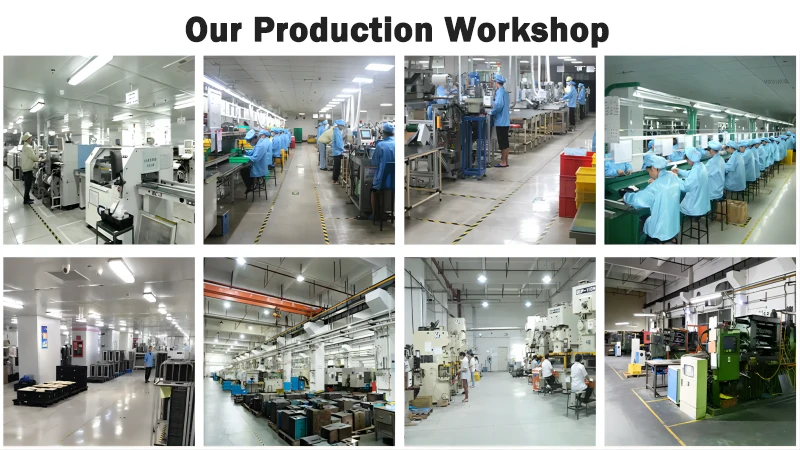

Η Goodmind Electronics (Shenzhen) Co., Ltd. ιδρύθηκε το 1992 με εγγεγραμμένο κεφάλαιο 18 εκατομμύρια δολάρια ΗΠΑ. Το δικό της εργοστάσιο βρίσκεται στο Shenzhen και έχει περισσότερους από 1000 υπαλλήλους. Είναι μια επιχείρηση υψηλής-τεχνολογίας που ενσωματώνει Ε&Α, παραγωγή, πωλήσεις και υπηρεσίες. Η εταιρεία ειδικεύεται στην επαγγελματική εταιρεία κατασκευής κεραιών / δικτυακής επικοινωνίας / Bluetooth / αξεσουάρ AV / Smart Home / Αξεσουάρ αυτοκινήτου. Το εργοστάσιο είναι καθετοποιημένο. Το εργοστάσιο διαθέτει πλαστική επεξεργασία, σφράγιση μετάλλων, χύτευση ψευδαργύρου, SMT, DIP και κέντρο συναρμολόγησης. Η εταιρεία διαθέτει ισχυρή οικονομική ισχύ, επαγγελματική ομάδα Ε&Α, εξαιρετικό εξοπλισμό κατασκευής και λιτή κατασκευή και είναι αφοσιωμένη στη δημιουργία προϊόντων υψηλής ποιότητας{13} για πελάτες.
Τι είναι ένας διαμορφωτής ήχου βίντεο με φίλτρο SAW;
Ο SAW Filtered Audio Video Modulator είναι μια συσκευή που χρησιμοποιείται συνήθως σε αναλογικά τηλεοπτικά συστήματα για τη μετάδοση σημάτων ήχου και εικόνας. Χρησιμοποιεί ένα φίλτρο Surface Acoustic Wave (SAW) για να διαμορφώνει και να φιλτράρει με ακρίβεια το διαμορφωμένο σήμα, διασφαλίζοντας τη συμμόρφωση με συγκεκριμένα πρότυπα συχνότητας και μειώνοντας τις παρεμβολές.
Πώς λειτουργεί ένα φίλτρο SAW σε αυτό το πλαίσιο;
Το φίλτρο Surface Acoustic Wave (SAW) είναι μια συσκευή ακουστικών κυμάτων που φιλτράρει και επεξεργάζεται ηλεκτρονικά σήματα σε ραδιοσυχνότητες. Σε αυτόν τον διαμορφωτή, βοηθά στη βελτίωση των χαρακτηριστικών συχνότητας του σήματος ήχου-βίντεο, διασφαλίζοντας ότι παραμένει εντός του καθορισμένου φάσματος συχνοτήτων και ελαχιστοποιώντας τις παρεμβολές.
Ποιος είναι ο σκοπός ενός φίλτρου SAW σε έναν διαμορφωτή ήχου βίντεο;
Το φίλτρο SAW στον διαμορφωτή χρησιμεύει για τη διαμόρφωση και το φιλτράρισμα του διαμορφωμένου σήματος. Βοηθά στην τήρηση συγκεκριμένων προτύπων συχνότητας, στην αποφυγή παρεμβολών σε γειτονικά κανάλια και στη βελτίωση της συνολικής ποιότητας του μεταδιδόμενου σήματος ήχου-βίντεο.
SAW Filtered Audio Video Modulator
Ο διαμορφωτής ήχου βίντεο με φίλτρο SAW (Surface Acoustic Wave) είναι μια συσκευή που χρησιμοποιείται σε αναλογικά τηλεοπτικά συστήματα για τη μετάδοση σημάτων ήχου και βίντεο. Ενσωματώνει ένα φίλτρο SAW, το οποίο είναι μια συσκευή ακουστικών κυμάτων, για να διαμορφώνει και να φιλτράρει με ακρίβεια το διαμορφωμένο σήμα. Αυτό βοηθά στη διασφάλιση της συμμόρφωσης με συγκεκριμένα πρότυπα συχνότητας και μειώνει τις παρεμβολές.
Αυτός ο τύπος διαμορφωτή εξακολουθεί να σχετίζεται με τη μετάβαση στην ψηφιακή μετάδοση;
Με την ευρεία στροφή προς την ψηφιακή μετάδοση, οι παραδοσιακοί αναλογικοί διαμορφωτές ήχου-βίντεο με φίλτρα SAW γίνονται λιγότερο συνηθισμένοι. Τα συστήματα ψηφιακής μετάδοσης χρησιμοποιούν συχνά πιο προηγμένες τεχνικές διαμόρφωσης και κωδικοποίησης.
Πώς αντιμετωπίζει ο διαμορφωτής παρεμβολές από γειτονικά κανάλια;
Το φίλτρο SAW παίζει καθοριστικό ρόλο στη μείωση των παρεμβολών από γειτονικά κανάλια ή ανεπιθύμητων σημάτων. Εξασφαλίζει ότι το διαμορφωμένο σήμα παραμένει εντός του εκχωρημένου εύρους συχνοτήτων, ελαχιστοποιώντας τον κίνδυνο παρεμβολής.
FAQ
Ε: Μπορεί ένας SAW Filtered Audio Video Modulator να χειριστεί πολλά κανάλια;
Α: Ναι, ανάλογα με το σχεδιασμό και τις προδιαγραφές του, ένας διαμορφωτής μπορεί να χειριστεί πολλά κανάλια. Είναι σημαντικό να ελέγξετε τις δυνατότητες της συσκευής και να διασφαλίσετε τη συμμόρφωση με τα τοπικά πρότυπα εκπομπής.
Ε: Πώς μπορώ να διασφαλίσω τη συμβατότητα με τα περιφερειακά πρότυπα εκπομπής;
Α: Είναι απαραίτητο να συμβουλευτείτε τους κατασκευαστές ή τους προμηθευτές για να διασφαλίσετε ότι το SAW Filtered Audio Video Modulator συμμορφώνεται με τα συγκεκριμένα πρότυπα και κανονισμούς εκπομπής στην περιοχή σας.
Ε: Υπάρχει συνεχής υποστήριξη για συντήρηση και αναβαθμίσεις αυτού του τύπου εξοπλισμού;
Α: Καθώς τα συστήματα αναλογικής μετάδοσης καταργούνται σταδιακά, η υποστήριξη για τη συντήρηση και τις αναβαθμίσεις των παραδοσιακών αναλογικών διαμορφωτών ενδέχεται να περιοριστεί. Εξετάστε το ενδεχόμενο μετάβασης σε ψηφιακές λύσεις για-μακροπρόθεσμη βιωσιμότητα.
