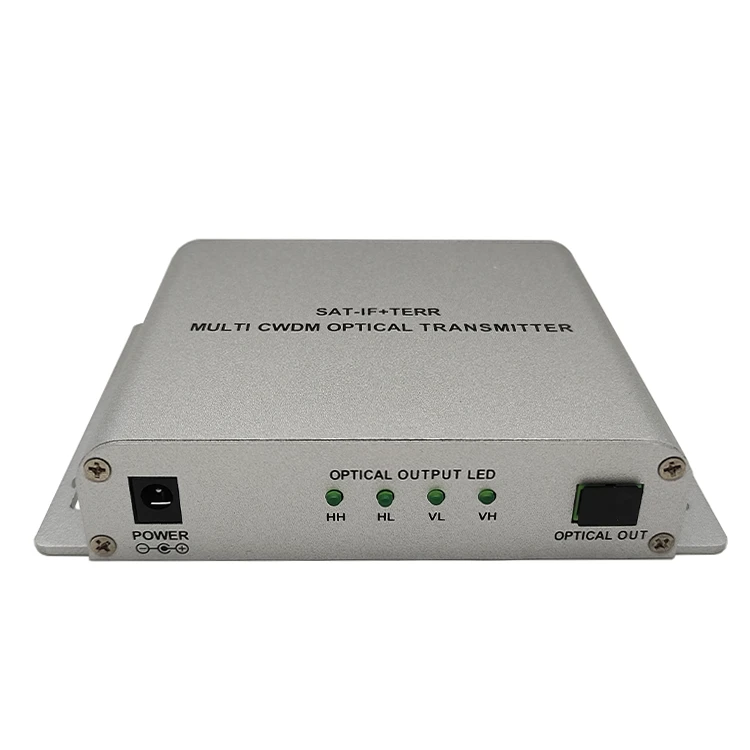

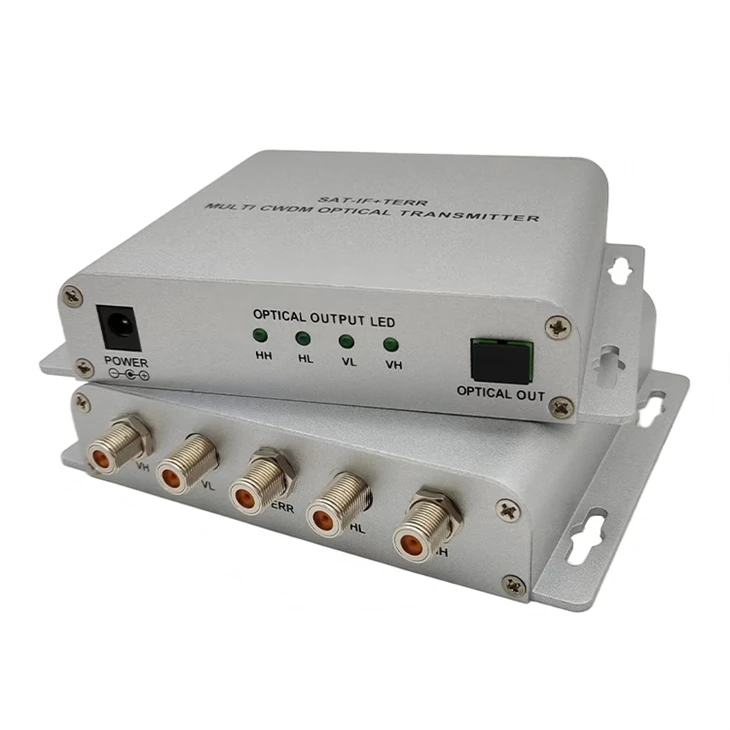

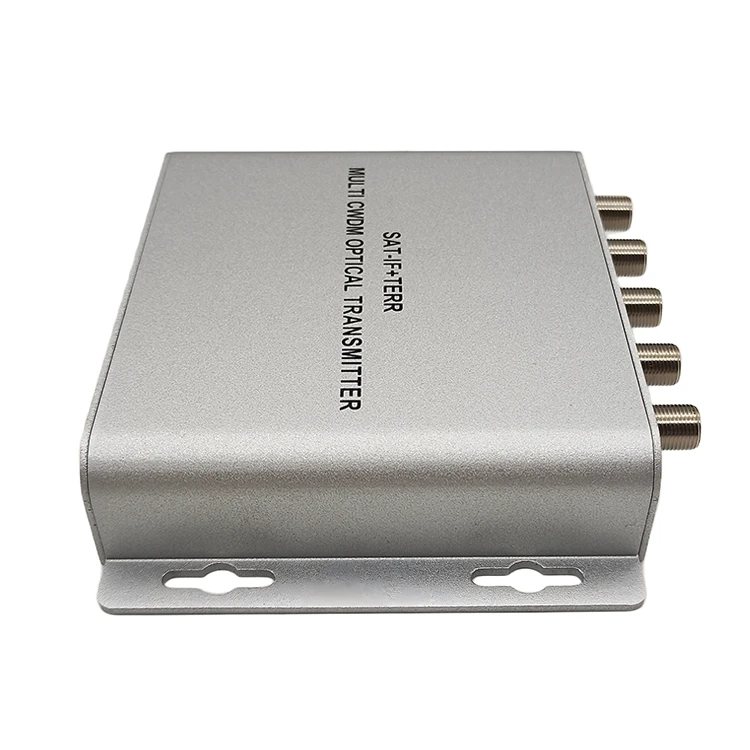

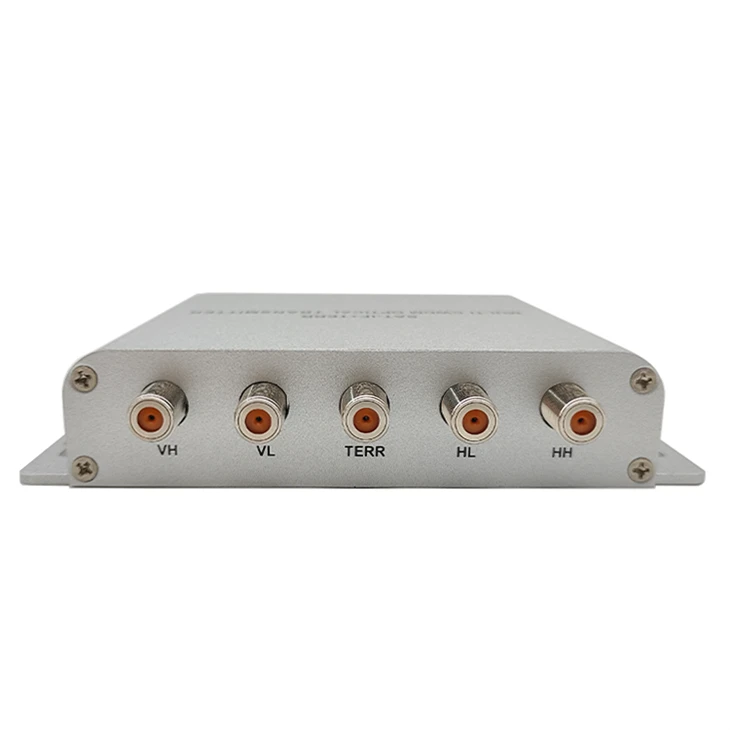

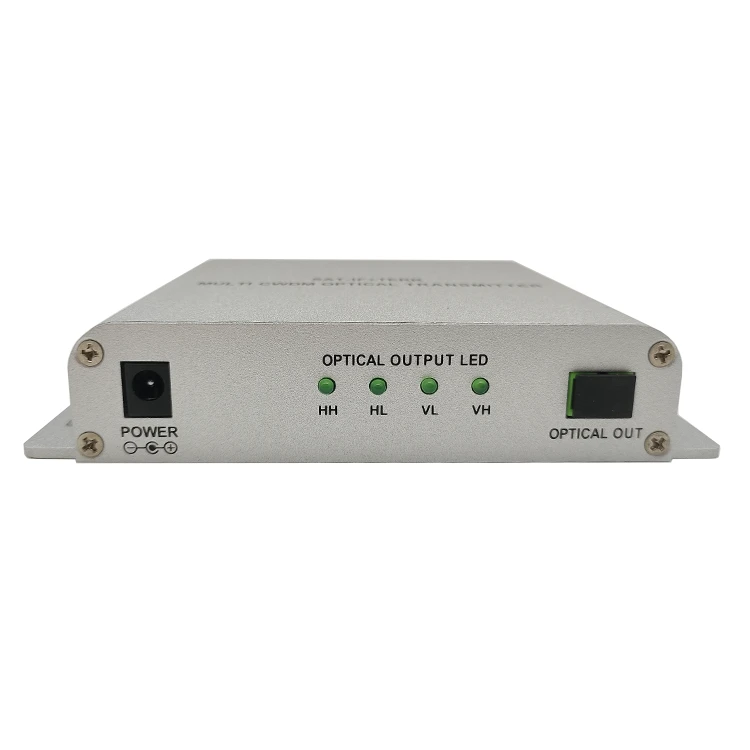

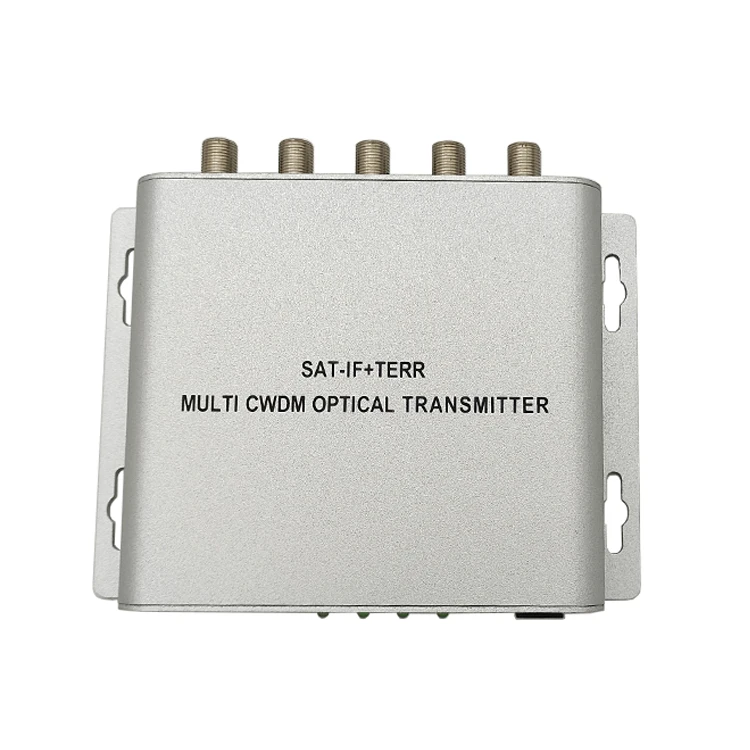

Ο οπτικός πομπός SAT-IF+TERR MULTI CWDM υποστηρίζει ενδιάμεση συχνότητα δορυφόρου πολλαπλών καναλιών και είσοδο σήματος ραδιοσυχνοτήτων επίγειας τηλεόρασης, υιοθετεί τεχνολογία πολυπλεξίας διαίρεσης χονδροειδούς μήκους κύματος για τη μετατροπή σύνθετων σημάτων ραδιοσυχνοτήτων σε συγκεκριμένα-οπτικά σήματα μεγάλου μήκους κύματος{4}{5}, πραγματοποίηση υψηλής πιστότητας οπτική μετάδοση τηλεοπτικού σήματος εξοικονόμησης ινών-.
Χαρακτηριστικά
- Σχεδιασμένο για δορυφορικό οπτικό σύστημα
- Ευρύ φάσμα συχνοτήτων λειτουργίας: 47-2150 MHz
SAT-IF : 950MHz~2150MHz
CATV: 47MHz~860MHz
- Εξαιρετική γραμμικότητα και επιπεδότητα
- Χρησιμοποιώντας 1-πυρήνα ίνα μονής λειτουργίας υψηλής απώλειας απόδοσης
- Χρήση ενεργών συσκευών ενισχυτή GaAs
- Τεχνολογία εξαιρετικά χαμηλού θορύβου
- Δημιουργία-σε CWDM, χρησιμοποιώντας ομοαξονικό λέιζερ μικρής συσκευασίας DFB
- Έξοδοι 13/18V,0/22KHz για λειτουργία LNB
- Κατανομή έως και 32 οπτικών κόμβων
Προσδιορισμός
|
Οπτική παράμετρος |
TERR+SAT-Παράμετρος IF |
||
|
Απώλεια Οπτικής Επιστροφής |
Μεγαλύτερο ή ίσο με 45 |
Εύρος Συχνοτήτων |
47~2150MHz |
|
Οπτική ισχύς εξόδου |
4x+3dBm |
Ομαλότητα |
±1.5 |
|
Οπτικός σύνδεσμος |
SC/APC |
Επίπεδο εξόδου (AGC) |
Μεγαλύτερο ή ίσο με 80±5@TERR Μεγαλύτερο ή ίσο με 78±10@SAT-ΑΝ |
|
Οπτικό μήκος κύματος εξόδου (nm) |
1510-1570 |
C/R |
Μεγαλύτερο ή ίσο με 52 |
|
Άλλη παράμετρος |
CSO |
Μεγαλύτερο ή ίσο με 65 |
|
|
Υποδοχή RF |
Γ-θηλυκό |
CTB |
Μεγαλύτερο ή ίσο με 62 |
|
Τροφοδοτικό |
DC-24V |
Απώλεια επιστροφής |
Μεγαλύτερο ή ίσο με 12 |
|
Κατανάλωση ρεύματος (W) |
<6 |
Ακρίβεια 22 KHz |
22±4 |
|
Διαστάσεις (mm) |
143x110x28.8 |
Τροφοδοτικό LNB |
13/18 |
