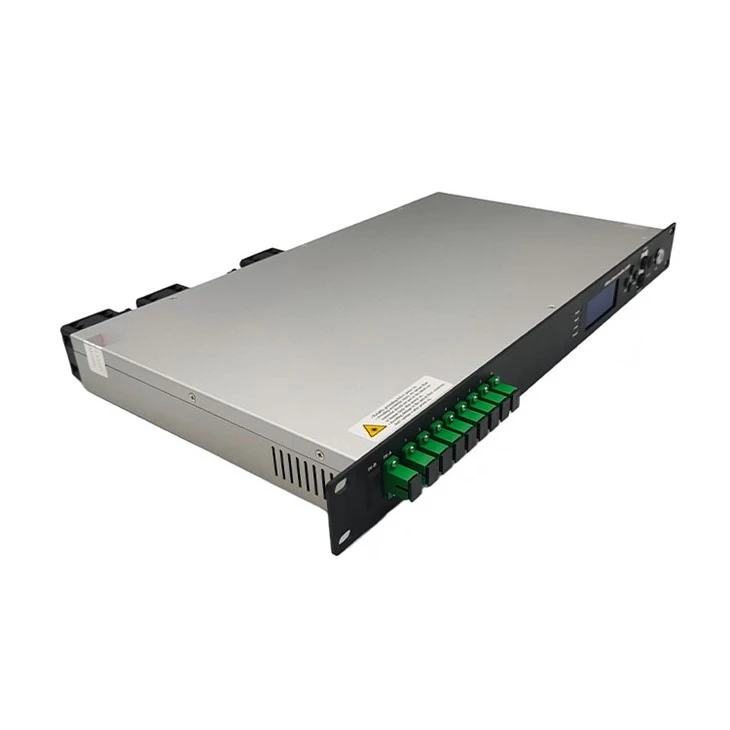

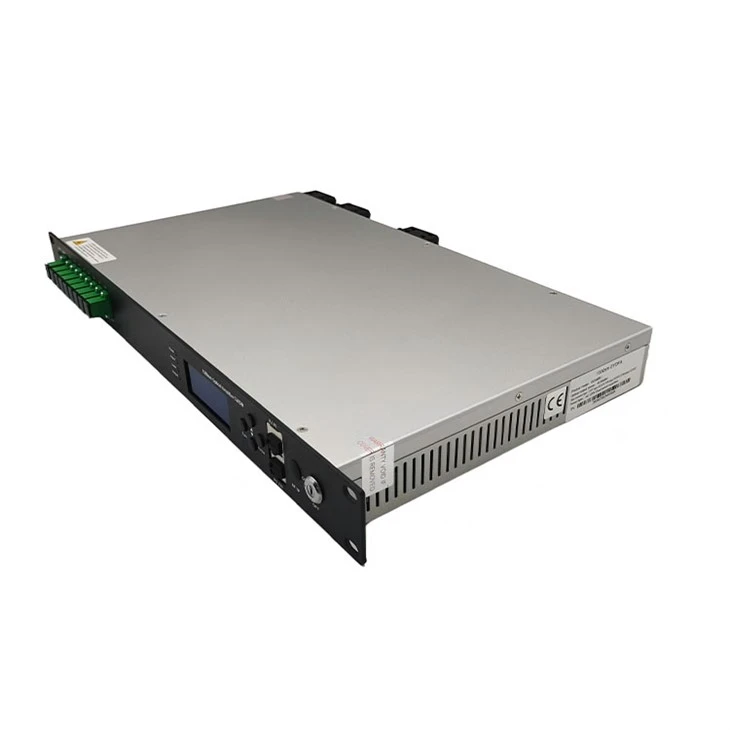

Οπτικός ενισχυτής υψηλής-ισχύς

Είδος

Μονάδα

Παράμετροι τεχνικής

Παρατήρηση

Λειτουργικό εύρος ζώνης

nm

1545 - 1565

Εύρος ισχύος οπτικής εισόδου

dBm

-5-+10

Μέγιστη οπτική ισχύς εξόδου

dBm

36

Σταθερότητα ισχύος εξόδου

dBm

±0.5

Φιγούρα θορύβου

dB

Μικρότερο ή ίσο με 6,0

Ισχύς οπτικής εισόδου 0dBm

Απώλεια επιστροφής

Εισαγωγή

dB

Μεγαλύτερο ή ίσο με 45

Παραγωγή

dB

Μεγαλύτερο ή ίσο με 45

Τύπος οπτικού συνδετήρα

SC/APC LC/UPC

C/N

dB

Μεγαλύτερο ή ίσο με 50

Συνθήκη δοκιμής σύμφωνα με το GT/T 184-2002

C/CTB

dB

Μεγαλύτερο ή ίσο με 63

C/CSO

dB

Μεγαλύτερο ή ίσο με 63

Τάση τροφοδοσίας

V

AC160V - 250V(50 Hz),DC48V

Κατανάλωση ρεύματος

W

Μικρότερο ή ίσο με 65

Εύρος θερμοκρασίας λειτουργίας

βαθμός

-10 - +45

Εύρος θερμοκρασίας αποθήκευσης

βαθμός

-30 - +70

Μέγιστη σχετική υγρασία λειτουργίας

%

Μέγιστο 95% Χωρίς συμπύκνωση

Διάσταση

mm

437(L)×442(W)×44(H)

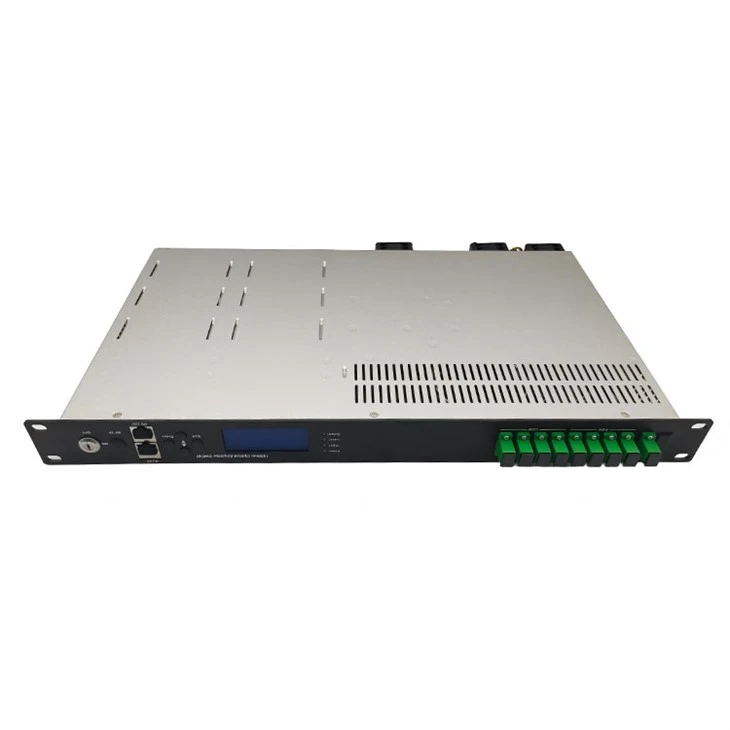

1. Ένδειξη ισχύος: Λειτουργεί ένα τροφοδοτικό διακόπτη – κίτρινο. δύο τροφοδοτικά μεταγωγής λειτουργούν - πράσινο.

2. Ένδειξη ισχύος οπτικής εισόδου: Αυτή η λυχνία ανάβει όταν η ισχύς οπτικής εισόδου είναι > -10dBm.

3. Ένδειξη κατάστασης λειτουργίας της αντλίας: Το κόκκινο φως σημαίνει ότι η αντλία δεν λειτουργεί, αλλά οι παράμετροι του μηχανήματος είναι κανονικές. το κόκκινο φως που αναβοσβήνει σημαίνει ότι το μηχάνημα έχει χαλάσει, σχετική αιτία σφάλματος δείτε το μενού συναγερμού του μενού οθόνης πράσινο φως σημαίνει ότι η αντλία λειτουργεί κανονικά

4. Ένδειξη ισχύος οπτικής εξόδου: Αυτή η λυχνία ανάβει όταν η ισχύς οπτικής εξόδου είναι > +10dBm.

Οθόνη LCD 5. 160×32 κουκκίδων-μήτρας

6. Εμφανίστε το πλήκτρο εξόδου ή ακύρωσης του μενού ρυθμίσεων.

7. Εμφανίστε το πλήκτρο επάνω ή αύξηση του μενού ρυθμίσεων.

8. Εμφανίστε το πλήκτρο κάτω ή μείωση του μενού ρυθμίσεων.

9. Εμφανίστε το πλήκτρο enter του μενού ρυθμίσεων.

10. Κλειδί ενεργοποίησης λέιζερ αντλίας: "ON" σημαίνει ότι το λέιζερ της αντλίας είναι ανοιχτό και "OFF" σημαίνει ότι το λέιζερ αντλίας είναι κλειστό. Βεβαιωθείτε ότι το κλειδί βρίσκεται στη θέση "OFF" πριν από την ενεργοποίηση. Αφού περάσετε τον αυτο-έλεγχο, περιστρέψτε το κλειδί στη θέση "ON" σύμφωνα με το μήνυμα που εμφανίζεται.

11. Είσοδος οπτικού σήματος

12. Έξοδος οπτικού σήματος

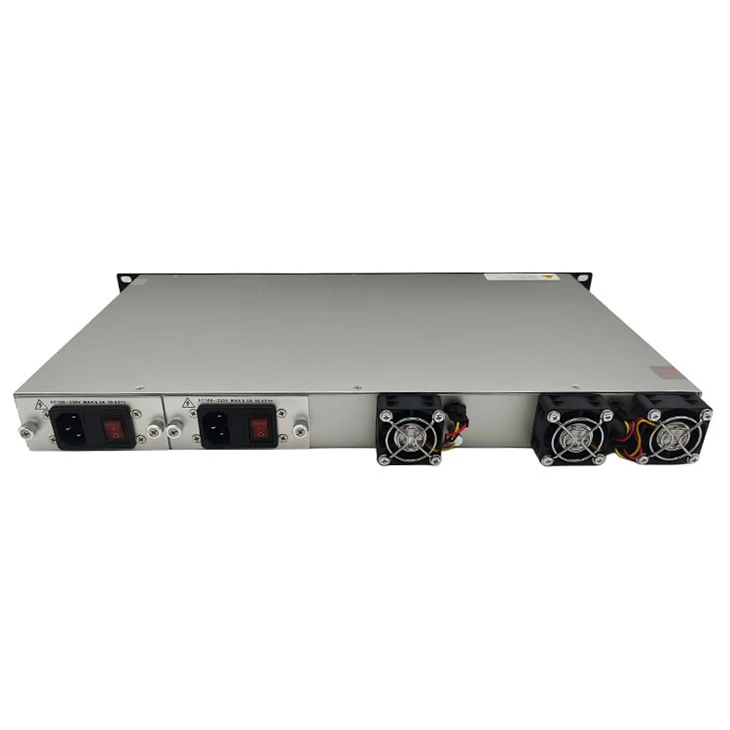

1. Έξοδος ανεμιστήρα.

2. Διασύνδεση RS232.

3. Η θύρα εισόδου AC 220V του τροφοδοτικού 1.

4. Η ασφάλεια του τροφοδοτικού 1.

5. Ο διακόπτης του τροφοδοτικού 1.

6. Η θύρα εισόδου AC 220V του τροφοδοτικού 2.

7. Η ασφάλεια του τροφοδοτικού 2.

8. Ο διακόπτης του τροφοδοτικού 2.

9. Στήριγμα γείωσης του πλαισίου

10. Διασύνδεση LAN
