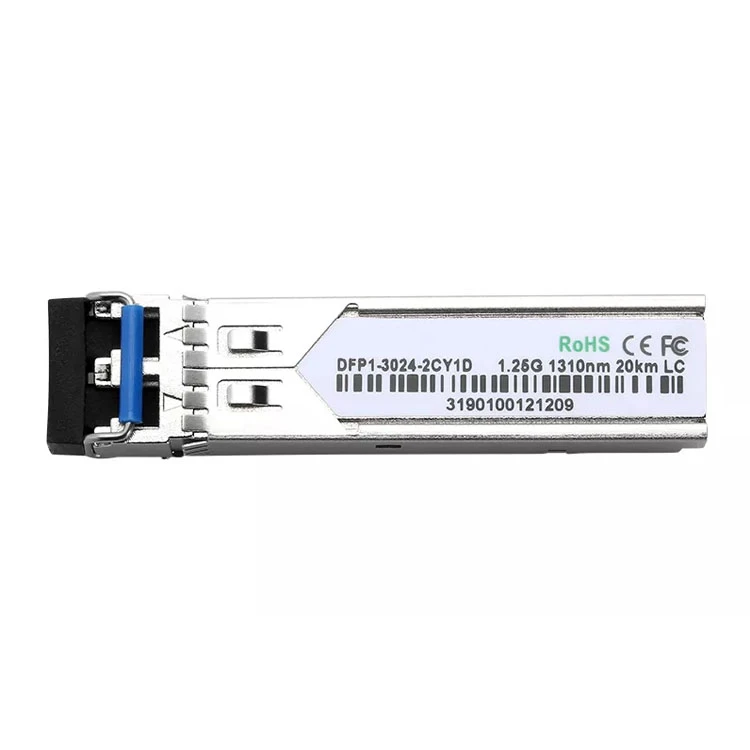

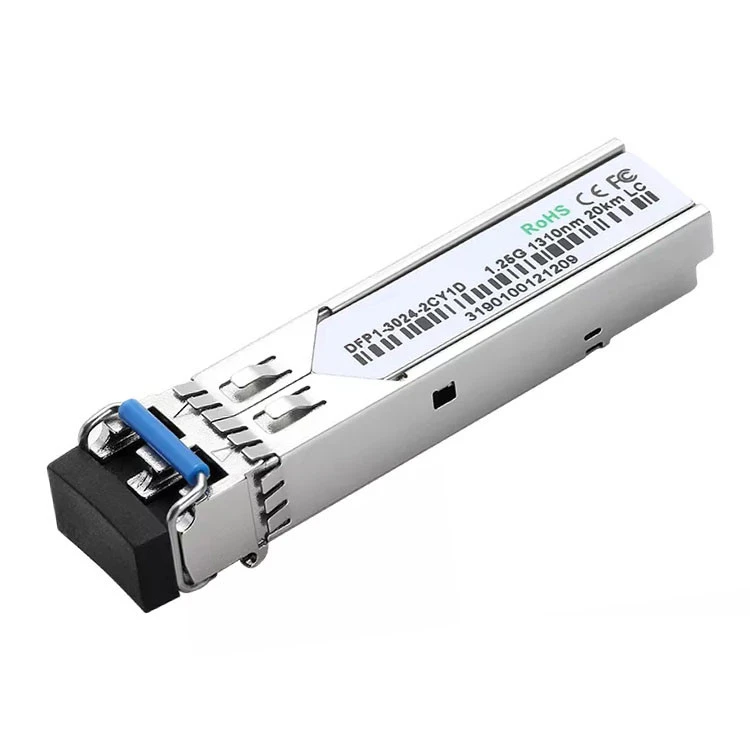

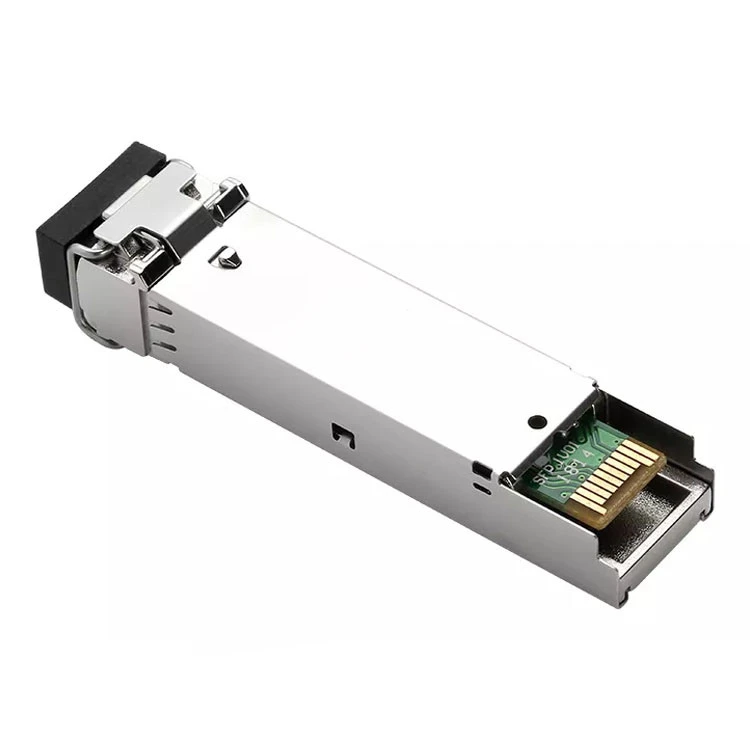

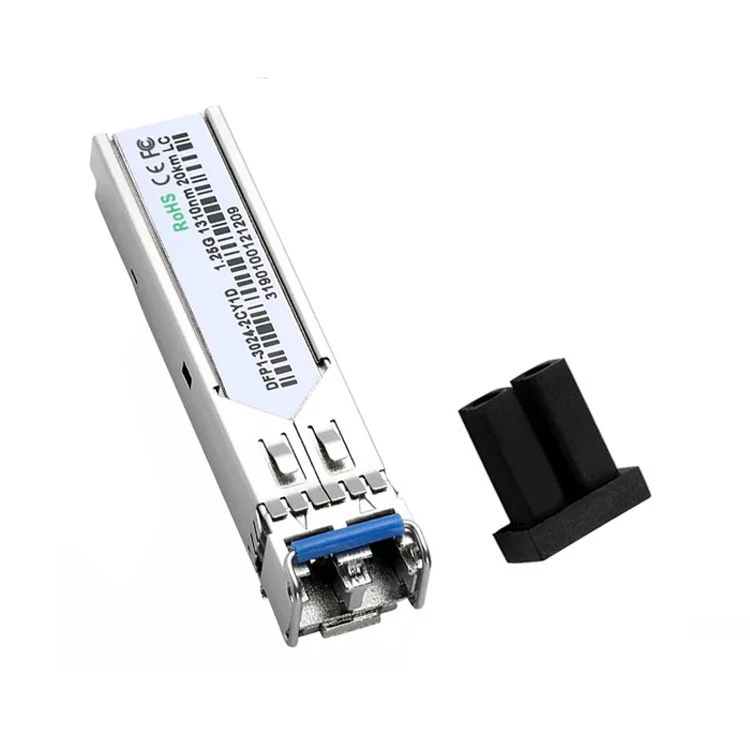

Πολλαπλή λειτουργία 1.25G

Τεχνική επισκόπηση του πομποδέκτη SFP

Οι πομποδέκτες SFP (Small Form-factor Pluggable) είναι υψηλής-απόδοσης και κόστους-βελτιστοποιημένες οπτικές μονάδες που έχουν σχεδιαστεί για να υποστηρίζουν ρυθμούς δεδομένων1,25 Gbpsπάνω από έναΑπόσταση μετάδοσης 20 χλμχρησιμοποιώνταςΊνα μονής-λειτουργίας 9/125μm (SMF).

Κάθε πομποδέκτης ενσωματώνει τρία βασικά λειτουργικά μπλοκ:

1. A πομπός λέιζεργια παραγωγή οπτικού σήματος υψηλής-ταχύτητας.
2. A PIN φωτοδίοδοςσε συνδυασμό με αενισχυτής transimpedance (TIA)για αποτελεσματική λήψη σήματος.
3. A Διασύνδεση ψηφιακής διαγνωστικής παρακολούθησης (DDMI)μονάδα ελέγχου για-παρακολούθηση απόδοσης σε πραγματικό χρόνο.

Όλες οι μονάδες συμμορφώνονται μεΠρότυπα ασφαλείας λέιζερ Κατηγορίας I (κατά IEC 60825-1 / FDA 21 CFR 1040.10), διασφαλίζοντας-ασφαλή λειτουργία για τα μάτια υπό κανονικές συνθήκες λειτουργίας.

Χαρακτηριστικά προϊόντος

● Μη ψυχρή δίοδος λέιζερ με δομή MQW

● InGaAs PIN-Δέκτης TIA Photodiode

● 9/125μm SMF

● BIDI Single Mode Transceiver SFP Footprint

● Η οπτική διεπαφή LC ή SC είναι προαιρετική

● Συμβατό με SFP MSA και SFF-8472

● Διασύνδεση ψηφιακής διαγνωστικής παρακολούθησης

● Μονό τροφοδοτικό +3.3V

● Διαφορικές Είσοδοι και Έξοδοι CML

● Έξοδος ανίχνευσης σήματος LVTTL

● Συμμορφώνεται με το ITU-T G.957

● Συμβατό με RoHS και Χωρίς μόλυβδο

● Μεταλλικό περίβλημα για Κάτω EMI

● Θερμοκρασία θήκης λειτουργίας:

Τυπικό: 0 έως +70 βαθμός

Επέκταση: -20 έως +85 μοίρες

Βιομηχανικό: -40 έως +85 βαθμός

Παράμετρος
