Εισαγωγή:
Ο οπτικός δέκτης είναι για ψηφιακή τηλεόραση, ίνες στο σπίτι . Αυτό το μηχάνημα υιοθετεί τον σωλήνα οπτικής λήψης υψηλής ευαισθησίας . ευέλικτη ενσωμάτωση εφαρμογών, εφαρμογή ινών στο οικιακό δίκτυο.}}
Είναι ενσωματωμένο CWDM, κατάλληλο για σύστημα τριπλού κύματος μονής ίνας, CATV Λειτουργικό μήκος κύματος 1550nm, διέλευση μήκους κύματος 1270/1310/1490/1577nm, μπορεί να συνδέσει βολικά το onu του EPON, GPON . xg (s) pon
- Απόσταση μετάδοσης έως 20 χιλιομέτρων
- Εξαιρετικά χαμηλός θόρυβος
- Ευρεία δυναμική λήψη οπτικής ισχύος: εντός του PIN =-16, mer μεγαλύτερο από ή ίσο με 36dB
- Εφαρμοστέο XG (S) PON, GPON, EPON, Συμβατό με οποιαδήποτε τεχνολογία FTTX PON
- Μπορεί να εξοικονομήσει μεγάλο αριθμό πόρων οπτικής ισχύος, μειώνει σημαντικά το κόστος διαμόρφωσης δικτύου
- Μέσα σε 47 ~ 1000MHz εύρος ζώνης, όλα με εξαιρετικό χαρακτηριστικό επίπεδου (FL λιγότερο από ή ίσο με ± 1dB)
- Μεταλλική θήκη, προσφορά διασφάλισης για οπτικοηλεκτρονικές ευαίσθητες συσκευές
- Υψηλό επίπεδο εξόδου, μπορεί να χρησιμοποιηθεί από πολλούς χρήστες
- Χαμηλή ισχύς, υψηλής απόδοσης, υψηλής απόδοσης κόστους
- Προστασία υπερτάσεων 6kv σε όλες τις θύρες
- Υποστήριξη 4 rf out max
Προσδιορισμός
|
Μήκος κύματος CATV |
1550 ± 10nm |
Εξόδου RF Αντίσταση |
75Ω |
|
|
Μήκος κύματος |
1270/1310/1490/1577nm |
Απώλεια επιστροφής εξόδου |
Λιγότερο από ή ίσο με 14db |
|
|
Οπτική ισχύς εισόδου |
-18-+2 dbm |
Απώλεια οπτικής επιστροφής |
Μεγαλύτερο ή ίσο με 55db |
-9 DBM οπτική ισχύς εισόδου, 60 κανάλια PAL |
|
Οπτική περιοχή AGC |
-12--2 dbm |
C/CSO |
Μεγαλύτερο ή ίσο με 55db |
|
|
Θύρα οπτικής εισόδου CATV |
SC/APC |
C/CTB |
Μεγαλύτερο ή ίσο με 55db |
|
|
PON Optical Reflect Port |
SC/PC |
Τερμάνω |
Μεγαλύτερο ή ίσο με 31db |
-15 DBM οπτική ισχύς εισόδου |
|
Σύνδεσμος RF |
Αυτοκρατορικός τύπος |
Τάση εισόδου |
+12V |
|
|
Συχνότητα |
47-1000 MHz |
Διαρροή εξουσίας |
Λιγότερο από ή ίσο με 2W |
|
|
Ομαλότητα |
Λιγότερο από ή ίσο με ± 1,25dB |
Θερμοκρασία |
-10-+50 βαθμός |
|
|
Επίπεδο εξόδου RF (στην περιοχή AGC) |
Μεγαλύτερο ή ίσο με 80dbuv |
Διάσταση |
73 × 60 × 23 (L × W × H) mm |
|
Λίστες μοντέλων
|
Μοντέλο |
Πέρασμα μήκους κύματος |
Αντανακλούν το μήκος κύματος |
Διασύνδεση |
Rf out interface |
DC-in |
|

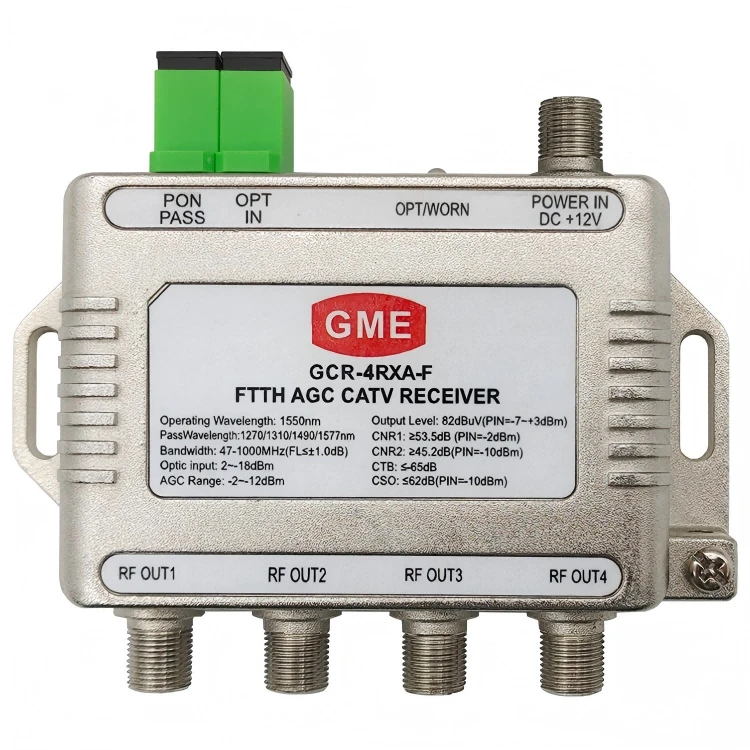

GCR -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12V 300mA |
|

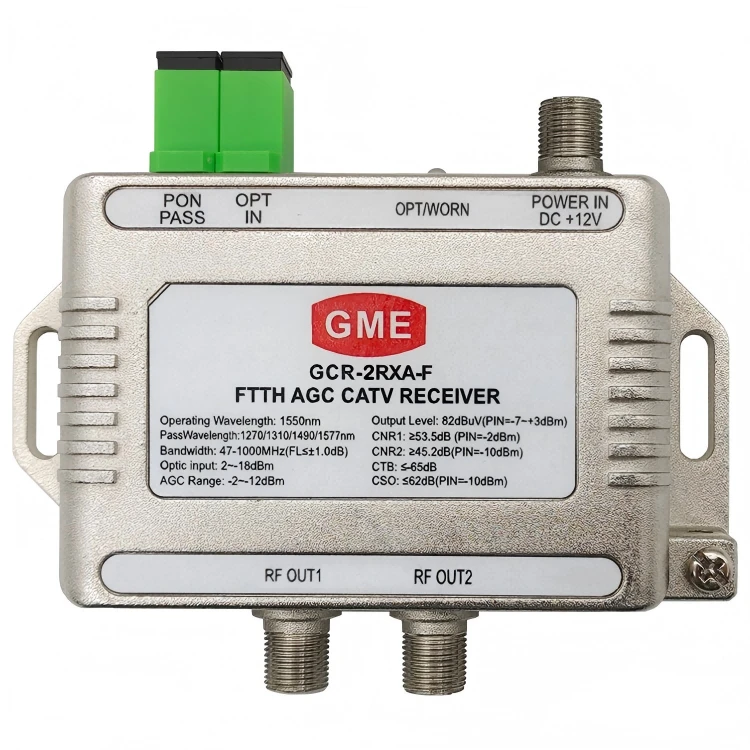

GCR -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12V 300mA |
|

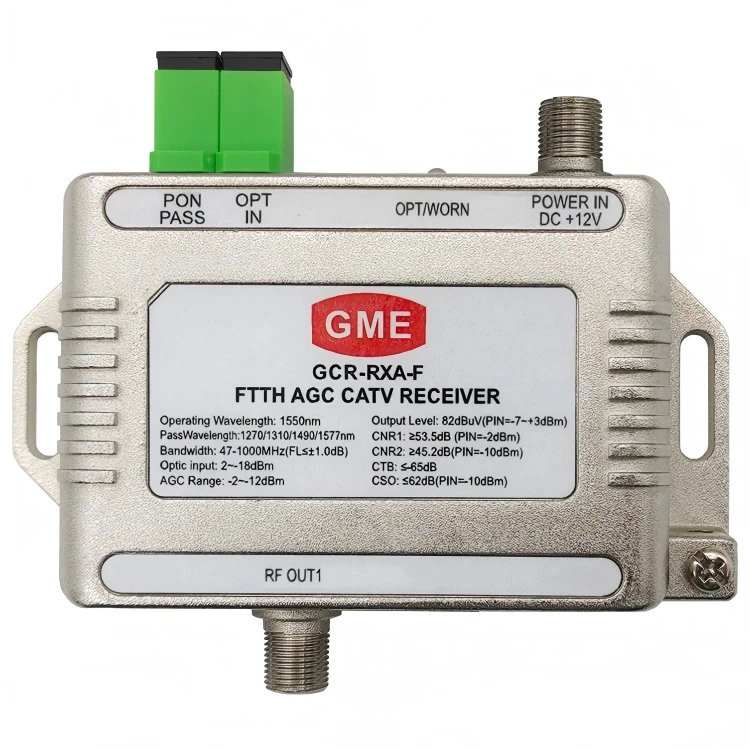

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12V 300mA |
|
GCR -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12V 300mA |
|
GCR -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12V 300mA |
|
GCR -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12V 300mA |
|
GCR -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12V 300mA |
|
GCR -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12V 300mA |
|
GCR -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12V 300mA |
