Περιγράφω

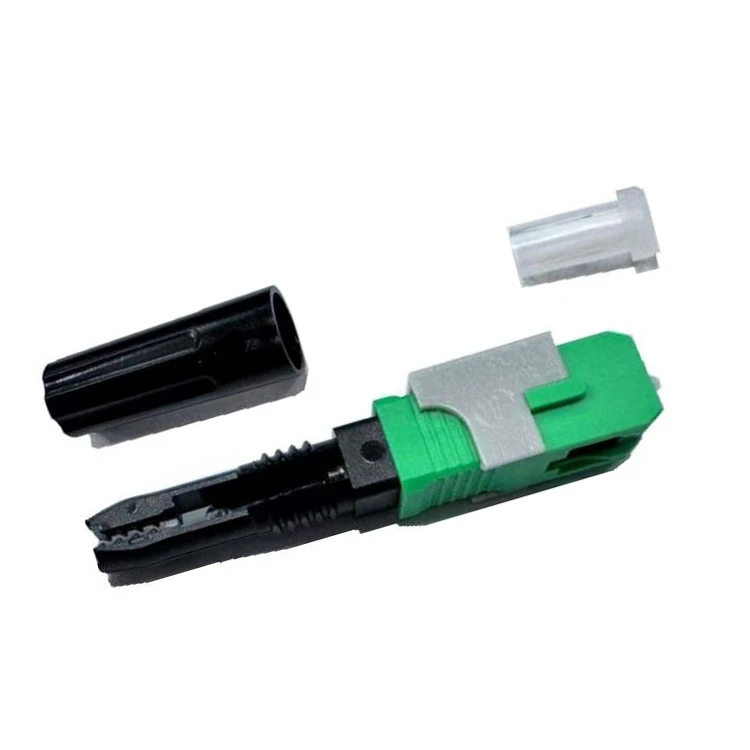

Η υποδοχή GD-SC/APC-06 είναι ιδανική για ένα ευρύ φάσμα εφαρμογών. Είτε πρόκειται για συνδέσεις χρηστών (FTTH), κέντρα δεδομένων, συστήματα ασφαλείας, καλωδιακή τηλεόραση (CATV) ή οποιαδήποτε άλλη εφαρμογή που απαιτεί ασφαλείς συνδέσεις οπτικών ινών, αυτή η υποδοχή είναι η τέλεια λύση.
Εφαρμογή:FTTx, Μετασχηματισμός δωματίου δεδομένων
Σχετικές Λύσεις
- Εύκολη λειτουργία, ο σύνδεσμος μπορεί να χρησιμοποιηθεί απευθείας στο ONU, επίσης με δύναμη στερέωσης μεγαλύτερη από 30N, χρησιμοποιείται ευρέως στο έργο FTTH της επανάστασης δικτύου. Μειώνει επίσης τη χρήση υποδοχών και προσαρμογέων, εξοικονομώντας κόστος έργου.
- Με την τυπική πρίζα και τον προσαρμογέα 86, ο σύνδεσμος πραγματοποιεί σύνδεση μεταξύ του καλωδίου πτώσης και του καλωδίου ενημέρωσης. Η τυπική πρίζα 86 παρέχει πλήρη προστασία με τον μοναδικό σχεδιασμό της.
- Ισχύει για σύνδεση με καλώδιο εσωτερικού χώρου με δυνατότητα τοποθέτησης πεδίου, κοτσίδα, καλώδιο patch και μετασχηματισμό του καλωδίου patch στο δωμάτιο δεδομένων και χρησιμοποιείται απευθείας σε συγκεκριμένο ONU.
Τεχνικές προδιαγραφές
| ΠΕΡΙΓΡΑΦΗ | ΠΡΟΣΔΙΟΡΙΣΜΟΣ | ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ | ||||
| ΟΠΤΙΚΟΣ | ||||||
| Απώλεια εισαγωγής (IL) | 1310nm & 1550nm | Μικρότερο ή ίσο με 0,5 dB | ||||
| Απώλεια επιστροφής (RL) APC |
1310nm & 1550nm | Μεγαλύτερο ή ίσο με 55dB | ||||
| ΓΕΝΙΚΟΣ | ||||||
| Τύπος ζεύξης | SC | Πράσινος | ||||
| Στοιχεία Ferrule | APC | 8,0±0,5 μοίρες | ||||
| Διάμετρος | 2,5 χλστ | |||||
| Υλικό | Κεραμικό Ζιργκόν | |||||
| Ινα | G.657A2 | |||||
| Μηχανική Συναρμολόγηση | αντοχή σε εφελκυσμό | 4 N - 5 N | ||||
| Ένθετη ίνα | 10 mm ±0,5 mm (125μ) | |||||
| Βρόχος ινών | 18 mm ±0,5 mm (250μ) | |||||
| Διάρκεια Gel | 20 Χρόνια | |||||
| ΚΑΛΩΔΙΟ | Συγκράτηση καλωδίου | Θάλαμος/Βίδα 30N /2Min | ||||
| Μίνι επίπεδη φιγούρα 8 | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Διαστάσεις | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| ΕΠΙΧΕΙΡΗΣΕΩΝ | ||||||
| Επαναχρησιμοποίηση | 5 φορές | Εύκολη συναρμολόγηση - Αποσυναρμολόγηση | ||||
| Βήματα συναρμολόγησης | 2 | |||||
| Χάρακας/JIG | ΣΥΝΔΕΣΜΟΙ 1Χ10 | |||||
| Σήμανση με το λογότυπο του κατασκευαστή 18*10mm | ||||||
| Ξύλινη σύζευξη | 16,2 mm x (XXX) | |||||
| ΒΑΘΜΟΛΟΓΗΣΗ | ||||||
| ΣΥΝΔΕΣΗ | Όνομα κατασκευαστή | |||||
| Όνομα πελάτη | ||||||
| Παρτίδα # | ||||||
| ΣΥΣΚΕΥΑΣΙΑ (Ατομική τσάντα) |
Κατασκευαστής | |||||
| Παρτίδα # | ||||||
| Εικόνα προετοιμασίας ινών 1x1 κλίμακα | ||||||
| ΔΟΧΕΙΟ | ||||||
| ΣΥΣΚΕΥΑΣΙΑ | Χαρτοκιβώτιο | 100 υποδοχές +10 γωνίες | ||||
| Τιτλοφόρηση | Κατασκευαστής, μοντέλο, Ποσότητα, Κατασκευή. Παρτίδα |
|||||
| Δοκιμή Ποιότητας | Φύλλο Οπτικών Δοκιμών IL & RL | |||||
