Ποια είναι η διαφορά μεταξύ OLT και ONT;

Στον σημερινό κόσμο, η ανάπτυξη μεγάλης κλίμακας των δικτύων ινών είναι η ραχοκοκαλιά του ψηφιακού μετασχηματισμού για πόλεις, επιχειρήσεις και παρόχους υπηρεσιών. Είναι κρίσιμο να κατανοήσουμε τη διαφορά μεταξύ των ακροδεκτών οπτικών γραμμών (OLTS) και των τερματικών οπτικών δικτύων (ONTs).

Πρέπει να καταλάβετε ακριβώς πώς και πού τα Olts and Onts ταιριάζουν μαζί στο παθητικό οπτικό σας δίκτυο (PON). Οι διαφορετικές επιλογές επηρεάζουν κάθε κρίσιμη απόφαση που κάνετε, συμπεριλαμβανομένου του σχεδιασμού κάλυψης, των χρονοδιαγραμμάτων ανάπτυξης, των δοκιμών συμβατότητας και της συνεχιζόμενης συντήρησης.

Είτε ψάχνετε να αναπτύξετε Olts υψηλής χωρητικότητας στο κεντρικό γραφείο ή τα άκρα της κατηγορίας σε οικιστικά, επιχειρηματικά ή κέντρα δεδομένων, μπορούν να βοηθήσουν καλά ηλεκτρονικά. Προσφέρουμε πλήρως προσαρμοσμένα συστήματα FTTX ταχείας παράδοσης, συμπεριλαμβανομένου του σχεδιασμού ODM, του αρθρωτού υλικού, των καλωδίων Patch υψηλής πυκνότητας και της υποστήριξης από άκρο σε άκρο.

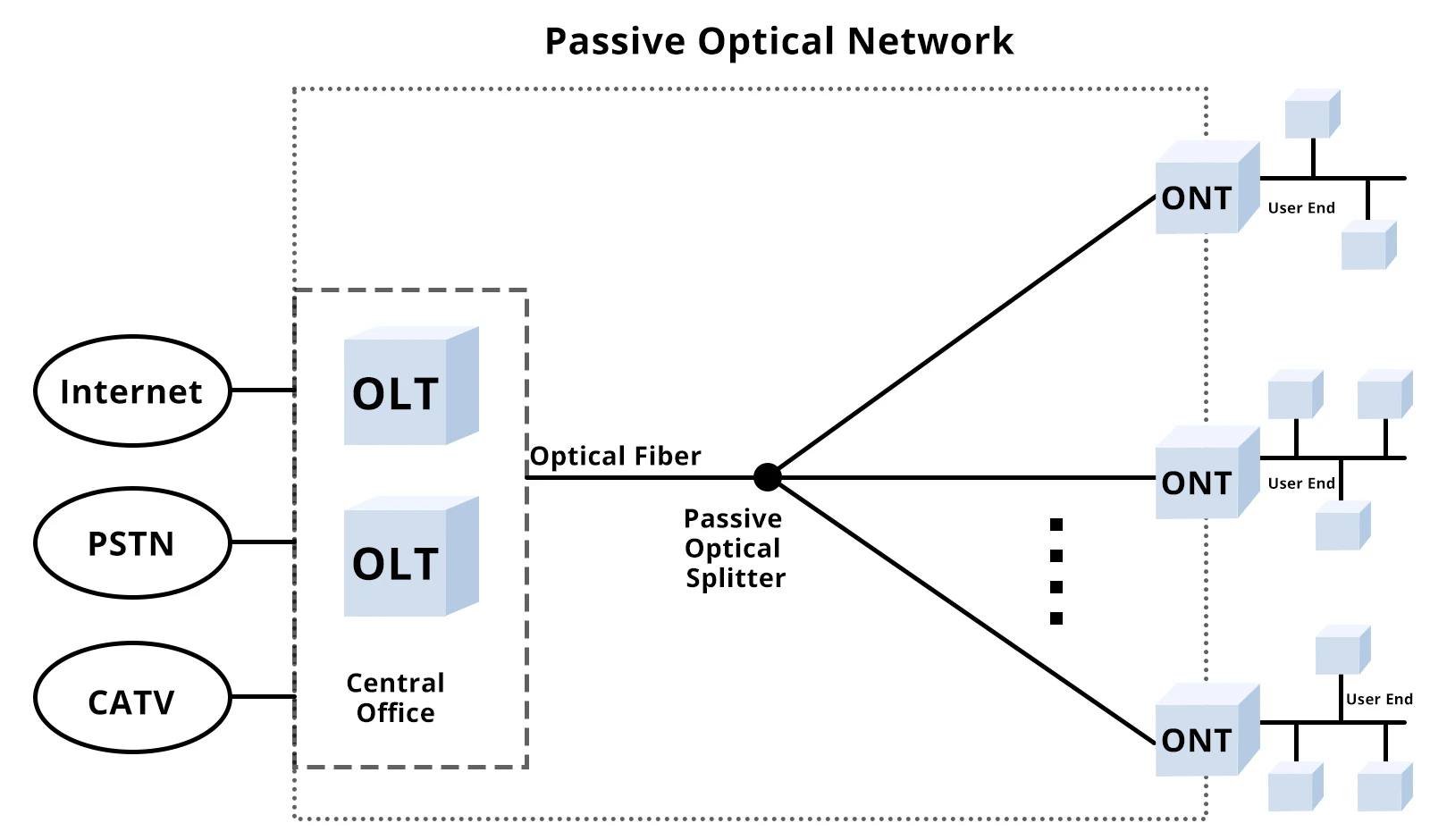

Επισκόπηση αρχιτεκτονικής δικτύου PON

Ένα παθητικό οπτικό δίκτυο (PON) είναι χτισμένο γύρω από δύο παίκτες αστέρων: το OLT στο κεντρικό γραφείο του παρόχου υπηρεσιών και οι ONTs τοποθετούνται μακριά σε σπίτια χρήστη ή επιχειρηματικές εγκαταστάσεις. Σε αυτή τη ρύθμιση, ένα οπτικό καλώδιο μονής ίνας τρέχει από το OLT σε έναν παθητικό διαχωριστή, διακλαδίζοντας σε πολλαπλά onts χωρίς ενεργά ηλεκτρονικά στο μεταξύ. Αυτό το "παθητικό" bit καθιστά απλούστερη και πιο οικονομικά αποδοτική για τη διανομή δεδομένων.

• OLT (ακροδέκτης οπτικής γραμμής): Λειτουργεί ως κόμβος ελέγχου. Διαχειρίζεται την κατανομή του εύρους ζώνης, συγκεντρώνει την κυκλοφορία και μετατρέπει τα ηλεκτρικά σήματα από το πυρήνα σε οπτικά σήματα για μετάδοση πάνω από την ίνα.
• Ont (ακροδέκτης οπτικού δικτύου): Βρίσκεται στον εξοπλισμό πλευρικού χρήστη, όπου λαμβάνει δεδομένα, αποκρίνει το οπτικό σήμα που μεταδίδεται από το OLT και το μετατρέπει πίσω σε ένα ηλεκτρικό σήμα δρομολογητές, υπολογιστές ή σημεία πρόσβασης μπορούν πραγματικά να χρησιμοποιήσουν.

Μαζί, το OLT και το ONT σχηματίζουν μια απρόσκοπτη οπτική αλυσίδα διανομής. Το OLT ενορχηστοποιεί την ανάντη και την κατάντη κυκλοφορία σε όλο το δίκτυο ινών σας, ενώ κάθε ONT χειρίζεται το τελικό μίλι παράδοσης, εξασφαλίζοντας ότι θα έχετε αξιόπιστη ίνες Internet ακριβώς εκεί που το χρειάζεστε.

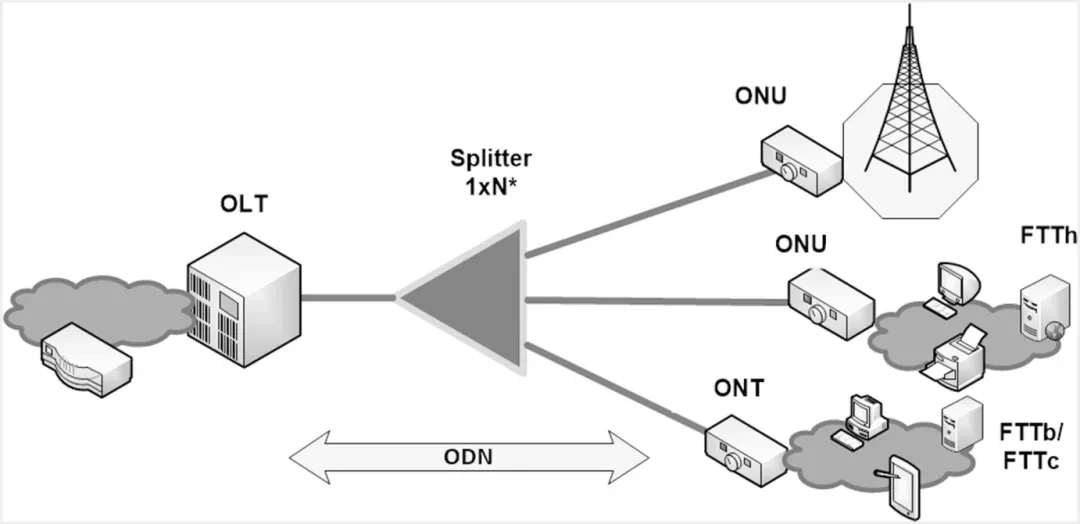

Τι είναι ένα OLT (οπτικό τερματικό γραμμής)

Το OLT αντιπροσωπεύει τον τερματικό οπτικής γραμμής. Στον κόσμο της δικτύωσης οπτικών ινών, είναι το κέντρο ελέγχου που φέρνει υψηλής ταχύτητας υπηρεσίας διαδικτύου από το βασικό δίκτυο στο PON σας (παθητικό οπτικό δίκτυο).

Συνήθως θα βρείτε το OLT που έχει τοποθετηθεί στο κεντρικό γραφείο του παρόχου, το κέντρο δεδομένων ή το headend site. Από εκεί, μιλάει σε δεκάδες ή ακόμα και εκατοντάδες τερματικά οπτικών δικτύων (ONTS) στο πεδίο, σε ένα μόνο οπτικό καλώδιο ινών και έναν παθητικό διαχωριστή.

Λειτουργίες OLT

• Συσσωμάτωση δεδομένων και πολυπλεξίαΤο OLT συλλέγει την κυκλοφορία από κάθε ONT, συνδυάζοντας τα ανάντη και τα κατάντη ρέματα σε μια διαχειρίσιμη ροή.
• Ανάντη/κατάντη διαχείριση και προγραμματισμός QOSΚαταβάλλει χρονικές υποδοχές και εύρος ζώνης, έτσι ώστε οι εφαρμογές -ευαίσθητων σε καθυστέρηση εφαρμογών (όπως η φωνή ή το βίντεο) να έχουν προτεραιότητα και όλοι απολαμβάνουν μια συνεπή εμπειρία.
• Μετατροπή σήματος (ηλεκτρική ↔ οπτική)Τα ηλεκτρικά σήματα από τη ραχοκοκαλιά ISP μετατρέπονται σε παλμούς φωτός για διανομή και στη συνέχεια μετατρέπονται πίσω όταν επιστρέφουν τα δεδομένα.

Εξαρτήματα OLT

• Μονάδα CPU & ManagementΛειτουργεί ως εγκέφαλο, πρωτόκολλα που τρέχει και παρακολούθηση απόδοσης.
• Εγγραφή μνήμης (RM)Αποθηκεύει αρχεία ρυθμίσεων και λειτουργικές παραμέτρους.
• Μονάδες οπτικού πομποδέκτηΟι ανάντη οδηγοί λέιζερ και οι κατάντη φωτοδίοδοι χειρίζονται την ελαφριά -ηλεκτρική εναλλαγή.
• Σχεδιασμός τροφοδοσίας και πλεονασμούΟι μονάδες ισχύος και τα στοιχεία δημιουργίας αντιγράφων ασφαλείας με καυτά, διατηρούν το δίκτυό σας στο διαδίκτυο ακόμη και κατά τη διάρκεια αποτυχιών υλικού.

Τι είναι ένα ONT (οπτικό τερματικό δικτύου)

Το ONT αντιπροσωπεύει το οπτικό τερματικό δικτύου (μερικές φορές ονομάζεται μονάδα οπτικού δικτύου ή ONU). Είναι η συσκευή που φέρνει το διαδίκτυο από τις ίνες σας στο σπίτι, το γραφείο ή την πανεπιστημιούπολη του χρήστη σας, ενεργώντας ως η τελική γέφυρα μεταξύ του PON και του τοπικού σας δικτύου.

Θα βρείτε τα Onts τοποθετημένα μακριά στον εξοπλισμό του χρήστη τοποθετημένο σε έναν τοίχο σε μια κατοικία, εγκατεστημένη σε ένα ντουλάπι πληροφορικής σε μια επιχείρηση ή κάθονται σε ένα υπουργικό συμβούλιο σε μια πανεπιστημιούπολη. Είναι τα τελικά σημεία που λαμβάνουν δεδομένα από το OLT πάνω από ένα οπτικό καλώδιο ινών και το παραδίδουν στους δρομολογητές, τους διακόπτες ή τα σημεία πρόσβασης WI -FI.

Λειτουργίες ONT

• Αποκάλυψη και αποδιαμόρφωση οπτικού σήματοςΤο ONT απομακρύνει το πλαίσιο PON και μετατρέπει τα παλμούς φωτός πίσω σε ένα ηλεκτρικό σήμα που οι συσκευές σας μπορούν να καταλάβουν.
• Ανάντη/κατάντη διαχείριση καναλιώνΤοποθετεί και προγραμματίζει την κυκλοφορία έτσι ώστε οι φωνητικές κλήσεις, οι ροές βίντεο και οι μεταφορές αρχείων χύδην να λαμβάνουν δίκαιη θεραπεία-και όταν ήρθε η ώρα να στείλετε δεδομένα πίσω, το ONT στέλνει δεδομένα χρήστη ανάντη στην υποδοχή χρονικής περιόδου.

Εξαρτήματα ONT

• Οπτική μονάδα για τη μετατροπή του φωτός σε ηλεκτρική ενέργεια (και αντίστροφα).
• Οι θύρες Ethernet, καθώς και οι προαιρετικές διεπαφές WiFi και CATV για την παράδοση πολλαπλών υπηρεσιών.
• Διεπαφής και κατάστασης διαχείρισης, ώστε οι μηχανικοί να μπορούν να παρακολουθούν την υγεία και την απόδοση του συνδέσμου.
• Τροφοδοσία που έχει σχεδιαστεί για λειτουργία χαμηλής ισχύος, 24/7.

Χαρακτηριστικά ανάπτυξης

Τα βήματα είναι κατασκευασμένα για να είναι συμπαγή και ενεργειακά αποδοτικά, καθιστώντας τους εύκολο να τοποθετηθούν σε στενούς χώρους και να συνεχίζουν να τρέχουν δροσερό. Ο απλοποιημένος σχεδιασμός τους σημαίνει ταχύτερες εγκαταστάσεις, ταχύτερες αναβαθμίσεις υλικολογισμικού και απλές ομάδες απομακρυσμένης παρακολούθησης-έτσι μπορούν να επικεντρωθούν στην κλιμάκωση του δικτύου αντί να κυνηγούν μεμονωμένες μονάδες.

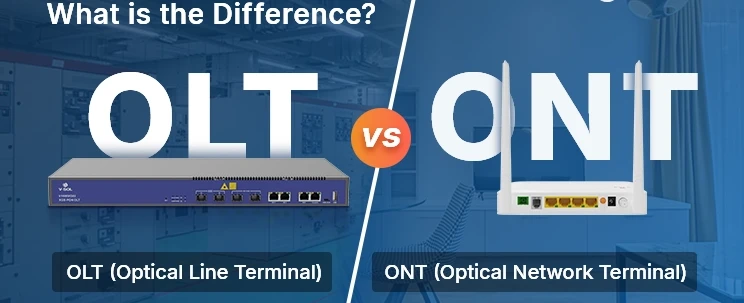

ΤιΣτο είναι η διαφορά μεταξύ OLT και ONT;​​​​​​​

• Θέση και κάλυψη

Ο τερματικός σταθμός οπτικής γραμμής (OLT) ζει στο κεντρικό γραφείο του παρόχου υπηρεσιών, ενορχηστρώντας την κυκλοφορία σε ένα ολόκληρο δίκτυο ινών. Ένα OLT μπορεί να υποστηρίξει δεκάδες-ή ακόμη και εκατοντάδες τελικά τελικά σημεία.

Αντίθετα, κάθε ONT κάθεται σε ένα σπίτι χρήστη σπίτι, γραφείο ή πανεπιστημιούπολη. Διαχειρίζεται τη συνδεσιμότητα για τις συσκευές αυτής της θέσης, επομένως η κάλυψη είναι αυστηρά σημείωμα σε σημείο, προσαρμοσμένη στις ανάγκες μεμονωμένες ανάγκες πρόσβασης.

• Λειτουργικός ρόλος

Το OLT λειτουργεί ως Κέντρο Προγραμματισμού Δικτύου, συσσωρεύοντας τα ανάντη και κατάντη ρεύματα, την εκτέλεση της ποιότητας της υπηρεσίας (QOS) και τη μετατροπή των ηλεκτρικών σημάτων από τον πυρήνα σε οπτικά παλμούς για διανομή.

Εν τω μεταξύ, το ONT ενεργεί ως τοπική γέφυρα σήματος, αποκεφαλίζοντας ότι το οπτικό σήμα που μεταδίδεται από το OLT, η αποδιαμόρφωση του πίσω σε ένα ηλεκτρικό σήμα και η παραδοχή τους σε δρομένες εξοπλισμού, διακόπτες, διακόπτες Wi-Fi ή κουτιά CATV.

• Παράγοντας και χωρητικότητα υλικού

Οι Olts είναι συνήθως με ράφι, με θύρες PON υψηλής πυκνότητας (16, 32, 64+), περιττές τροφοδοτικές και ισχυρά συστήματα ψύξης. Αυτή η αρχιτεκτονική πολλαπλών θυρών τα καθιστά ιδανικά για τηλεπικοινωνίες ή μεγάλης κλίμακας επιχειρήσεις.

Τα ONTS είναι συμπαγή, συσκευές τύπου επιφάνειας εργασίας που έχουν σχεδιαστεί για μια ενιαία προϋπόθεση. Συχνά διαθέτουν μια χούφτα θύρες Ethernet συν προαιρετικές διεπαφές Wi-Fi ή CATV και σχεδιάζουν ελάχιστη ισχύ για εύκολη εγκατάσταση σε στενούς χώρους.

• Διαχείριση της κυκλοφορίας και χειρισμός σήματος

Από την πλευρά του δικτύου, το OLT διαχειρίζεται κεντρικά τόσο ανάντη όσο και κατάντη κυκλοφορία, κατανέμει χρονικές υποδοχές, έτσι ώστε οι υπηρεσίες που είναι ευαίσθητες σε λανθάνουσα κατάσταση να αποκτήσουν προτεραιότητα και το συνολικό εύρος ζώνης είναι αρκετά κοινόχρηστο σε όλα τα συνδεδεμένα onts.

Στην άκρη, το ONT επικεντρώνεται στη μετατροπή ενός χρήστη-"λαμβάνει δεδομένα" πάνω από τις ίνες, buffers πακέτα και μεταδίδει δεδομένα χρήστη ανάντη στο καθορισμένο χρονικό διάστημα, εξασφαλίζοντας ότι κάθε συσκευή παίρνει το ηλεκτρικό σήμα που χρειάζεται.

• Υποστήριξη επεκτασιμότητας και υποστήριξης χρηστών

Η δυνατότητα κλιμάκωσης στην πλευρά OLT σημαίνει προσθήκη περισσότερων καρτών PON ή ακόμα και διασύνδεσης πολλαπλών OLTs για να επεκτείνετε το αποτύπωμα του δικτύου σας. Είναι κατασκευασμένο για να αναπτυχθεί καθώς αυξάνεται η βάση συνδρομητών ή το μέγεθος της πανεπιστημιούπολης.

Για τα ONTs, η επεκτασιμότητα μεταφράζεται σε εύκολη ανάπτυξη πρόσθετων μονάδων-κάθε ένα νέο σπίτι ή κτίριο παίρνει το δικό του Ont. Η υποστήριξη είναι εξίσου εντοπισμένη: Εάν το ONT έχει ένα ζήτημα, δεν διαταράσσει το υπόλοιπο δίκτυο, καθιστώντας τη συντήρηση και την αντιμετώπιση προβλημάτων απλή.

Πώς οι OLT και ONT επιλύουν τις κορυφαίες προκλήσεις σας

Μόλις κατανοήσετε τη διαφορά μεταξύ OLT και ONT, θα αντιμετωπίσετε διαφορετικές προκλήσεις όσον αφορά την κάλυψη, τον προγραμματισμό, τη συμβατότητα και τη συνεχή υποστήριξη, ανάλογα με την αποστολή σας. Δείτε πώς η σωστή ρύθμιση PON μπορεί να καλύψει τις διαφορετικές σας ανάγκες:

• Διαχειριστές τηλεπικοινωνιών και δημοτικής υποδομής

Όταν ξετυλίγετε ένα παθητικό οπτικό δίκτυο (PON), οι δύο μεγαλύτεροι στόχοι είναι η κάλυψη του δικτύου ευρείας ίνας και ο χρόνος up -uptime. Η επιλογή ενός ακροδέκτη οπτικής γραμμής (OLT) με θύρες Modular PON σάς επιτρέπει να κλιμακώνετε ομαλά καθώς οι νέες γειτονιές έρχονται σε απευθείας σύνδεση, ενώ τα στρατηγικά τοποθετημένα onts εξασφαλίζουν συνεπή παραδόσεις στο Διαδίκτυο σε κάθε γωνιά του δρόμου. Τα πλεονάζοντα τροφοδοτικά και οι σύνδεσμοι δημιουργίας αντιγράφων ασφαλείας σας βοηθούν να συναντήσετε αυστηρές SLA, οπότε η υπηρεσία σας στο Διαδίκτυο παραμένει ζωντανή, ακόμη και αν ένα στοιχείο χρειάζεται συντήρηση.

• Προγραμματιστές ακινήτων και διαχειριστές ακινήτων

Σε έργα ακινήτων, το χρονοδιάγραμμα και ο προϋπολογισμός είναι τα πάντα. Τα συμπαγή τερματικά οπτικών δικτύων (ONTs) απλοποιούν την εγκατάσταση σε διαμερίσματα, condos ή δάπεδα γραφείου, μείωση του χρόνου ανάπτυξης κατά εβδομάδες. Με την τυποποίηση σε μια αποδεδειγμένη πλατφόρμα OLT/ONT, κλειδώνετε επίσης το προβλέψιμο κόστος υλικού και αποφεύγετε τα τέλη έκπληξης κατά τη διάρκεια της οικοδόμησης. Επιπλέον, τα αυτοματοποιημένα χαρακτηριστικά παροχής σημαίνουν ότι η ομάδα συντήρησης σας ξοδεύει λιγότερο χρόνο σε χειροκίνητες διαμορφώσεις-και περισσότερο χρόνο διατηρώντας τους κατοίκους ευτυχισμένους.

• Μεγάλες επιχειρήσεις και ομάδες πανεπιστημιούπολης

Το δίκτυο της πανεπιστημιούπολης πρέπει να υποστηρίζει τα πάντα, από το VoIP που είναι κρίσιμο για την αποστολή έως τις υπολογιστικές συστάδες υψηλής απόδοσης. Αυτό σημαίνει ότι η συμβατότητα είναι το κλειδί: χρειάζεστε Olts που μιλούν τα πρωτόκολλα GPON του σημερινού GPON ή XGS -PON και των ONT που εκδίδουν καθαρά ηλεκτρικά σήματα στους διακόπτες σας και τα σημεία πρόσβασης. Η οικοδόμηση σε επιπλέον θύρες PON και η μελλοντική προέλευση με οπτικά υψηλότερης ταχύτητας σάς επιτρέπει να προσθέτετε κτίρια ή εργαστήρια χωρίς να εξαλείψετε το υλικό.

• Ολοκληρωτές συστήματος

Οι ολοκληρωτές ζουν και αναπνέουν λύσεις στο τέλος, αλλά ο PON μπορεί να εισαγάγει πονοκεφάλους ενσωμάτωσης όταν οι διεπαφές προμηθευτών και τα εργαλεία διαχείρισης δεν ευθυγραμμίζονται. Μια ενοποιημένη μονάδα διαχείρισης στο OLT σας, σε συνδυασμό με τα κονδύλια που υποστηρίζουν το πρότυπο SNMP ή TR -069, την παροχή και την αντιμετώπιση προβλημάτων. Αυτή η συνέπεια σε όλα τα εξαρτήματα οπτικής κατανομής μειώνει την σημεία του δακτύλου και επιταχύνει το χρόνο σε υπηρεσία για τους πελάτες σας.

• Χειριστές του κέντρου δεδομένων

Σε ένα περιβάλλον κέντρου δεδομένων, η συμμόρφωση, η αξιοπιστία και η επιβολή της SLA δεν είναι διαπραγματεύσιμες. Η ανάπτυξη ολιών υψηλής πυκνότητας στο κεντρικό γραφείο σας σας επιτρέπει να συγκεντρώνετε τεράστιους όγκους συνδέσμων ινών, ενώ τα ανθεκτικά ONTs στην άκρη εξασφαλίζουν χαμηλής περιεκτικότητας, ντετερμινιστικές επιδόσεις. Αναζητήστε εξοπλισμό που έχει πιστοποιηθεί στα πρότυπα της βιομηχανίας και προσφέρει λεπτομερούς ελέγχους QoS-έτσι μπορείτε να εγγυηθείτε το χρόνο λειτουργίας και να ικανοποιήσετε τις απαιτήσεις ελέγχου χωρίς να φουσκώσετε το αποτύπωμα ή το λογαριασμό σας.

Πώς να επιλέξετε το σωστό συνδυασμό OLT & ONT

Όταν πρόκειται για την οικοδόμηση ενός παθητικού οπτικού δικτύου (PON), επιλέγοντας το σωστό τερματικό οπτικής γραμμής (OLT) και το δίδυμο οπτικού δικτύου (ONT) είναι το ήμισυ της μάχης. Ακολουθεί μια απλή λίστα ελέγχου για να καθοδηγήσετε την απόφασή σας:

• Αξιολόγηση απαιτήσεων

Ανάγκες σε εύρος ζώνης: Εκτιμήστε την κορυφή κατάντη και την ανάντη κυκλοφορία ανά περιοχή. Εάν κάθε τοποθεσία απαιτεί 2,5 Gbps ή περισσότερα, εξετάστε τα XGS -PON -Ready Olts και τα ONT που υποστηρίζουν τις διασυνδέσεις 10 Gbps.

Πυκνότητα θύρας: Ταιριάξτε τον αριθμό των θυρών PON στο OLT σας με τον συνολικό αριθμό ONT που περιμένετε σήμερα-και σχεδιάστε το αύριο. Μια αναλογία διαχωρισμού 1:32 σημαίνει ότι μία θύρα PON μπορεί να εξυπηρετήσει έως και 32 τελικά σημεία χρήστη, αλλά μπορείτε να επιλέξετε 1:16 για να εξασφαλίσετε την κεφαλή.

Προϋπολογισμός εξουσίας: Ελέγξτε τους οπτικούς προϋπολογισμούς στις λειτουργίες οπτικών καλωδίων οπτικών ινών σας. Οι μεγαλύτερες αποστάσεις ή οι πολλαπλοί διαχωριστές τρώνε στον προϋπολογισμό σας, οπότε επιλέξτε πομποδέκτες και onts με επαρκή ευαισθησία εκτόξευσης και δέκτη.

Μελλοντική επέκταση: Αναζητήστε το Modular OLT σασί με επιπλέον υποδοχές ή κάρτες PON με καυτά πάσσαλα. Με αυτόν τον τρόπο, μπορείτε να προσθέσετε περισσότερα ONT καθώς αυξάνεται η βάση συνδρομητών ή ο αριθμός των συσκευών σας.

• Πιστοποιητικά και συμμόρφωση προμηθευτή

Υποστήριξη προτύπων: Επαληθεύστε τις πιστοποιήσεις ITU -T (GPON, XGS -PON) και IEEE (EPON) για να εξασφαλίσετε τη διαλειτουργικότητα.

Κανονιστικές απαιτήσεις: Επιβεβαιώστε ότι ο εξοπλισμός πληροί τους τοπικούς κανόνες και τους κανονισμούς για την Αρχή Τηλεπικοινωνιών-ειδικά σε έργα υποδομής πόλεων ή κυβερνητικών υποδομών.

• Συντήρηση & υπηρεσία

Εγγύηση & SLA: Στόχος για τουλάχιστον τριών ετών εγγύηση με εγγυημένους χρόνους αντικατάστασης.

Απομακρυσμένη διαχείριση: Βεβαιωθείτε ότι η μονάδα διαχείρισης της OLT και κάθε πρωτόκολλα υποστήριξης ONT όπως το SNMP ή το TR -069 για την παροχή μηδενικού τεμαχίου.

Αναβαθμίσεις υλικολογισμικού: Ρωτήστε σχετικά με τις πολιτικές αναβάθμισης του υλικολογισμικού και εάν ο πωλητής σας παρέχει αυτοματοποιημένες ενημερώσεις στο πεδίο για να διατηρήσετε τις λειτουργίες QoS τρέχουσες.

Ακολουθώντας αυτό το εύρος ζώνης που ευθυγραμμίζεται με τον κατάλογο ελέγχου, οι μετρήσεις των λιμένων, οι προϋπολογισμοί ισχύος, οι πιστοποιήσεις και η υποστήριξη-θα προσγειωθούν σε ένα ζευγάρωμα OLT/ONT που ταιριάζει στους στόχους απόδοσης του δικτύου σας και τους περιορισμούς του προϋπολογισμού.

Σύναψη

Για να ολοκληρωθεί, ο τερματικός σταθμός οπτικής γραμμής (OLT) χρησιμεύει ως κεντρική διαρρύθμιση της κυκλοφορίας, επιβάλλοντας το QoS και μετατρέποντας τα ηλεκτρικά σήματα στο φως, ενώ ο ακροδέκτης οπτικού δικτύου (ONT) δρα ως τοπική γέφυρα, αποκεφαλίζοντας αυτό το φως πίσω σε ηλεκτρικά σημάδια για συσκευές τελικού χρήστη.

Επικοινωνήστε μαζί μας σήμερα για να συζητήσετε τις συγκεκριμένες ανάγκες σας. Θα παρέχουμε μια λύση FTTX που γεφυρώνει το χάσμα μεταξύ OLT και ONT, μεγιστοποιώντας την απόδοση, την αξιοπιστία και την απόδοση της επένδυσής σας.
