Στα σύγχρονα δίκτυα ευρυζωνικής πρόσβασης,FTTH (Fiber to the Home)έχει γίνει η κυρίαρχη λύση ανάπτυξης. Καθώς η ζήτηση των καταναλωτών για-βίντεο υψηλής ευκρίνειας, τη διαδραστική τηλεόραση και το διαδίκτυο υψηλής-ταχύτητας συνεχίζει να αυξάνεται,Δέκτης AGC CATV (Δέκτης καλωδιακής τηλεόρασης αυτόματου ελέγχου απολαβής)διαδραματίζει έναν όλο και πιο κρίσιμο ρόλο στα συστήματα FTTH. Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των αρχών λειτουργίας, των τεχνικών πλεονεκτημάτων, των σεναρίων εφαρμογών και των τάσεων του κλάδου του δέκτη CATV FTTH AGC-βοηθώντας τους αναγνώστες να κατανοήσουν πλήρως αυτό το βασικό στοιχείο δικτύου.
Τι είναι ένας δέκτης CATV FTTH AGC;

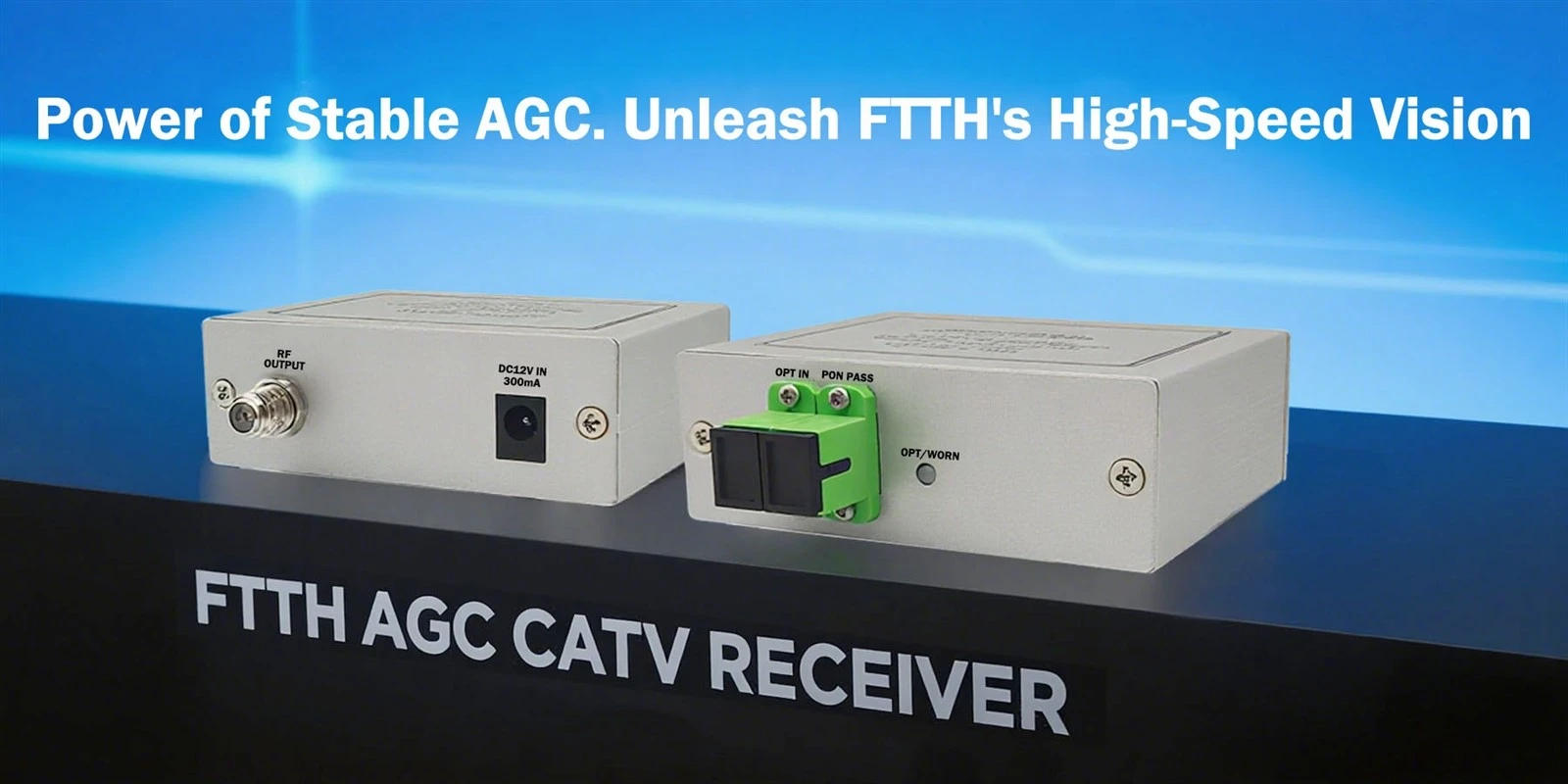

ΕναΔέκτης CATV FTTH AGCείναι μια εξειδικευμένη συσκευή λήψης σήματος RF (ραδιοσυχνότητας) που έχει σχεδιαστεί για οπτική ίνα-στα--οικιακά δίκτυα. Μετατρέπει αναλογικά ή ψηφιακά σήματα CATV που μεταδίδονται μέσω οπτικής ίνας σε σήματα RF συμβατά με διανομή ομοαξονικού καλωδίου, επιτρέποντας την παράδοση σε συσκευές τελικού χρήστη, όπως αποκωδικοποιητές και τηλεοράσεις.
ο όρος "AGC"αντιπροσωπεύειΑυτόματος έλεγχος απολαβής, μια τεχνική δυναμικής ενίσχυσης σήματος που διασφαλίζει σταθερά επίπεδα σήματος εξόδου-ακόμη και όταν η οπτική ισχύς εισόδου παρουσιάζει διακυμάνσεις-διατηρώντας έτσι τη μετάδοση βίντεο υψηλής-ποιότητας.
Πώς λειτουργεί: Μια απλοποιημένη επισκόπηση
Λήψη οπτικού σήματος: Η συσκευή λαμβάνει οπτικά σήματα CATV (συνήθως σε μήκος κύματος 1550 nm) μέσω τυπικών διεπαφών ινών όπως SC/APC από ένα OLT (Τερματικό οπτικής γραμμής) ή οπτικό σημείο διανομής.
Opto-Ηλεκτρονική μετατροπή: Ένας ενσωματωμένος φωτοανιχνευτής PIN ή APD μετατρέπει το οπτικό σήμα σε ηλεκτρικό σήμα.
Επεξεργασία AGC: Το κύκλωμα αυτόματου ελέγχου απολαβής προσαρμόζει δυναμικά το κέρδος του ενισχυτή με βάση την εισερχόμενη οπτική ισχύ, σταθεροποιώντας το επίπεδο εξόδου RF εντός τυπικών περιοχών (π.χ. 75 ± 3 dBµV).
Έξοδος RF: Το επεξεργασμένο σήμα RF παραδίδεται μέσω μιας σύνδεσης τύπου F-στο-οικιακό ομοαξονικό δίκτυο διανομής του χρήστη.
Γιατί το AGC είναι τόσο κρίσιμο;
Σε πραγματικές-αναπτύξεις FTTH, οι διακυμάνσεις του μήκους συνδέσμου οπτικών ινών, των αναλογιών διαχωρισμού και της θερμοκρασίας περιβάλλοντος μπορεί να προκαλέσουν σημαντικές διαφορές στην λαμβανόμενη οπτική ισχύ στα τελικά σημεία των χρηστών. Χωρίς AGC:
Χαμηλή οπτική ισχύς→ Μειωμένη αναλογία σήματος-προς-θόρυβο → χιόνι βίντεο ή εικονοστοιχεία.
Υψηλή οπτική ισχύς→ Κορεσμός ενισχυτή → Παραμόρφωση σήματος και παρεμβολές ενδοδιαμόρφωσης.
Ένας δέκτης CATV με δυνατότητα AGC-αντισταθμίζει αυτόματα αυτές τις διακυμάνσεις,βελτιώνοντας σημαντικά την ευρωστία του συστήματος και διασφαλίζοντας συνεπή εμπειρία χρήστη-ιδιαίτερα ζωτικής σημασίας σε μεγάλα-διαχωρισμένα δίκτυα PON (π.χ. 1:64 ή νεότερη).
Βασικές Τεχνικές Προδιαγραφές & Κριτήρια Επιλογής
| Παράμετρος | Τυπική τιμή/εύρος | Σημειώσεις |
|---|---|---|
| Μήκος κύματος εισόδου | 1550 nm | Συμβατό με ενισχυτές EDFA |
| Εύρος ισχύος οπτικής εισόδου | -10 έως +2 dBm (ενεργό εύρος AGC) | Προτιμάται ευρύτερο φάσμα |
| Επίπεδο εξόδου RF | 75 ± 3 dBµV | Συμμορφώνεται με πρότυπα όπως GY/T 106-1999 |
| Εύρος Συχνοτήτων | 47–862 MHz ή 54–1002 MHz | Υποστηρίζει πλήρες φάσμα καναλιών CATV |
| C/N (Αναλογία φορέα-προς-θόρυβο) | Μεγαλύτερο ή ίσο με 50 dB | Βασικός δείκτης ποιότητας σήματος |
| CSO/CTB | Μικρότερο ή ίσο με -65 dBc | Μετρά τη μη γραμμική παραμόρφωση |
Όταν επιλέγετε έναν δέκτη, δώστε προτεραιότητα στο δυναμικό εύρος AGC, την επιπεδότητα εξόδου, την αξιοπιστία και την υποστήριξη για πρωτόκολλα απομακρυσμένης διαχείρισης (π.χ. SNMP ή TR-069).
Σενάρια εφαρμογής
Triple-Δίκτυα FTTH Play: Ταυτόχρονη παροχή δεδομένων, φωνής και υπηρεσιών CATV.
Αναβαθμίσεις ινών δικτύου HFC: Αντικατάσταση παλαιού τύπου ομοαξονικών ενισχυτών για αύξηση του εύρους ζώνης και της κάλυψης.
Νέες οικιστικές αναπτύξεις / Έξυπνες Κοινότητες: Αναπτύχθηκε ως τυπική σε-μονάδες τερματισμού οικίας.
Ξενοδοχεία, συγκροτήματα διαμερισμάτων (MDUs): Η κεντρική ανάπτυξη μειώνει το λειτουργικό κόστος.
Τάσεις του κλάδου & Μελλοντικές Προοπτικές
Εξέλιξη προς το DOCSIS 4.0 και το 10G-PON: Οι δέκτες πρέπει να υποστηρίζουν μεγαλύτερα εύρη ζώνης και προηγμένα σχήματα διαμόρφωσης.
Έξυπνη απομακρυσμένη διαχείριση: Ενσωμάτωση με λειτουργικές μονάδες IoT για-αναφορές κατάστασης σε πραγματικό χρόνο και προγνωστική συντήρηση.
Μικρογραφία & Χαμηλή Κατανάλωση Ενέργειας: Ικανοποίηση των απαιτήσεων αισθητικής και ενεργειακής-απόδοσης σε κατοικίες.
Υποστήριξη για μετάδοση 4K/8K Ultra-HD: Απαιτούνται βελτιωμένοι λόγοι C/N και απόδοση γραμμικότητας.
