Πυρήνας μετάδοσης σήματος ραδιοσυχνοτήτων σε ίνα: Μια πλήρης εξήγηση της αρχής της μετατροπής αναλογικού σήματος σε ίνα
Στα σενάρια μετάδοσης σήματος ραδιοσυχνοτήτων (ραδιοσυχνότητα), σας προβληματίζουν συχνά αυτά τα προβλήματα: σοβαρή εξασθένηση του σήματος μετά από μετάδοση μεγάλων αποστάσεων, παραμόρφωση σήματος που προκαλείται από ηλεκτρομαγνητικές παρεμβολές και ογκώδης και δαπανηρή καλωδίωση; Είτε πρόκειται για σταθμούς βάσης επικοινωνίας, εξοπλισμό ραδιοαστρονομίας, βιομηχανικό έλεγχο ή συστήματα ραδιοφώνου και τηλεόρασης, η σταθερή μετάδοση σημάτων ραδιοσυχνοτήτων είναι βασική απαίτηση-και η τεχνολογία μετάδοσης σήματος ραδιοσυχνοτήτων σε οπτικές ίνες είναι το κλειδί για την επίλυση αυτών των σημείων πόνου. Σήμερα, θα αναλύσουμε ευρέως τη βασική λογική: πώς τα αναλογικά σήματα ραδιοσυχνοτήτων μετατρέπονται σε σήματα οπτικών ινών για την επίτευξη μετάδοσης-ελεύθερων-μεγάλων-απόστασης και υψηλής{5}}πιστότητας παρεμβολών.
Πρώτον, είναι απαραίτητο να διευκρινιστεί μια βασική προϋπόθεση: η μετάδοση οπτικών ινών μεταφέρει οπτικά σήματα, ενώ τα σήματα ραδιοσυχνοτήτων μας είναι αναλογικά ηλεκτρικά σήματα και τα δύο δεν είναι άμεσα συμβατά. Επομένως, η ουσία της μετατροπής αναλογικού σήματος σε ίνα είναι να ολοκληρωθούν δύο μετατροπές: "αναλογικό ηλεκτρικό σήμα → οπτικό σήμα → αναλογικό ηλεκτρικό σήμα", και στη συνέχεια να πραγματοποιηθεί αποτελεσματική μετάδοση σήματος μέσω των χαμηλών-απωλειών και αντι{2}}χαρακτηριστικών της οπτικής ίνας-που είναι επίσης το σήμα λειτουργίας RF στα προϊόντα μας. Η όλη διαδικασία χωρίζεται κυρίως σε 5 βασικά βήματα, καθένα από τα οποία καθορίζει την ποιότητα της μετάδοσης του σήματος. Θα τα εξηγήσουμε λεπτομερώς σε συνδυασμό με τον πραγματικό σχεδιασμό του προϊόντος.
Βήμα 1: Προεπεξεργασία αναλογικού σήματος RF - Εξάλειψη παρεμβολών και βελτιστοποίηση ποιότητας σήματος
Τα πρωτότυπα αναλογικά σήματα ραδιοσυχνοτήτων (όπως σήματα ραδιοσυχνοτήτων από σταθμούς βάσης και σήματα ανίχνευσης από ραντάρ) συχνά αναμιγνύονται με θόρυβο και παρεμβολές. Η άμεση μετατροπή θα οδηγήσει σε παραμόρφωση των οπτικών σημάτων και θα επηρεάσει τα αποτελέσματα μετάδοσης. Επομένως, πριν εισέλθετε στη σύνδεση μετατροπής, τα προϊόντα μας θα προεπεξεργάζονται πρώτα τα αναλογικά σήματα ραδιοσυχνοτήτων, κάτι που αποτελεί επίσης τη βάση για τη διασφάλιση της πιστότητας μετάδοσης.
Η προεπεξεργασία περιλαμβάνει κυρίως δύο βασικές λειτουργίες: πρώτον, ενίσχυση σήματος, η οποία ενισχύει τα ασθενή σήματα ραδιοσυχνοτήτων σε ισχύ κατάλληλη για μετατροπή μέσω ενός ενισχυτή υψηλής ακρίβειας{{0} για την αποφυγή αποτυχίας μετατροπής λόγω αδύναμων σημάτων. δεύτερον, το φιλτράρισμα και ο καθαρισμός, το οποίο χρησιμοποιεί μια επαγγελματική μονάδα φιλτραρίσματος για να φιλτράρει άσχετα σήματα θορύβου και παρεμβολών και να διατηρεί καθαρά αποτελεσματικά σήματα ραδιοσυχνοτήτων. Τα προϊόντα μας υιοθετούν προσαρμοσμένη τεχνολογία φιλτραρίσματος, η οποία μπορεί να προσαρμοστεί με ακρίβεια στη ζώνη συχνοτήτων σήματος RF από 5 MHz έως 6 GHz, διασφαλίζοντας την καθαρότητα των προεπεξεργασμένων σημάτων και προετοιμάζοντας την επακόλουθη μετατροπή.
Βήμα 2: Ηλεκτρο-Οπτική μετατροπή (E/O) - "Μετάφραση" αναλογικών ηλεκτρικών σημάτων σε οπτικά σήματα

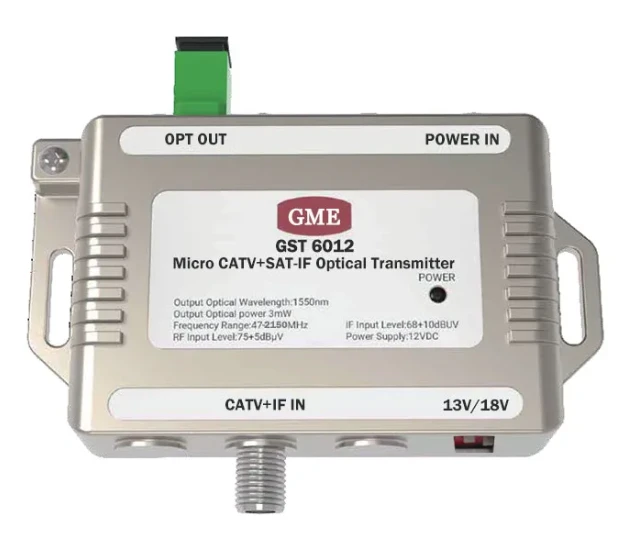

Αυτό είναι το βασικό βήμα ολόκληρης της διαδικασίας μετατροπής και ο τεχνικός πυρήνας των προϊόντων μας. Με απλά λόγια, πρόκειται για τη μετατροπή των προεπεξεργασμένων αναλογικών ηλεκτρικών σημάτων ραδιοσυχνοτήτων σε οπτικά σήματα που μπορούν να μεταδοθούν σε οπτικές ίνες μέσω ηλεκτρο-συσκευών οπτικής μετατροπής-που ισοδυναμεί με το να βάλεις ένα "στρώμα φωτός" στα ηλεκτρικά σήματα, επιτρέποντάς τους να επιτύχουν το πλεονέκτημα μεγάλης-απόστασης μετάδοσης.
Τα προϊόντα μας χρησιμοποιούν διόδους λέιζερ υψηλής-γραμμικότητας DFB ως βασικές συσκευές ηλεκτρο-οπτικής μετατροπής και η αρχή λειτουργίας τους βασίζεται στην τεχνολογία "Intensity Modulation (IM)": το ρεύμα οδήγησης του λέιζερ διαμορφώνεται άμεσα από το ηλεκτρικό σήμα, έτσι ώστε η ένταση της οπτικής ισχύος εξόδου να αλλάζει συγχρονικά με την ένταση της οπτικής ισχύος εξόδου. σήμα-ακριβώς όπως χρησιμοποιώντας την αλλαγή φωτεινότητας των φώτων για την προσομοίωση του ύψους του ήχου, η αλλαγή της έντασης του φωτός αντιστοιχεί πλήρως στον νόμο αλλαγής του αρχικού σήματος RF, πραγματοποιώντας ακριβή χαρτογράφηση του "ηλεκτρικού σήματος → οπτικού σήματος". Το πλεονέκτημα αυτής της μεθόδου διαμόρφωσης είναι η γρήγορη ταχύτητα απόκρισης και η μικρή παραμόρφωση σήματος, που μπορούν να μεγιστοποιήσουν τη διατήρηση των αρχικών χαρακτηριστικών των αναλογικών σημάτων RF, ιδιαίτερα κατάλληλα για σενάρια με υψηλές απαιτήσεις πιστότητας σήματος, όπως η ραδιοαστρονομία και η δορυφορική επικοινωνία.
Ταυτόχρονα, τα προϊόντα μας διαθέτουν ενσωματωμένη-λειτουργία αντιστάθμισης θερμοκρασίας, η οποία μπορεί να αντισταθμίσει αποτελεσματικά τον αντίκτυπο των αλλαγών θερμοκρασίας περιβάλλοντος στο λέιζερ, διασφαλίζοντας τη σταθερότητα των οπτικών σημάτων. Ακόμη και σε ακραία περιβάλλοντα από -40 μοίρες έως +70 μοίρες , μπορεί να ολοκληρώσει σταθερά την ηλεκτροοπτική μετατροπή.
Βήμα 3: Μετάδοση οπτικών ινών - Μια παρεμβολή-Δωρεάν, χαμηλή-Απώλεια "Κανάλι σήματος"
Μετά την ηλεκτρο-οπτική μετατροπή, το οπτικό σήμα συζεύγνυται στον πυρήνα της ίνας και ξεκινά τη μετάδοση- σε μεγάλες αποστάσεις. Το πλεονέκτημα αυτού του βήματος είναι ο πυρήνας της μετάδοσης οπτικών ινών διαφορετικός από την παραδοσιακή καλωδιακή μετάδοση: η οπτική ίνα χρησιμοποιεί την αρχή της συνολικής ανάκλασης του φωτός για να περιορίσει το οπτικό σήμα να διαδοθεί μέσα στον πυρήνα της ίνας. Ο δείκτης διάθλασης του πυρήνα της ίνας είναι ελαφρώς υψηλότερος από αυτόν της επένδυσης, διασφαλίζοντας ότι το οπτικό σήμα δεν θα διαρρεύσει και πραγματοποιεί αποτελεσματική μετάδοση.
Σε σύγκριση με τα παραδοσιακά ομοαξονικά καλώδια, η μετάδοση οπτικών ινών έχει τρία αναντικατάστατα πλεονεκτήματα, τα οποία είναι επίσης το κλειδί για τα προϊόντα μας για την επίλυση των προβλημάτων των πελατών: πρώτον, η χαμηλή απώλεια. Στη ζώνη των 1550 nm, η απώλεια μετάδοσης της οπτικής ίνας είναι μόνο περίπου 0,2 dB/km, η οποία είναι πολύ μικρότερη από την απώλεια ομοαξονικών καλωδίων που συχνά είναι αρκετά dB/m. Ακόμα κι αν μεταδοθεί για δεκάδες ή και εκατοντάδες χιλιόμετρα, το σήμα δεν θα εξασθενήσει σημαντικά. δεύτερον, ισχυρή αντι-παρεμβολή. Η οπτική ίνα είναι ένα διηλεκτρικό υλικό, το οποίο είναι πλήρως απρόσβλητο σε ηλεκτρομαγνητικές παρεμβολές (EMI) και παρεμβολές ραδιοσυχνοτήτων, ιδιαίτερα κατάλληλο για σκληρά περιβάλλοντα παρεμβολών όπως η βιομηχανία και ο στρατός. τρίτο, μικρό βάρος. Η διάμετρος μιας μεμονωμένης οπτικής ίνας είναι μόνο 125 μικρά, η οποία είναι πολύ ελαφρύτερη από τα ομοαξονικά καλώδια, μειώνοντας σημαντικά τη δυσκολία και το κόστος της καλωδίωσης.
Τα προϊόντα μας είναι συμβατά με SM28 μονής-οπτικής ίνας και υποστηρίζουν την τεχνολογία πολυπλεξίας διαίρεσης κύματος (WDM), η οποία μπορεί να πραγματοποιήσει μετάδοση σήματος ραδιοσυχνοτήτων πολλαπλών καναλιών μέσω μίας οπτικής ίνας, βελτιώνοντας περαιτέρω την απόδοση μετάδοσης, μειώνοντας το κόστος καλωδίωσης και προσαρμόζεται στις ανάγκες πολλαπλών{3} εφαρμογών.
Βήμα 4: Φωτοηλεκτρική μετατροπή (O/E) - "Επαναφορά" οπτικών σημάτων σε αναλογικά ηλεκτρικά σήματα

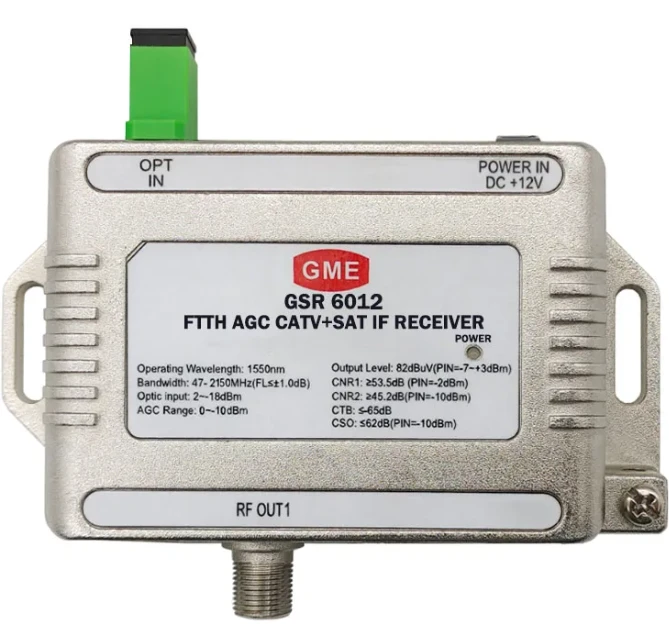

Όταν το οπτικό σήμα φτάσει στο άκρο λήψης, πρέπει να μετατραπεί ξανά στο αρχικό αναλογικό ηλεκτρικό σήμα RF μέσω φωτοηλεκτρικής μετατροπής, ώστε να μπορεί να αναγνωριστεί και να χρησιμοποιηθεί από τερματικό εξοπλισμό (όπως σταθμοί βάσης, ραντάρ και οθόνες). Αυτό το βήμα είναι η αντίστροφη διαδικασία της ηλεκτρο-οπτικής μετατροπής, η οποία απαιτεί επίσης συσκευές υψηλής-ακρίβειας για τη διασφάλιση της ποιότητας της αποκατάστασης.
Τα προϊόντα μας χρησιμοποιούν φωτοανιχνευτές υψηλής ευαισθησίας (φωτοδίοδοι PIN ή φωτοδίοδοι χιονοστιβάδας APD) ως βασικές συσκευές μετατροπής. Η λειτουργία τους είναι να μετατρέπουν την αλλαγή της έντασης των οπτικών σημάτων σε αντίστοιχα ηλεκτρικά σήματα (φωτοπαραγόμενο ρεύμα)-όσο ισχυρότερη είναι η οπτική ισχύς, τόσο μεγαλύτερο είναι το παραγόμενο ρεύμα, το οποίο αντιστοιχεί πλήρως στον νόμο αλλαγής σήματος του άκρου εκπομπής. Το μετατρεπόμενο ηλεκτρικό σήμα θα ενισχυθεί περαιτέρω από έναν ενισχυτή χαμηλού-θορύβου για να διασφαλιστεί ότι η ισχύς του σήματος πληροί τις απαιτήσεις του τερματικού εξοπλισμού και ταυτόχρονα να καταστείλει τις παρεμβολές θορύβου για να αποφευχθεί η παραμόρφωση του σήματος που έχει αποκατασταθεί.
Βήμα 5: Ανάρτηση σήματος-Επεξεργασία - Ακριβής επαναφοράς για προσαρμογή στις ανάγκες τερματικού
Μετά τη φωτοηλεκτρική μετατροπή, το αναλογικό ηλεκτρικό σήμα ραδιοσυχνοτήτων πρέπει να περάσει από το τελικό στάδιο επεξεργασίας{0}προτού μπορέσει να χρησιμοποιηθεί πραγματικά. Η μετα{2}}επεξεργασία περιλαμβάνει κυρίως τη διαμόρφωση σήματος και τη βαθμονόμηση απολαβής: η μονάδα διαμόρφωσης διορθώνει μικρές παραμορφώσεις που μπορεί να προκύψουν κατά τη μετάδοση του σήματος για να διασφαλίσει ότι η κυματομορφή του σήματος είναι απολύτως συνεπής με το αρχικό σήμα. η μονάδα βαθμονόμησης απολαβής προσαρμόζει το κέρδος σήματος στο εύρος που είναι προσαρμοσμένο στον τερματικό εξοπλισμό για να αποφευχθεί η δυσλειτουργία του εξοπλισμού που προκαλείται από υπερβολική ή ανεπαρκή ισχύ σήματος.
Τα προϊόντα μας υποστηρίζουν τον αυτόματο έλεγχο απολαβής (AGC), ο οποίος μπορεί να προσαρμόσει αυτόματα τις παραμέτρους απολαβής ανάλογα με την απόσταση μετάδοσης και την ισχύ του σήματος χωρίς χειροκίνητη παρέμβαση, βελτιώνοντας σημαντικά την ευκολία χρήσης και διασφαλίζοντας μακροπρόθεσμη σταθερότητα και συνέπεια των σημάτων.
Γιατί να επιλέξετε το σήμα RF για τα προϊόντα οπτικών ινών;
Κατανοώντας την αρχή της μετατροπής αναλογικού σήματος σε ίνα, δεν είναι δύσκολο να διαπιστώσουμε ότι κάθε βήμα της διαδικασίας μετατροπής βασίζεται σε συσκευές υψηλής-ακρίβειας και βελτιστοποιημένο σχεδιασμό-και αυτή είναι η βασική ανταγωνιστικότητα των προϊόντων μας. Συνοπτικά, τα πλεονεκτήματά μας αντικατοπτρίζονται σε τρεις πτυχές:
Υψηλή-Μετάδοση πιστότητας: Υιοθετώντας λέιζερ και φωτοανιχνευτές υψηλής-γραμμικότητας, σε συνδυασμό με ακριβές φιλτράρισμα και έλεγχο απολαβής, το πλαστό-ελεύθερο δυναμικό εύρος μπορεί να φτάσει τα 100dBm/H2/3, μεγιστοποιώντας τη διατήρηση των αρχικών χαρακτηριστικών των αναλογικών σημάτων RF και αποφεύγοντας την παραμόρφωση.
Σταθερότητα και αξιοπιστία: Ενσωματωμένη-αντιστάθμιση θερμοκρασίας και αυτόματες λειτουργίες ελέγχου απολαβής, προσαρμογή σε μεγάλο εύρος θερμοκρασιών και σύνθετα περιβάλλοντα, υποστήριξη μετάδοσης μεγάλων αποστάσεων έως και 20 km χωρίς επαναλήπτες, με απώλεια μικρότερη από 0,4 dB/km, ικανοποιώντας τις σκληρές απαιτήσεις διαφόρων σεναρίων όπως η βιομηχανία, η επικοινωνία, η
Ευέλικτη προσαρμοστικότητα: Κάλυψη εύρους συχνοτήτων από 5 MHz έως 6 GHz, υποστήριξη οπτικών ινών και τεχνολογίας WDM μονής-λειτουργίας και παροχή προσαρμοσμένων λύσεων σύμφωνα με τις ανάγκες των πελατών, προσαρμογή σε διάφορα σενάρια εφαρμογών όπως σταθμούς βάσης 5G, ραδιοτηλεσκόπια, ραδιόφωνο και τηλεόραση και ραντάρ.
Είτε θέλετε να λύσετε το πρόβλημα της εξασθένησης της μετάδοσης σήματος ραδιοσυχνοτήτων σε μεγάλες αποστάσεις είτε να απαλλαγείτε από το πρόβλημα των ηλεκτρομαγνητικών παρεμβολών, η τεχνολογία αναλογικού σήματος σε οπτικές ίνες είναι η βέλτιστη λύση-και το σήμα RF προς τα προϊόντα οπτικών ινών είναι ώριμες λύσεις που εφαρμόζουν αυτήν την αρχή, βοηθώντας σας να επιτύχετε αποτελεσματική, σταθερή και χαμηλότερη μετάδοση σήματος{1}.
Εάν το έργο σας αντιμετωπίζει προκλήσεις μετάδοσης σήματος ραδιοσυχνοτήτων και θέλετε να μάθετε πώς τα προϊόντα μας μπορούν να προσαρμοστούν στις συγκεκριμένες ανάγκες σας, επικοινωνήστε μαζί μας για να λάβετε λεπτομερείς τεχνικές λύσεις και παραμέτρους προϊόντος και αφήστε μας να χρησιμοποιήσουμε επαγγελματική τεχνολογία για να συνοδεύσουμε τη μετάδοση του σήματος σας.
