Περιγραφή

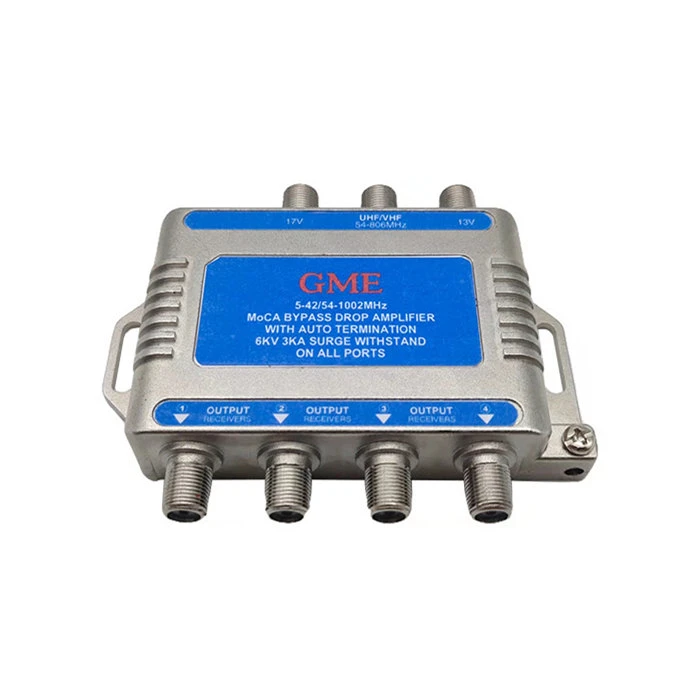

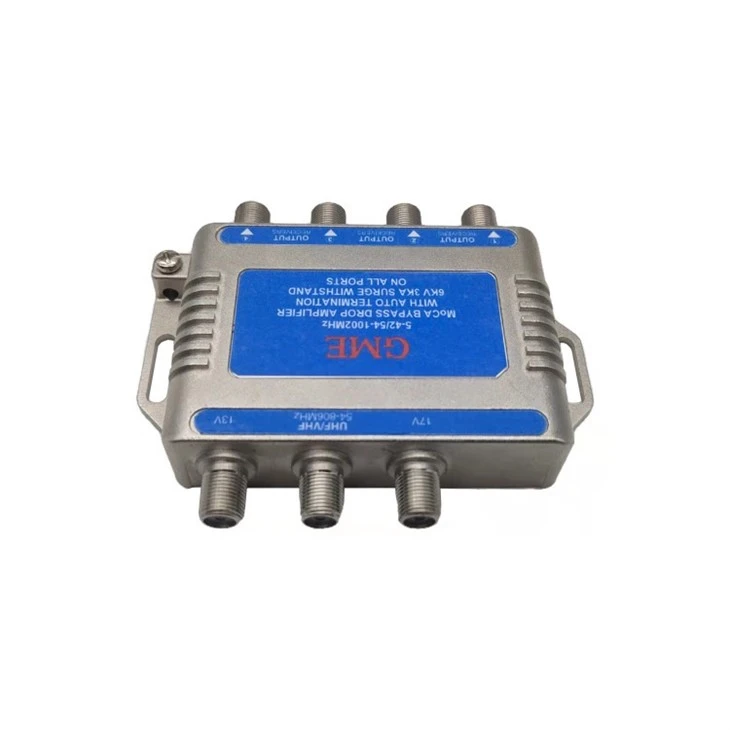

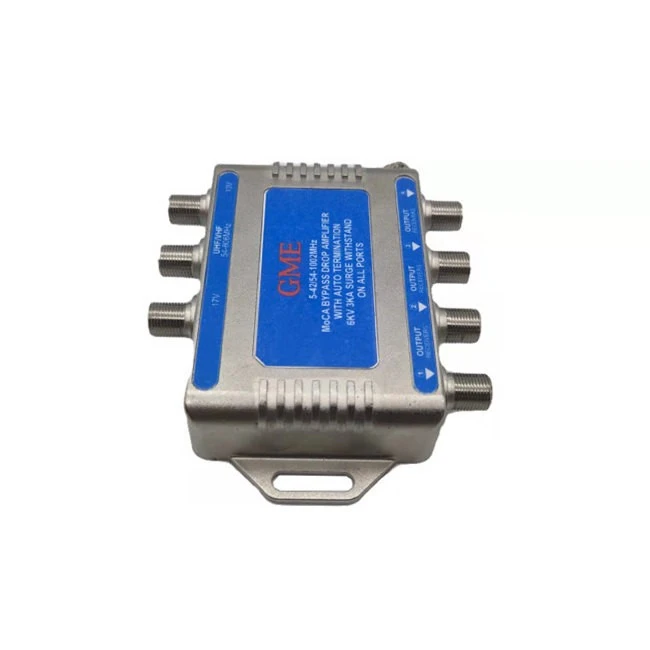

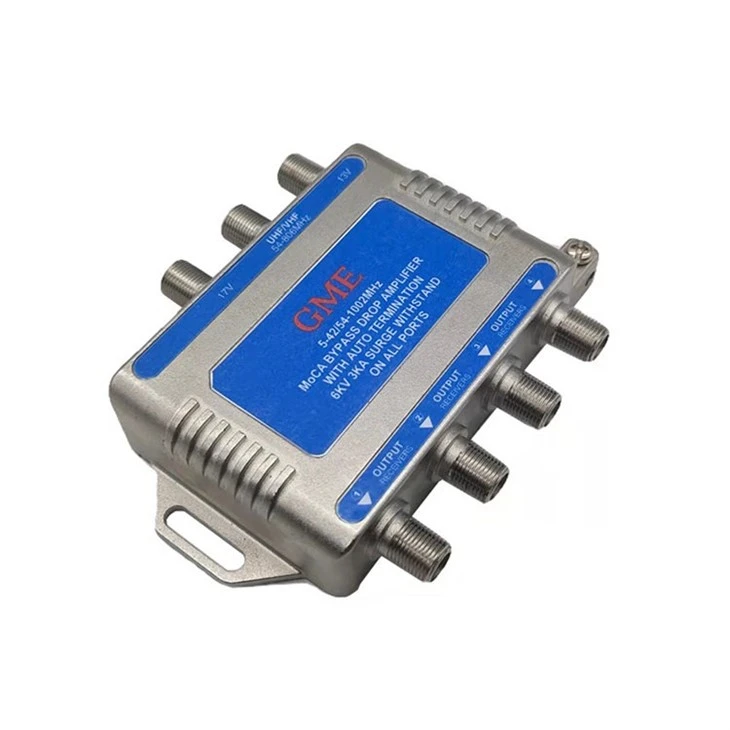

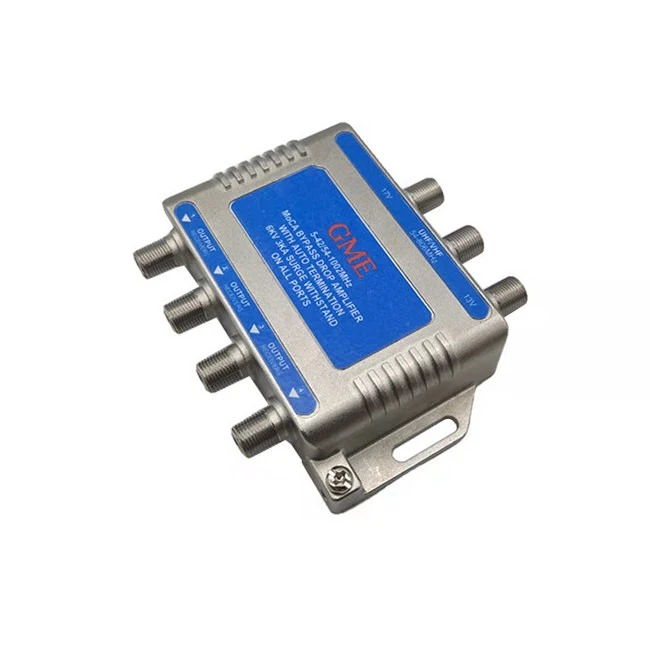

Αυτός ο ενισχυτής MOCA 3306-4P 4 Way έχει σχεδιαστεί για να παρέχει τη δυνατότητα χρήσης τεχνολογίας MoCA για επικοινωνία με όλες τις θύρες εξόδου του ενισχυτή από τη θύρα του μόντεμ, παρακάμπτοντας τον ίδιο τον ενισχυτή. Το ενσωματωμένο-φίλτρο triplex περιορίζει τα σήματα MoCA στο οικιακό δίκτυο, ενώ παρέχει την απαραίτητη σύνδεση παράκαμψης MoCA γύρω από τον ενισχυτή για να ενεργοποιηθεί η οικιακή δικτύωση μεταξύ eMTA, αποκωδικοποιητών και άλλων συσκευών (για παράδειγμα: κονσόλες παιχνιδιών, υπολογιστές, φορητοί υπολογιστές, tablet, κ.λπ.). Η θύρα παράκαμψης παθητικού μόντεμ υποστηρίζει κρίσιμες εφαρμογές, όπως η τηλεφωνία, που απαιτούν δίκτυα υψηλής αξιοπιστίας για την παροχή αδιάλειπτης εξυπηρέτησης ακόμη και σε περίπτωση διακοπής ρεύματος ή/και βλάβης του ενισχυτή.
Εφαρμογές
◆ Διανομή βίντεο στο σπίτι για εφαρμογές με DVR πολλαπλών-δωματίων.
◆ Οικιακή δικτύωση υψηλής ταχύτητας.
◆ Επιτρέπει στις υπηρεσίες Διαδικτύου, τα βίντεο και τα παιχνίδια να μοιράζονται εύρος ζώνης χωρίς απώλεια ταχύτητας και ποιότητας.
◆ Ροή βίντεο υψηλής ευκρίνειας από το διαδίκτυο.
Χαρακτηριστικά
◆ Ενισχυτής RF MoCA 4 εξόδων + 1 έξοδος μόντεμ ενεργή επιστροφή με κέρδος μονάδας
◆ Αυτόματος τερματισμός σε περίπτωση διακοπής ρεύματος
◆ Διαθέσιμη απόδοση χαμηλότερης παραμόρφωσης IEEE 6 kV, αντοχή σε υπερτάσεις B3 σε όλες τις θύρες RF
◆ Οι σφραγισμένες θύρες F συμμορφώνονται με τα πρότυπα SCTE
◆ Ενσωματωμένο τριπλό φίλτρο MoCA: Όλες οι θύρες «μιλούν» – Οι συσκευές MoCA στη θύρα παράκαμψης μπορούν να επικοινωνούν με όλες τις άλλες θύρες εξόδου.
◆ Κέρδος μονάδας – upstream και downstream: Αντισταθμίζει την απώλεια splitter.
◆ Κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία κατάσχεσης DSM: Παρέχει αυξημένη συγκράτηση ελατηρίου για καλύτερη επαφή με την επιφάνεια.
◆ Παθητική θύρα παράκαμψης: Εξαλείφει την απώλεια υπηρεσιών λόγω διακοπής ρεύματος ή βλάβης του ενισχυτή.
Προσδιορισμός
|
Τόπος πρωτοτύπου: Κίνα |
|||
|
ΑΡΙΘΜΟΣ ΜΟΝΤΕΛΟΥ: GDMOCA-009 (3306-4P) |
|||
|
ΠΕΡΙΓΡΑΦΗ: ΕΝΙΣΧΥΤΗΣ ΠΤΩΣΗΣ CATV 4 ΔΡΟΜΩΝ ΜΕ ΠΑΘΗΤΙΚΗ ΕΠΙΣΤΡΟΦΗ |
|||
|
ΕΙΔΟΣ |
ΤΥΠΙΚΟΣ |
QCLIMIT |
ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ |
|
Εμπρός Μονοπάτι |
|||
|
Συχν. Σειρά |
|
54 ~ 1218 MHz |
|
|
Κέρδος (RF in to out) |
0,5dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0dB |
-3,8dB min |
1003 ~ 1218 MHz |
|
Απώλεια εισαγωγής θύρας Voip |
-4,8dB |
-5,5dB μέγ |
54 ~ 1002 MHz |
|
|
-6,9dB |
-7,5dB μέγ |
1003 ~ 1218 MHz |
|
Απώλεια επιστροφής (μέσα/έξω) |
-16 dB |
-15dB Ελάχ. |
54 ~ 1218 MHz |
|
Σχήμα θορύβου (54 ~ 1002 MHz) |
Τυπική συσκευή NF 5 dB (χωρίς το κύκλωμα διαχωριστή) |
|
|
|
Καθυστέρηση ομάδας |
|
30 ns Μέγ. |
Για 102MHz (Εύρος 3,58MHz) |
|
|
|
15 ns Μέγ. |
Για 108 MHz (Εύρος 3,58 MHz) |
|
|
|
5 ns Μέγ. |
Για 112MHz&up (3,58MHz εύρος) |
|
Έξω μέχρι την απομόνωση |
-25dB |
-20dB min |
54 ~ 1218 MHz |
|
Αποτελεσματικότητα θωράκισης RF |
|
Μικρότερο ή ίσο με -110 dB |
|
|
Απομόνωση θύρας RF σε θύρα ισχύος |
|
100dBc |
54 ~ 1218 MHz |
|
Διαδρομή MOCA: |
|||
|
Συχν. Σειρά |
|
|
1275-1675 MHz |
|
Απώλεια εισαγωγής (voip σε οποιαδήποτε έξοδο) |
-18 dB |
-19dBmax |
1275-1300MHz |
|
|
-15 dB |
-17dBmax |
1301-1675 MHz |
|
Απομόνωση (οποιαδήποτε έξοδος σε έξοδο) |
-17dB |
-20dBmax |
1275-1675 MHz |
|
Απώλεια επιστροφής (voip/οποιαδήποτε θύρα εξόδου) |
-10 dB |
-5dB Ελάχ. |
1275-1675 MHz |
|
Διαδρομή Επιστροφής: |
|||
|
Συχν. Σειρά |
|
5 ~ 85 MHz |
|
|
Κέρδος |
-12dB |
-13dB min |
5 ~ 85 MHz |
|
Απώλεια επιστροφής (IN/OUT) |
-20 dB |
-18 dB Ελάχ. |
5 ~ 85 MHz |
|
Απώλεια εισαγωγής Voip |
-3,5 dB |
-3,8 dB Μέγ. |
5 ~ 85 MHz |
|
Ομαλότητα |
±0,5 dB |
Μέγιστο 1,5dB |
5 ~ 85 MHz |
|
Έξω μέχρι την απομόνωση |
-25dB |
-20dB Ελάχ |
5 ~ 85 MHz |
|
Καθυστέρηση ομάδας |
|
20 ns Μέγ. |
5 ~ 85 MHz σε διάστημα 1 MHz |
|
|
|
5 ns Μέγ. |
10 ~ 80 MHz σε διάστημα 1 MHz |
|
Παραμόρφωση: |
|||
|
Σύνθετη Δεύτερη Παραγγελία* |
|
-62 dBc Μέγ. |
|
|
Composite Triple Beat* |
|
-75 dBc Μέγ. |
|
|
Cross Modulation* |
|
-75 dBc Μέγ. |
|
|
Διαμόρφωση βουητού |
|
-90dBc Μέγ. |
|
|
REV: *79 NTSC αναλογικό+33 256/QAM digital @4dBmv/ch όλα/κανάλια επίπεδη |
|||
|
Δυνατότητα αντοχής σε υπερτάσεις: |
|
CAT B3, 6KV, 3KA |
Θύρα εισόδου-IEEE C62.41-1991 |
|
|
Κατηγορία Β-3 Combo wave, 6kV, 3kA |
||
|
|
Θύρα εξόδου-IEEE C62.41-1991 |
||
|
|
Κατηγορία Β-3 Combo wave, 6kV, 3kA |
||
|
Απαιτήσεις ισχύος: |
|||
|
Εισαγωγή |
|
120 VAC |
|
|
Συχνότητα |
|
60 Hz |
|
|
Παραγωγή |
|
12V DC, 400mA |
|
|
Θερμοκρασία λειτουργίας: |
|
-40 μοίρες έως + 60 μοίρες |
|
|
ΜΗΧΑΝΙΚΟΣ |
|||
|
Βάση |
|
Οριζόντια/Κάθετη |
|
|
Διαστάσεις |
|
Π:179mm x Β:71mm x Υ:43mm |
|
|
Καταμέτρηση ισογείου |
|
1 - Δι-Δικατευθυντικά |
|
|
Υλικό στέγασης & κάλυψης |
|
Κράμα αλουμινίου A360 |
|
|
Τύπος φινιρίσματος / επιμετάλλωσης |
|
Επικάλυψη σε σκόνη |
|
|
Σφράγιση |
|
Φλάντζα 1-υγρασία 1 EMI/RFI |
|
|
Υλικό θύρας F |
|
C360 Ορείχαλκος |
|
|
Επιμετάλλωση θυρών F |
|
Νικέλιο |
|
|
Διάσταση θύρας F |
|
1,0" min. |
|
|
Ροπή θύρας F |
|
60 ίντσες λίβρες. ελάχ |
|
|
Διατήρηση ακίδων θύρας F (Κεντρική καρφίτσα RG-6) |
|
200 γραμμάρια min. |
|
