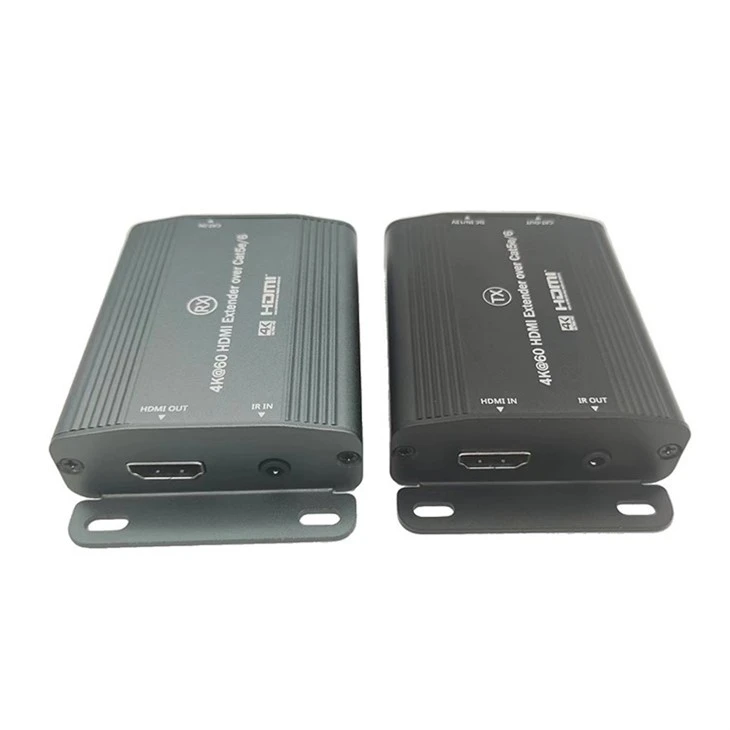

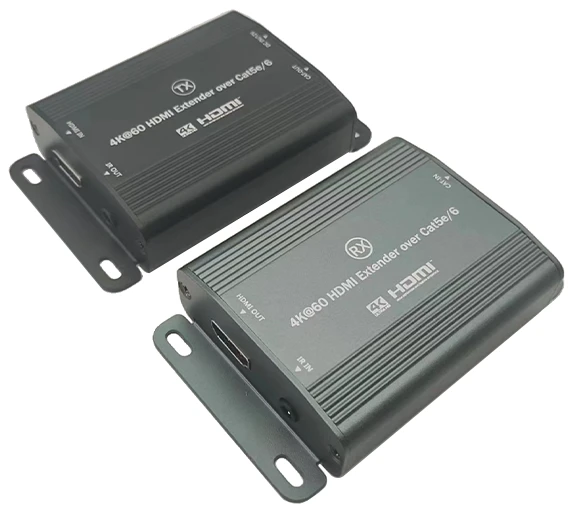

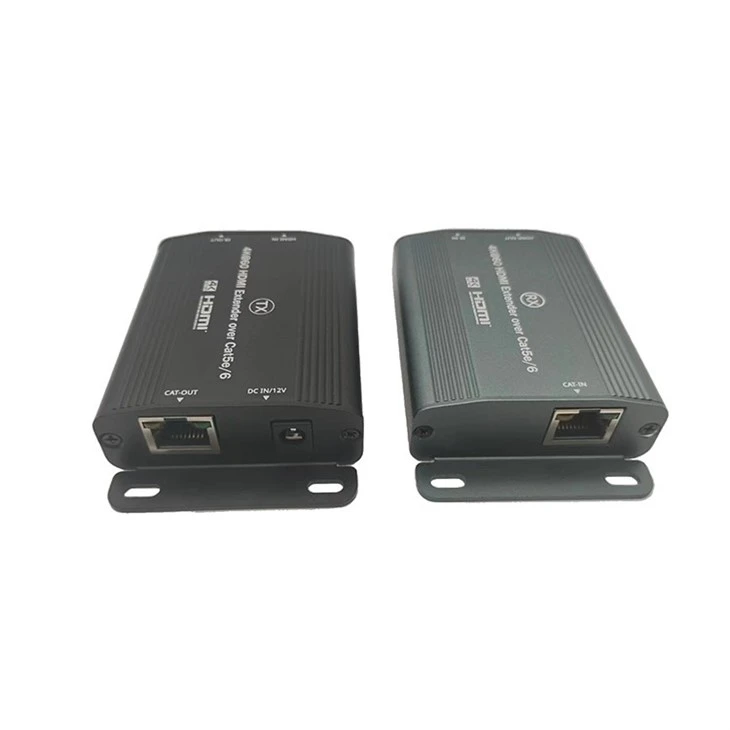

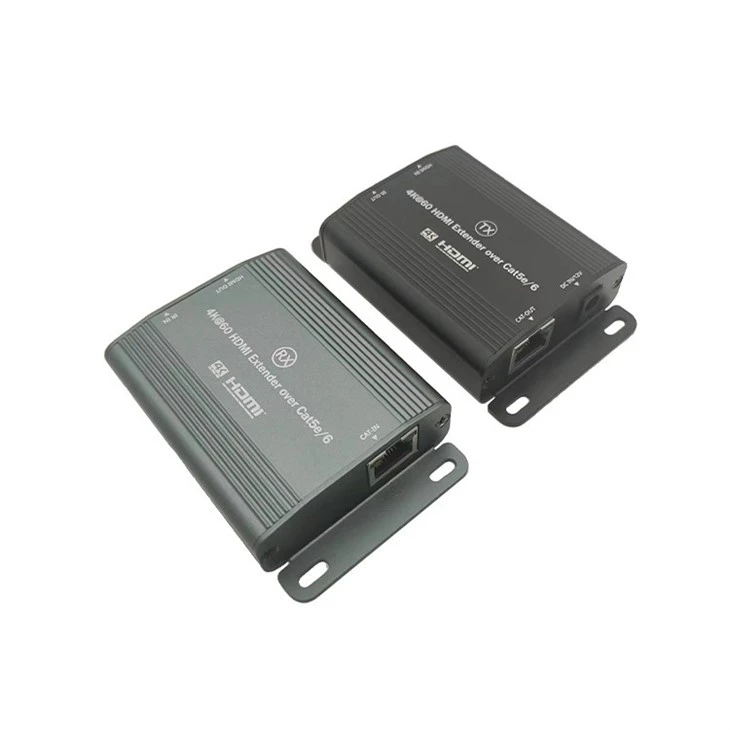

Επέκταση HDMI 4k 60hz

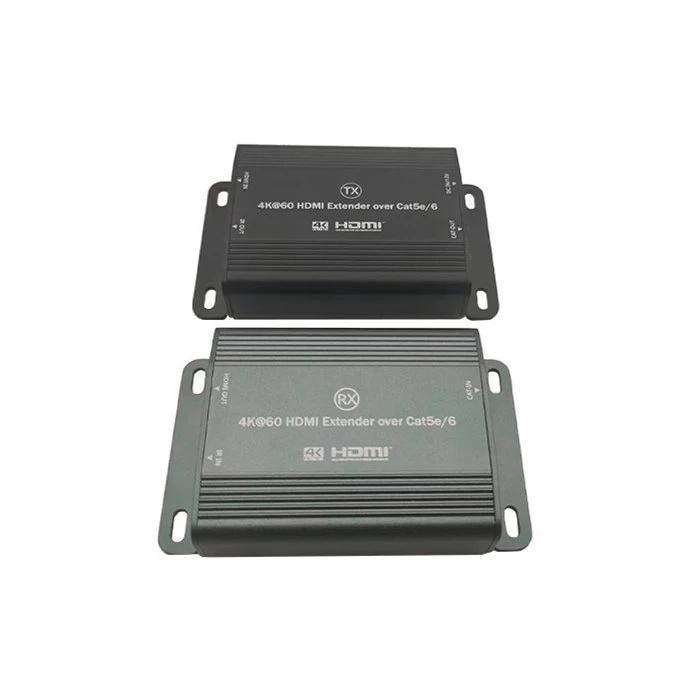

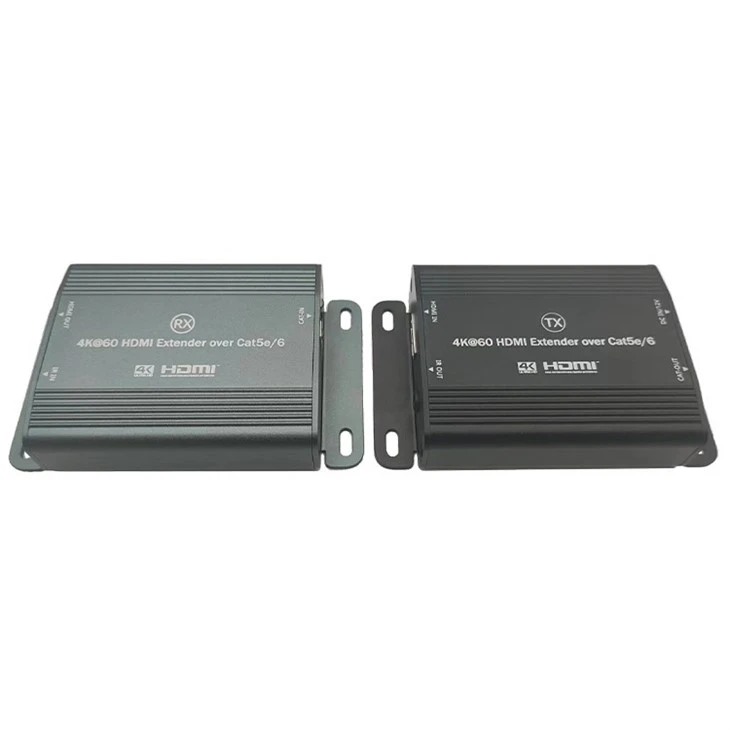

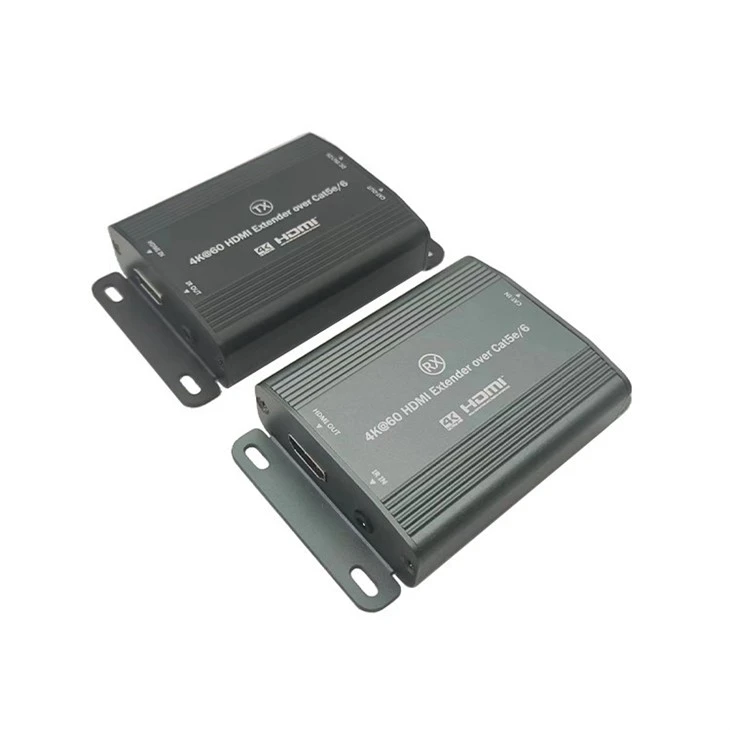

Αυτό το προϊόν αποτελείται από έναν πομπό (TX) και έναν κεντρικό υπολογιστή δέκτη (RX), που χρησιμοποιεί ένα καλώδιο δικτύου ως μέσο μετάδοσης και ενσωματώνει την τελευταία τεχνολογία επέκτασης ενίσχυσης. Ο πομπός και ο δέκτης μπορούν να επεκτείνουν τη μετάδοση μέσω ενός μόνο καλωδίου δικτύου και είναι συμβατοί με καλώδια δικτύου CAT5e/6. Τα σήματα υψηλής-ευκρίνειας μπορούν να επεκταθούν έως και 100 μέτρα μέσω του CAT5e και τα σήματα υπερ-υψηλής-ευκρίνειας μπορούν να επεκταθούν έως και 70 μέτρα μέσω του CAT6, με μηδενική καθυστέρηση. Το προϊόν υποστηρίζει τη λειτουργία υπέρυθρης επιστροφής, κάνοντας το τηλεχειριστήριο βολικό. Διαθέτει επίσης δυνατότητα αυτοπροσαρμογής για καλώδια δικτύου, αυτόματη προσαρμογή της ανάλυσης στα βέλτιστα αποτελέσματα εξόδου, καθιστώντας την εύκολη και βολική στη χρήση. Αυτή η επέκταση HDMI 4k 60Hz είναι κατάλληλη για τηλεδιάσκεψη, αθλητικές μπάρες πολυμέσων, εκπαίδευση πολυμέσων, ψηφιακή διαφήμιση, δημόσιους πίνακες ανακοινώσεων και πολλά άλλα.

1. Χρησιμοποιώντας το καλώδιο δικτύου Cat6, η απόσταση μετάδοσης του εξαιρετικά{2}}υψηλής-ευρείας ευκρίνειας μπορεί να επεκταθεί έως και 100 μέτρα.

2. Το τσιπ υψηλής-απόδοσης υποστηρίζει τέλεια χαμηλή καθυστέρηση και εξάγει 4K60Hz εξαιρετικά-υψηλής-ευκρίνειας ήχου και βίντεο ταυτόχρονα, με ομαλές και καθαρές εικόνες και σταθερά σήματα.

3. Το όμορφο περίβλημα από κράμα αλουμινίου έχει εξαιρετικά-υψηλή απόδοση απαγωγής θερμότητας, μηδενικό θόρυβο, μικρό βάρος και μπορεί να-τοποθετηθεί στον τοίχο, καθιστώντας το συμπαγές και στιβαρό.

4. Αυτή η επέκταση HDMI 4k 60Hz Συνδέει και παίζει χωρίς εγκατάσταση προγραμμάτων οδήγησης, καθιστώντας εύκολη την αντιστοίχιση της εσωτερικής διακόσμησης, με υψηλή απόκρυψη και εύκολη εγκατάσταση.

◆ Επεκτείνετε τη μετάδοση HDMI έως και 70 μέτρα μέσω Cat6.

◆ Ultra HD: Υποστήριξη αναλύσεων βίντεο έως 4K@60Hz.

◆ Το κράμα αλουμινίου Unibody παρέχει αποτελεσματική απελευθέρωση θερμότητας στη διάρκεια ζωής.

◆ Plug & Play: Δεν υπάρχει εγκατάσταση προγράμματος οδήγησης.

◆ Ενσωματωμένη λειτουργία IR Passback για έλεγχο της πηγής από οπουδήποτε στο σπίτι σας.

◆ Εφαρμόστε τη λειτουργία POC στη συσκευή τροφοδοσίας στη μονάδα.

Περιεχόμενα



Πομπός(TX)x1

Δέκτης(RX)x1

Χρησιμοποιήστε το Guidex1

Καλώδιο επέκτασης πομπού υπέρυθρων x1 (Προαιρετικό)

Καλώδιο επέκτασης δέκτη υπερύθρωνx1 (Προαιρετικό)

Μετασχηματιστής ρεύματοςx1



Απαιτήσεις

1.Πηγή σήματος:
Μια συσκευή σήματος με θύρα εξόδου HDMI, όπως συσκευή αναπαραγωγής DVD, Play station, set{0}}top box, προσωπικός υπολογιστής ή υπολογιστής κ.λπ.

2. Εμφάνιση:
Μια συσκευή οθόνης με θύρα εισόδου HDMI, όπως SDTV, HDTV, προβολέας κ.λπ.

3. Καλώδιο δικτύου:
Μη θωρακισμένο ή θωρακισμένο καλώδιο δικτύου κατηγορίας 5/6 (UTP/STP CAT5e/6) με τυπικές υποδοχές καλωδίων δικτύου συνδεδεμένες παράλληλα και στα δύο άκρα.

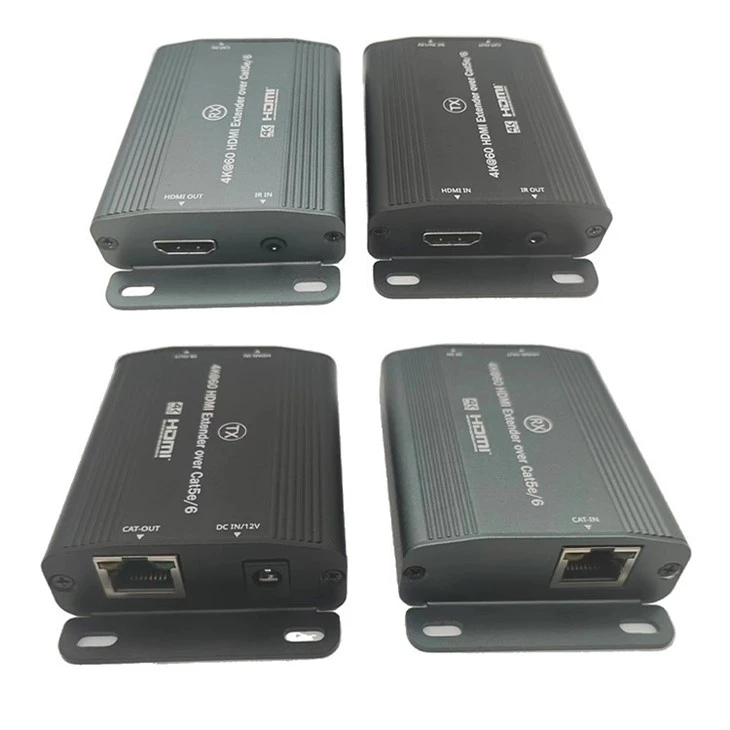

Παρουσιάζω

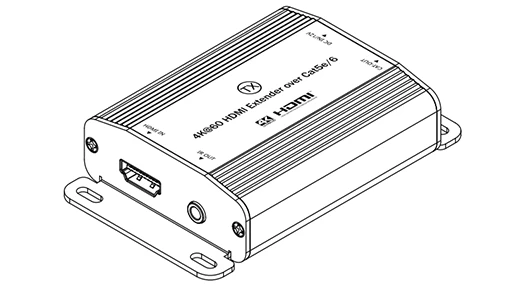

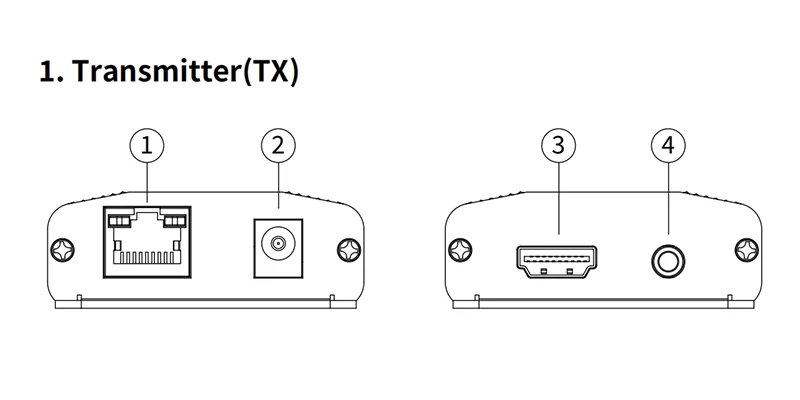

Πομπός (TX)

①Θύρα εξόδου RJ45: Συνδέει τις κύριες μονάδες πομπού (TX) και δέκτη (RX) με καλώδιο δικτύου.

②Θύρα εισόδου ισχύος: Εισαγάγετε τον τυπικό προσαρμογέα ρεύματος DC12V/lA που περιλαμβάνεται σε αυτό το προϊόν ή άλλους τυπικούς μετασχηματιστές ρεύματος που πληρούν τις απαιτήσεις ονομαστικής τάσης.

③Θύρα εισόδου HDMl: Συνδέει την κύρια μονάδα της πηγής σήματος με το
κύρια μονάδα πομπού (TX) χρησιμοποιώντας καλώδιο HDMl.

④Υποδοχή καλωδίου επέκτασης πομπού υπέρυθρων: Εισαγάγετε το καλώδιο επέκτασης πομπού υπέρυθρων που παρέχεται με αυτό το προϊόν και τοποθετήστε τον πομπό υπέρυθρων όσο το δυνατόν πιο κοντά στη συσκευή λήψης για να αναμεταδώσει το υπέρυθρο σήμα από τον δέκτη.

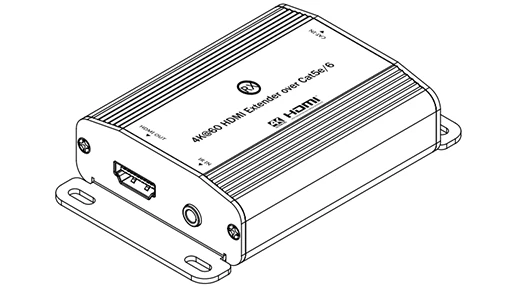

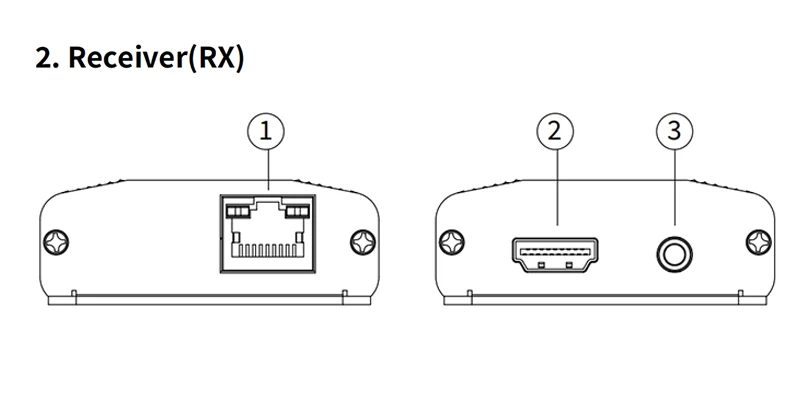

Δέκτης (RX)

①Θύρα εισόδου RJ45: Συνδέει τις κύριες μονάδες πομπού (TX) και δέκτη (RX) με καλώδιο δικτύου.

②Θύρα HDMlinput: Χρησιμοποιεί ένα καλώδιο HDMl για τη σύνδεση της συσκευής οθόνης με την κύρια μονάδα του δέκτη (RX).

③Υποδοχή καλωδίου επέκτασης δέκτη υπέρυθρων: Συνδέει το καλώδιο επέκτασης δέκτη υπέρυθρων που περιλαμβάνεται και χρησιμοποιεί το τηλεχειριστήριο εντός της εμβέλειας του δέκτη υπερύθρων.

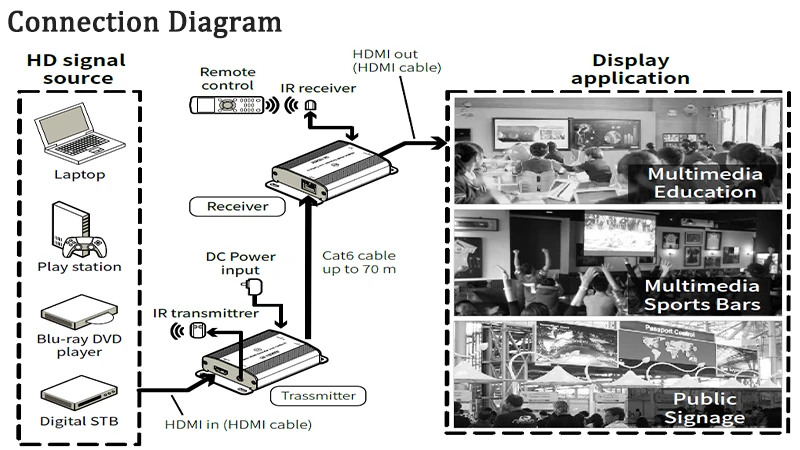

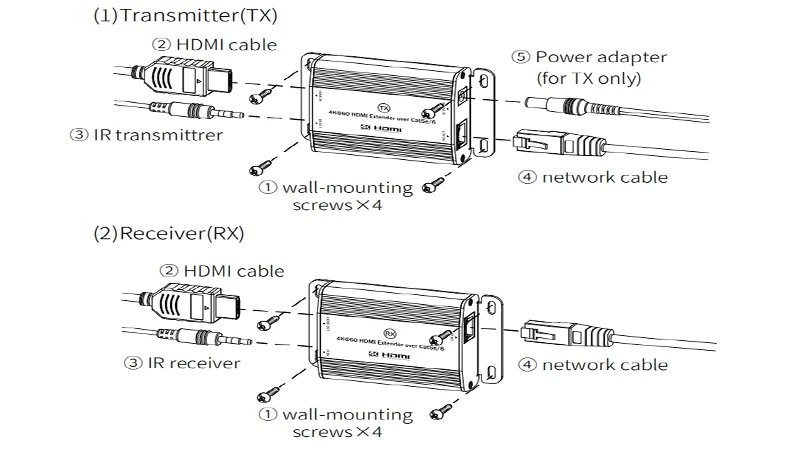

Εγκατάσταση και Σύνδεση

Οδηγίες σύνδεσης:

①Χρησιμοποιήστε καλώδια HDMl για να συνδέσετε τη συσκευή πηγής σήματος στη μετάδοση. ter (TX) και η συσκευή προβολής στην κύρια μονάδα του δέκτη (RX).

②Χρησιμοποιήστε ένα τυπικό καλώδιο δικτύου με μη θωρακισμένο ή θωρακισμένο CAT5e/6(UTP/STP) και παράλληλη καλωδίωση για να συνδέσετε την κύρια μονάδα του πομπού (TX) στην κύρια μονάδα του δέκτη (RX).

③Συνδέστε το καλώδιο ρεύματος για αυτόματη εκκίνηση και λειτουργία

Οδηγίες τηλεχειριστηρίου υπέρυθρων:

①Συνδέστε το καλώδιο επέκτασης του πομπού υπερύθρων στην υποδοχή lR OUT στον πομπό (TX) και το καλώδιο επέκτασης του δέκτη υπερύθρων στο lR INiack του δέκτη (RX).

②Η κεφαλή του εκπομπού υπερύθρων του καλωδίου επέκτασης πρέπει να τοποθετείται όσο το δυνατόν πιο κοντά στο παράθυρο λήψης υπερύθρων της συσκευής πηγής σήματος.

③Χρησιμοποιήστε το τηλεχειριστήριο υπερύθρων της συσκευής πηγής σήματος για να στοχεύσετε την κεφαλή του δέκτη υπέρυθρων που έχει συνδεθεί σωστά στον δέκτη (RX) για να επιλέξετε από απόσταση κανάλια και να ελέγξετε τα κομμάτια αναπαραγωγής

Ε: Η οθόνη της τηλεόρασης είναι ανώμαλη, τρεμοπαίζει και ο ήχος είναι
τραύλισμα.

A: (1) Ελέγξτε εάν το καλώδιο δικτύου είναι σωστά στερεωμένο και το μήκος είναι εντός του επιτρεπόμενου εύρους.

(2) Απενεργοποιήστε και ενεργοποιήστε το άκρο TX.

Ε: Η πορτοκαλί λυχνία στην υποδοχή RJ45 του άκρου RX του δέκτη δεν ανάβει.

Α: (1) Ελέγξτε εάν το καλώδιο δικτύου είναι τυπικό καλώδιο δικτύου με παράλληλες συνδέσεις και στα δύο άκρα.

(2) Ελέγξτε εάν η είσοδος σήματος HDMl στο άκρο TX είναι κανονική.

(3) Απενεργοποιήστε και ενεργοποιήστε το άκρο TX.

Ε: Η πορτοκαλί λυχνία στην υποδοχή RJ45 του άκρου RX του δέκτη αναβοσβήνει, αλλά δεν υπάρχει έξοδος εικόνας.

A: (1) Ελέγξτε εάν η οθόνη υποστηρίζει την τρέχουσα λειτουργία σήματος HDMl.

(2) Ελέγξτε εάν το καλώδιο HDMl και η οθόνη έχουν στερεωθεί σωστά.

(3) Προσπαθήστε να αποσυνδέσετε ξανά το καλώδιο δικτύου ή να απενεργοποιήσετε και να ενεργοποιήσετε το άκρο TX.
